Shrike-lite معرفی شد: برد FPGA چهار دلاری با Renesas ForgeFPGA (SLG47910V) و RP2040
9 بازدید
۱۴۰۴-۰۸-۰۳
3 دقیقه
به گفته cnx-software
Shrike-lite یک برد FPGA خیلی ارزان 4 دلاری است که Renesas ForgeFPGA (SLG47910V, 1120 LUT) را کنار Raspberry Pi RP2040 می‌آورد: USB‑C، هدرهای 18×2، هدر PMOD، دکمه‌های Boot/Reset و دو LED در ابعاد 60×25 میلی‌متر. برنامه‌نویسی MCU با Embedded C /MicroPython و FPGA با Verilog/VHDL انجام می‌شود. فروش از طریق Vicharack (4 دلار) با ارسال 28 دلاری؛ مدل Shrike با RP2350 به‌زودی در Crowd Supply.
Shrike-lite یک برد FPGA فوق‌اقتصادی بر پایهٔ تراشهٔ Renesas ForgeFPGA مدل SLG47910V با 1120 LUT است که در کنار آن یک میکروکنترلر Raspberry Pi RP2040 نیز قرار گرفته است.
این برد یک پورت USB-C برای تأمین توان و برنامه‌ریزی، دو هدر 18 پین و یک هدر 12 پین سازگار با PMOD برای I/O دارد و دکمه‌های Boot و Reset هم تعبیه شده‌اند. به‌جز این‌ها ویژگی اضافه‌ای ندارد، چون با هدف کمینه‌گرایی به‌عنوان یک برد توسعه طراحی شده است.
مشخصات Shrike-lite و Shrike
| جزئیات | |
|---|---|
| FPGA | Renesas ForgeFPGA (SLG47910V, 1120 LUTs) |
| LUT | 1120 عدد 5-bit LUT |
| DFF | 1120 DFF |
| حافظهٔ توزیع‌شده | 5 kb |
| BRAM | 32 kb |
| پیکره‌بندی | از طریق حافظهٔ NVM یا رابط SPI |
| پکیج | STQFN-24 |
| MCU | Raspberry Pi RP2040 دو‌هسته‌ای Cortex-M0+ @ 125 MHz با 264KB SRAM |
| رابط FPGA/MCU | پل 6-بیتی پرسرعت |
| ذخیره‌سازی | QSPI flash برای پیکره‌بندی و ذخیره‌سازی |
| USB | USB Type-C برای برنامه‌ریزی و توان |
| گسترش‌پذیری | 2× هدر 18 پین برای I/O های RP2040 و ForgeFPGA |
| گسترش‌پذیری | هدر 12 پین سازگار با PMOD |
| متفرقه | دکمه‌های Boot و Reset |
| متفرقه | 2× LED کاربری |
| ابعاد | 60 × 25 mm |
| وزن | 30 گرم |

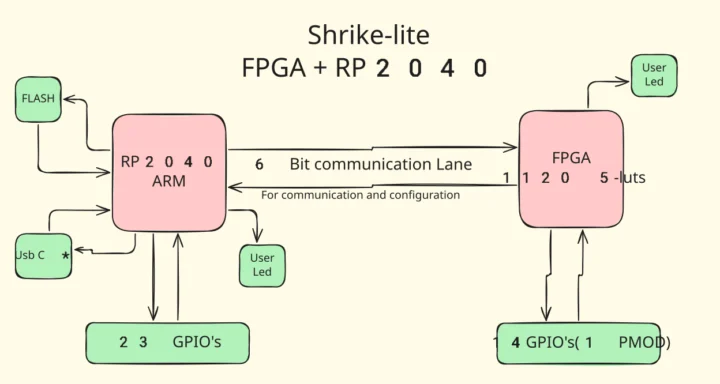

برد FPGA Shrike lite RP2040 Renesas ForgeFPGA

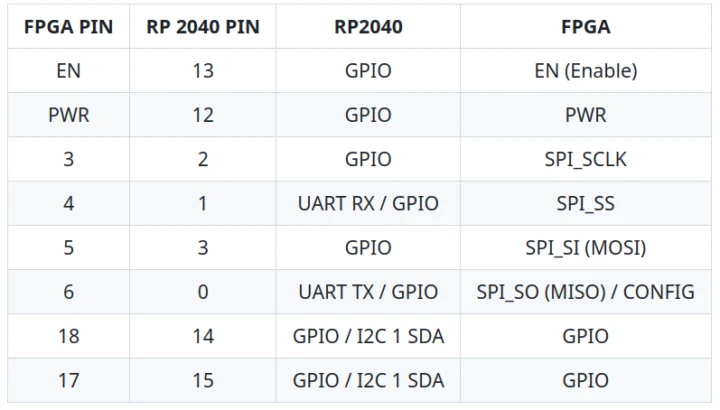

سیم‌کشی RP2040 FPGA
اتصال RP2040 ForgeFPGA
میکروکنترلر Raspberry Pi RP2040 را می‌توان با Embedded C یا MicroPython برنامه‌نویسی کرد. هم‌زمان، برای FPGA می‌توانید منطق دیجیتال را با Verilog یا VHDL یاد بگیرید. همچنین امکان ساخت پروژه‌های ترکیبی وجود دارد که فریمور و شتاب‌دهی سخت‌افزاری را کنار هم می‌گذارند. جزئیات و مثال‌ها در GitHub در دسترس‌اند.
Shrike-lite نسخهٔ ارزان تر برد Shrike است با طراحی بسیار مشابه، اما در مدل Shrike از Raspberry Pi RP2350 به‌جای RP2040 استفاده شده است. مدل Shrike در Crowd Supply راه‌اندازی خواهد شد (صفحه هنوز به RP2350 به‌روزرسانی نشده) و نسخهٔ lite به‌صورت جداگانه فروخته می‌شود. «تقسیم‌بندی بازار» جالبی است…

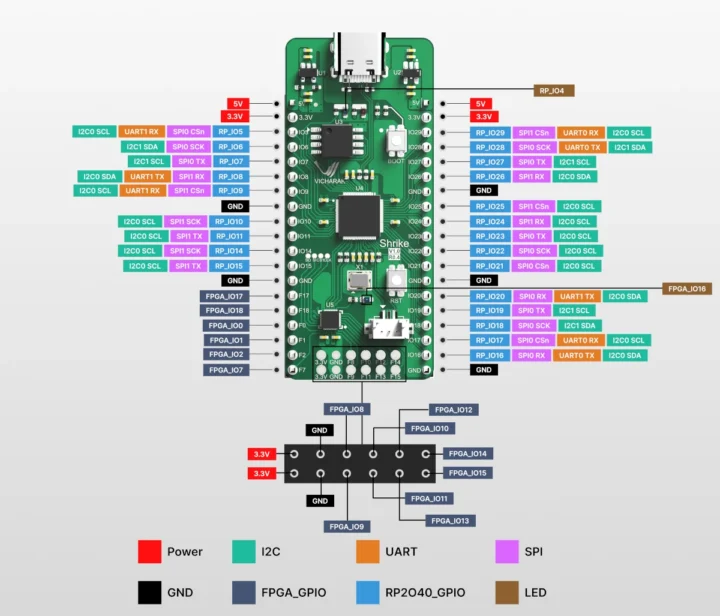

نمودار Shrike lite pinout
با این حال قدم مثبتی است؛ وقتی خانوادهٔ ForgeFPGA در 2021 معرفی شد وعدهٔ FPGA های زیر 50 سنت و پشتیبانی از زنجیره ابزار متن‌باز Yosys داده شد، اما تا امروز تنها بردی که با SLG47910 دیده بودیم حدود 180 دلار قیمت داشت.
Shrike-lite با قیمت 4 دلار در فروشگاه Vicharack عرضه شده است. قیمت ابتدا به روپیهٔ هند نمایش داده می‌شود، اما اگر آن را به سبد اضافه کنید و کشور را تغییر دهید (مثلاً United States)، وب‌سایت 4 دلار را همراه با 28 دلار هزینهٔ ارسال نشان می‌دهد. با این حال گفته شده است که برای خرید 10 برد هم همان 28 دلار هزینهٔ ارسال دریافت می‌شود. یا می‌توانید منتظر کمپین Crowd Supply برای مدل RP2350 بمانید که احتمالاً هزینهٔ ارسال پایین‌تری دارد، هرچند قیمت خود برد کمی بالاتر خواهد بود.
