معرفی سری EBYTE ECB32: تا 4GB LPDDR4، گیگابیت اترنت، Wi-Fi 4/BT 4.2 و هدر 40-پین
به گفته cnx-software
معرفی
EBYTE یک SBC صنعتی مبتنی بر Allwinner A527/T527 معرفی کرده که از نظر چیدمان و ظاهر بسیار به Walnut Pi 2B و تا حدی به Orange Pi 4A نزدیک است. این برد برای کاربردهای Embedded، IoT و سامانه‌های تجاری هوشمند طراحی شده و در ابعاد 85 × 56 mm (هم‌اندازه Raspberry Pi 5) عرضه می‌شود. پشتیبانی از دو دوربین همزمان، خروجی‌های نمایشی دوگانه و در برخی مدل‌ها NPU تا 2 TOPS برای Edge AI، آن را برای بینایی ماشین، کیوسک‌های هوشمند و پایانه‌های صنعتی مناسب می‌کند.
مشخصات سخت‌افزار
پردازنده، گرافیک، شتاب‌دهنده‌ها و پیکربندی‌های حافظه/ذخیره‌سازی در این خانواده متنوع است. جدول‌های زیر نمایی فشرده از مشخصات را نشان می‌دهند.
| مشخصات | یادداشت | |
|---|---|---|
| SoC | Allwinner T527 (صنعتی) / Allwinner A527 (تجاری) | سه رده: A527، T527M، T527MN |
| CPU | Octa‑core Arm Cortex‑A55: چهار هسته @ 1.80 GHz (T527) یا 2.0 GHz (A527) + چهار هسته @ 1.42 GHz | هسته‌ها با کلا‌ک‌های تفکیک‌شده برای توان/کارایی |
| کمک پردازنده | XuanTie E906 RISC‑V core تا 200 MHz | برای کارهای زمان‌واقعی/وظایف کم‌مصرف |
| GPU | Arm Mali‑G57 MC1 | OpenGL ES 3.2/2.0/1.1، Vulkan 1.1/1.2/1.3، OpenCL 2.2 |
| DSP صوت | HIFI4 @ 600 MHz | پردازش صوت/واژه‌خوانی کم‌تاخیری |
| شتاب‌دهنده AI | NPU اختیاری تا 2 TOPS (فقط در T527MN) | Edge AI روی برد، مناسب پردازش بینایی |
حافظه و ذخیره‌سازی بسته به مدل متفاوت است؛ نسخه دارای eMMC برای استقرار سیستم‌عامل بدون MicroSD مناسب‌تر است.
| مشخصات | یادداشت | |
|---|---|---|
| System Memory | 2GB یا 4GB LPDDR4 | بسته به مدل |
| Storage | شکاف MicroSD (همه مدل‌ها بجز ECB32‑PBTN4E32‑N) | Boot/سیستم‌عامل |
| Storage | eMMC 32GB روی برد (فقط ECB32‑PBTN4E32‑N) | کارخانه‌ای، مناسب تولید |
گزینه‌های نمایشگر دوگانه و ورودی تصویر همزمان مزیت اصلی این برد برای سناریوهای بینایی ماشین و کیوسک‌هاست.
| رابط | مشخصات | یادداشت |
|---|---|---|
| HDMI | Micro HDMI 2.0 (4K @ 60fps برای 2D، 4K @ 30fps برای 3D) | خروجی اصلی |
| MIPI DSI | 26‑pin، چهار لاین (1920×1200 @ 60fps) | پشتیبانی از نمایشگرهای DSI |
| خروجی دوگانه | HDMI + MIPI DSI | دو نمایشگر به‌صورت همزمان |
| MIPI CSI | 2× پورت 22‑pin چهار لاین (2.0 Gbit/s در هر پورت) | ورودی دوربین همزمان؛ سازگار با دوربین‌های Raspberry Pi |
گزینه‌های ارتباطی سیمی و بی‌سیم به‌صورت کامل در دسترس‌اند و مسیرهایی نیز برای توسعه‌های پرسرعت مبتنی بر PCIe پیش‌بینی شده است.
| مشخصات | یادداشت | |
|---|---|---|
| Ethernet | Gigabit Ethernet با سوکت HanRun HY911130A (ترنسفورمر داخلی) | پایداری الکتریکی بهتر |
| Wi‑Fi / Bluetooth | IEEE 802.11b/g/n، BLE 4.2 (ماژول EBYTE) | Wi‑Fi 4 + Bluetooth 4.2 |
| USB Host | 4× USB 2.0 | تجهیزات جانبی عمومی |
| USB Device / Power | USB Type‑C (ورودی 5V و پشتیبانی USB device) | تغذیه + دیباگ/دیتا |
| PCIe | PCIe 2.1 x1 روی FPC (5 Gbps/لاین) | سازگار با لوازم PCIe برای Raspberry Pi |
هدر 40‑پین با سازگاری Raspberry Pi مسیرهای استاندارد توسعه را پوشش می‌دهد؛ حفاظت ESD/TVS روی همه اینترفیس‌ها در محیط‌های صنعتی مفید است.
| مولفه | مشخصات | یادداشت |
|---|---|---|
| GPIO Header | 40‑pin سازگار با Raspberry Pi | 1× SPI، 1× I2S، 2× I2C، 2× CAN (TTL)، 5× UART، PWM، GPIO، VIN، GPADC |
| Audio | رابط صوتی داخلی + I2S2 برای codec | اتصال خارجی |
| سایر | Watchdog، LED دو‌رنگ وضعیت، دکمه Power/Reset/Download، پورت سریال دیباگ | پایداری و سرویس‌پذیری |
| RTC | ساکت باتری 2‑pin، گام 1.25 mm | پشتیبانی RTC |
| ابعاد | 85 × 56 mm | هم‌اندازه Raspberry Pi 5 |
| توان | ورودی 5V DC از Type‑C | اشتراک با USB device |
| دما | −25°C تا +85°C | کلاس صنعتی |
جمع‌بندی سخت‌افزار: این برد ترکیب مناسبی از کارایی CPU/GPU، ورودی تصویر دوگانه، خروجی‌های نمایشگر و توسعه‌پذیری PCIe/40‑پین ارائه می‌دهد. نسخه دارای NPU نیز اجرای مدل‌های Edge AI را روی خود برد ممکن می‌کند.
نسخه‌ها و مدل‌ها
EBYTE این پلتفرم را در چند مدل با SoC و پیکربندی حافظه/ذخیره‌سازی متفاوت عرضه می‌کند. جدول زیر تفاوت‌ها را روشن می‌کند:
| مدل برد | SoC | RAM | Storage | NPU | یادداشت |
|---|---|---|---|---|---|
| ECB32‑PBA2‑N | Allwinner A527 | 2GB LPDDR4 | MicroSD | — | نیاز به کارت برای OS؛ بدون NPU |
| ECB32‑PBA4‑N | Allwinner A527 | 4GB LPDDR4 | MicroSD | — | بدون NPU |
| ECB32‑PBT2‑N | Allwinner T527M | 2GB LPDDR4 | MicroSD | — | گرید صنعتی؛ پیکربندی مشابه A527 |
| ECB32‑PBT4‑N | Allwinner T527M | 4GB LPDDR4 | MicroSD | — | گرید صنعتی |
| ECB32‑PBTN4E32‑N | Allwinner T527MN | 4GB LPDDR4 | eMMC 32GB | 2 TOPS | مدل با NPU و ذخیره‌سازی روی برد |
اگر به استقرار آسان، Boot مطمئن و پردازش Edge AI نیاز دارید، مدل ECB32‑PBTN4E32‑N (T527MN) انتخاب منطقی‌تری است. برای کاربردهای عمومی و هزینه کمتر، نسخه‌های A527/T527M با MicroSD کفایت می‌کنند.

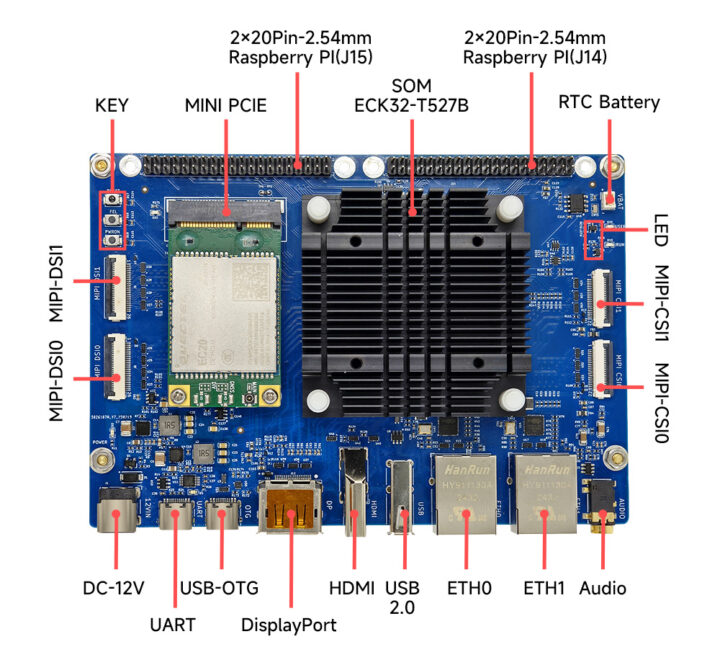

بررسی اجمالی سخت‌افزار سری ECB32

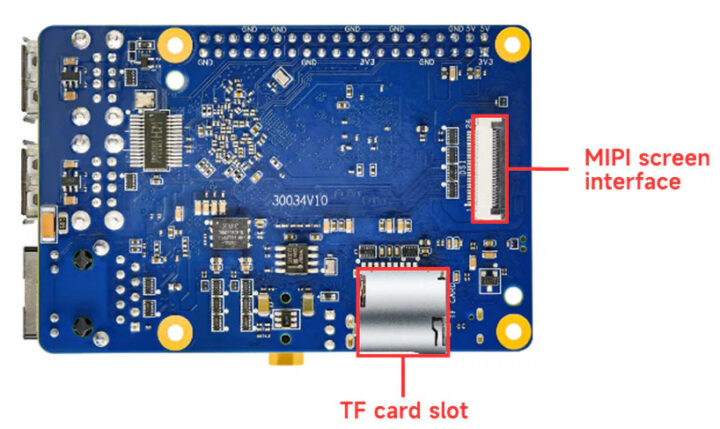

بررسی اجمالی سخت‌افزار سری ECB32 پایین
نرم‌افزار، SDK و ابزارها
پشتیبانی نرم‌افزاری این پلتفرم شامل Linux، Debian و Buildroot با محیط‌های Wayland، Qt و Python است. بسته‌های کلیدی به‌این شرح‌اند:
- Kernel: Linux 5.15.147
- Bootloader: U‑Boot 2018.07 + SPL
- SDK: Buildroot SDK 202205 به‌همراه سورس‌کد، BSP و درایورهای Audio، CAN، GPIO، Display، PCIe و سایر اینترفیس‌ها
- AI (فقط T527MN): پشتیبانی فریم‌ورک‌های TensorFlow، Keras، ONNX، Caffe
- ابزارهای فلش فریمور: PhoenixSuit و PhoenixCard
- سایر ابزارها: YUV Player و درایور CH341SER
اعتبارسنجی کیفی شامل burn‑in به‌مدت 72 ساعت، 3000 بار power cycle و تست‌های پایداری کامل I/O گزارش شده است. همه راهنماها، فایل‌های سخت‌افزار و بسته‌های نرم‌افزاری از بخش دانلود محصول قابل دسترسی اعلام شده‌اند.
گزینه‌های مشابه
بردهای دیگری نیز با Allwinner A527/T527 عرضه شده‌اند؛ علاوه بر Walnut Pi 2B و Orange Pi 4A، می‌توان به Avaota A1 (سخت‌افزار متن‌باز) و Radxa Cubie A5E اشاره کرد. انتخاب میان آن‌ها به نیاز به NPU، I/Oهای خاص، پشتیبانی فریم‌ورک‌ها و زنجیره تامین بستگی دارد.
قیمت و دسترس‌پذیری
- AliExpress: مدل ECB32‑PBT4‑N با SoC نوع Allwinner T527M حدود 81.99 دلار
- AliExpress: مدل ECB32‑PBTN4E32‑N با SoC نوع T527MN حدود 89.79 دلار
- ماژول MIPI به HDMI برای افزودن پورت HDMI دوم: 8.49 دلار
- فروشگاه EBYTE نیز این بردهای توسعه را عرضه می‌کند؛ در زمان نگارش موجودی ناموجود گزارش شده است.
ابعاد

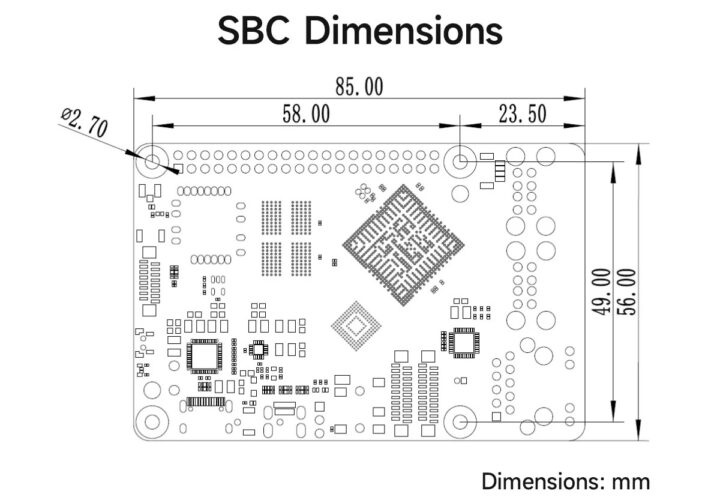

ابعاد پردازنده‌های چند هسته‌ای ناهمگن سری CDEBYTE ECB32 Allwinner T527 SBC
