معرفی برد توسعه ۱۴ دلاری با ماژول GUITION ESP32-P4 و ESP32-C6

27 بازدید

۱۴۰۴-۰۵-۰۲

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

در این خبر، به بررسی برد توسعه JC-ESP32P4-M3-DEV از فروشگاه Maker Go در AliExpress می‌پردازیم. این برد، یکی از جدیدترین محصولات مبتنی بر ماژول GUITION JC-ESP32P4-M3-C6 است که ترکیبی از دو تراشه قدرتمند ESP32-P4 و ESP32-C6 را در یک بسته واحد ارائه می‌دهد. با ویژگی‌های متنوع و قابلیت‌های گسترده، این برد گزینه‌ای جذاب برای توسعه‌دهندگان و علاقه‌مندان به سیستم‌های امبدد محسوب می‌شود. بیایید با جزئیات این محصول بیشتر آشنا شویم.

ویژگی‌های کلیدی برد JC-ESP32P4-M3-DEV

برد JC-ESP32P4-M3-DEV با امکانات متعدد و طراحی نوآورانه، توجه بسیاری از فعالان حوزه الکترونیک را به خود جلب کرده است. این برد از ماژول GUITION بهره می‌برد که دو تراشه ESP32-P4 و ESP32-C6 را یکپارچه کرده است، برخلاف بسیاری از طراحی‌های دیگر که از تراشه‌های جداگانه استفاده می‌کنند. در ادامه به برخی از ویژگی‌های برجسته این محصول اشاره می‌کنیم:

ماژول GUITION JC-ESP32P4-M3-C6 با 32 مگابایت PSRAM و 16 مگابایت حافظه فلش.
پشتیبانی از کارت microSD برای ذخیره‌سازی داده‌ها.
دارای میکروفون داخلی و خروجی بلندگو از طریق کدک صوتی ES8311 و تقویت‌کننده صدا.
پورت اترنت 10/100 مگابیت بر ثانیه (RJ45) و پورت RS-485.
هدر GPIO و کانکتورهای گسترش برای هر دو تراشه ESP32-P4 و ESP32-C6.
سه پورت USB شامل دو پورت USB-C و یک پورت USB-A برای تغذیه، انتقال داده و دیباگ.
دکمه‌ها و نشانگرهای LED برای کاربری آسان‌تر.

مشخصات فنی برد JC-ESP32P4-M3-DEV

مشخصات فنی این برد توسعه به‌صورت کامل در جدول زیر ارائه شده است تا دیدی جامع از قابلیت‌های آن داشته باشید:

ویژگی	توضیحات
ماژول اصلی	GUITION JC-ESP32P4-M3-C6
تراشه اصلی (SoC)	Espressif Systems ESP32-P4
پردازنده	– دو هسته‌ای 32 بیتی RISC-V HP تا 400MHz با پشتیبانی از AI و FPU – یک هسته RISC-V LP تا 40MHz با 8KB TCM
حافظه	768KB HP L2MEM، 32KB LP SRAM، 8KB TCM 32MB PSRAM
ذخیره‌سازی	128KB HP ROM، 16KB LP ROM، 16MB NOR Flash
پردازش گرافیکی	شتاب‌دهنده 2D پیکسل (PPA)
پشتیبانی ویدئو	کدک‌های H.264 و JPEG
بی‌سیم (Wireless)	تراشه ESP32-C6 با پشتیبانی از: WiFi 6، Bluetooth 5، Zigbee/Thread (802.15.4)
آنتن	کانکتور IPEX و آنتن سرامیکی onboard
ابعاد ماژول	27 × 27 × 3.4 میلی‌متر
دمای عملیاتی	20- تا +70 درجه سانتی‌گراد
ذخیره‌سازی خارجی	اسلات کارت microSD
رابط نمایشگر	2-lane MIPI-DSI، نور پس‌زمینه، کانکتور 6 پین FPC برای تاچ
رابط دوربین	2-lane MIPI-CSI
صدا	ورودی میکروفون، خروجی بلندگو
شبکه	Ethernet 10/100 (RJ45)، آنتن بی‌سیم داخلی
پورت‌های USB	3x USB-C (شامل OTG، Full-speed، Debug via UART)
اتصالات سریال	4-pin UART، 4-pin RS485
گسترش (Expansion)	هدر 26 پین GPIO پشتیبانی از I2C، SPI، PWM، ADC و … کانکتور I2C، کانکتور سفارشی MX1.254P
دیباگ	USB-C via USB-to-UART Chip
امنیت	واحد مدیریت کلید سخت‌افزاری، موتور امضای دیجیتال
سایر امکانات	کلید تغذیه، دکمه‌های BOOT و EN، نشانگر LED
مدیریت تغذیه	رابط باتری Li-ion، پین تغذیه 3.3V و 5V
ابعاد برد	92 × 62 میلی‌متر

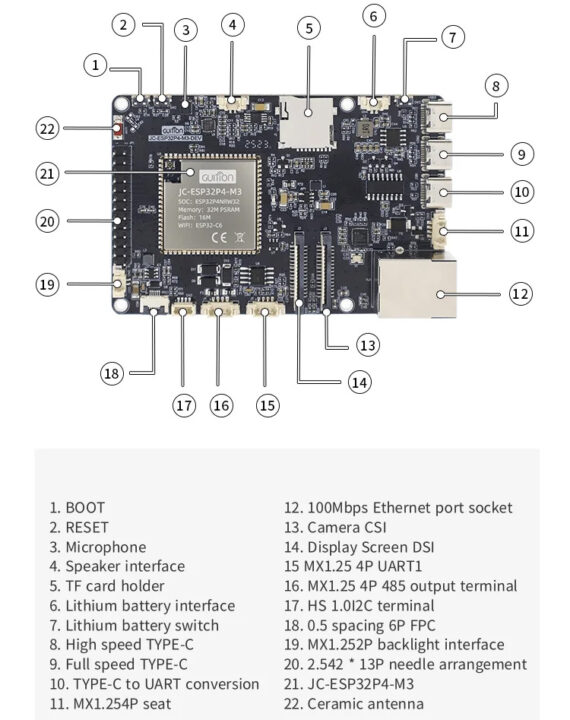

بررسی اجمالی سخت‌افزار برد ارزیابی JC-ESP32P4-M3-DEV-ESP32-P4

چه چیزی این برد را متمایز می‌کند؟

یکی از جنبه‌های منحصربه‌فرد این برد توسعه، یکپارچگی دو تراشه ESP32-P4 و ESP32-C6 در یک ماژول واحد است. این طراحی، فضای بیشتری را در برد آزاد می‌کند و مصرف انرژی را بهینه‌تر می‌سازد.

البته باید توجه داشت که این اولین برد با چنین ماژولی نیست؛ برد ESP32-P4-Module-DEV-KIT نیز از طراحی مشابهی بهره می‌برد. با این حال، گزارش‌هایی از مشکلاتی در پشتیبانی از PlatformIO برای ESP32-P4 وجود دارد که ناشی از نیاز به سازگاری با SDK Arduino-esp32 نسخه 3.1x است. همچنین، فریمور MicroPython روی این برد تنها دستورات پایه را اجرا می‌کند و پشتیبانی کامل از peripherals همچنان در حال توسعه است.

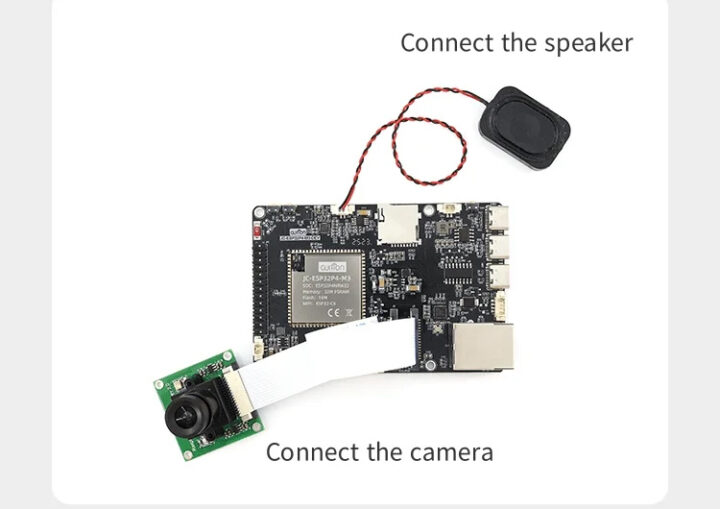

برد تکاملی JC-ESP32P4-M3-DEV-ESP32-P4 با دوربین و بلندگو

منابع و اطلاعات تکمیلی

اطلاعات بیشتری درباره این برد از لیست AliExpress به دست نیامد، اما با جستجو متوجه شدیم که سازنده اصلی این محصول، شرکت Shenzhen Jingcai Intelligent Co., Ltd است. وب‌سایت این شرکت اطلاعاتی درباره برد و ماژول ارائه می‌دهد و شماتیک‌ها، راهنمای کاربر و کدهای نمونه برای Arduino IDE و ESP IDF در دسترس است.

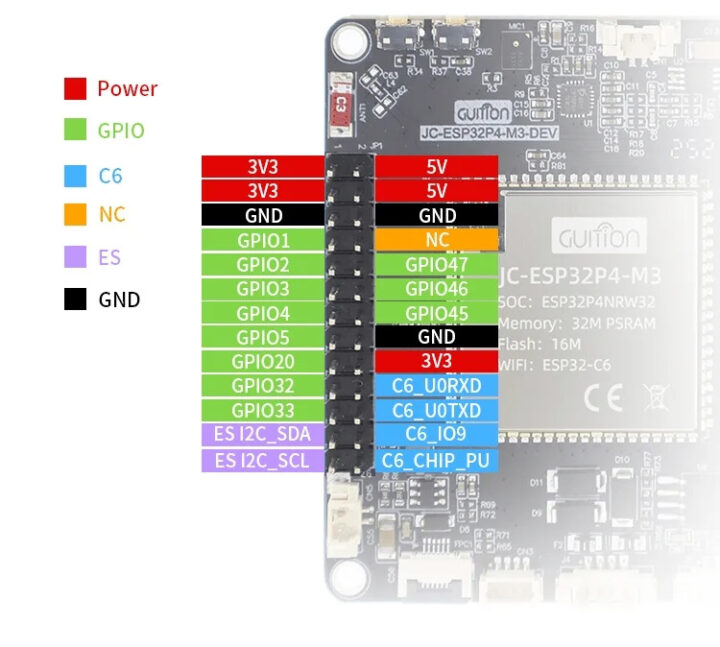

نمودار-پین‌اوت-برد-تکامل-JC-ESP32P4-M3-DEV-ESP32-P4-evolution-e1752770903427

قیمت و نحوه خرید

برد توسعه JC-ESP32P4-M3-DEV با قیمت 14 دلار در فروشگاه Maker Go AliExpress و همچنین فروشگاه رسمی GUITION در دسترس است. البته هزینه ارسال در فروشگاه GUITION ممکن است بالاتر باشد. ماژول JC-ESP32P4-M3-C6 نیز به‌صورت جداگانه با قیمت حدود 6 دلار برای سفارش تک‌واحدی عرضه می‌شود.
