معرفی برد LILYGO T-Embed SI4732: رادیویی با نمایشگر و پردازنده ESP32-S3
به گفته cnx-software
همانطور که از نامش پیداست، این محصول نسخه تکامل‌یافته برد محبوب LILYGO T-Embed است که پیش از این به عنوان یک کنترلر وای‌فای و بلوتوث با نمایشگر و انکودر چرخشی شناخته می‌شد. اما نوآوری اصلی در نسخه جدید، اضافه شدن تراشه گیرنده رادیویی دیجیتال Skyworks SI4732 است که برد را به یک رادیوی چند بانده (AM/FM/SW/LW) تبدیل می‌کند.
ویژگی‌های کلیدی و مشخصات فنی
این برد مجموعه‌ای از قابلیت‌های سخت‌افزاری را در یک پکیج فشرده جای داده است که آن را برای طیف وسیعی از کاربردها، از ساخت رادیوهای هوشمند گرفته تا اینترنت اشیاء (IoT) و رابط های کاربری تعاملی، ایده‌آل می‌سازد.
پردازنده، حافظه و ارتباطات بی‌سیم
این برد دارای ماژول ESP32-S3-WROOM-1 است که از یک پردازنده دو هسته‌ای Xtensa LX7 با فرکانس ۲۴۰ مگاهرتز بهره می‌برد. این پردازنده با داشتن افزونه‌های برداری (Vector Extensions)، برای کاربردهای هوش مصنوعی و یادگیری ماشین در Edge AI نیز بهینه‌سازی شده است.
در کنار این پردازنده قدرتمند، ۸ مگابایت PSRAM و ۱۶ مگابایت حافظه فلش قرار گرفته که فضای کافی برای اجرای برنامه‌های پیچیده را فراهم می‌کند. از نظر ارتباطی، این برد به وای‌فای نسخه ۴ (WiFi 4) و بلوتوث نسخه ۵.۰ کم‌مصرف (Bluetooth 5.0 LE) مجهز است.
گیرنده رادیویی دیجیتال SI4732
مهم‌ترین ویژگی T-Embed SI4732، تراشه گیرنده رادیویی دیجیتال Skyworth SI4732-A10 است. این تراشه که از طریق پروتکل I2C با پردازنده اصلی در ارتباط است، از باندهای رادیویی زیر پشتیبانی می‌کند:
- FM باند: ۶۴ تا ۱۰۸ مگاهرتز (پوشش جهانی)
- AM باند: ۵۲۰ تا ۱۷۱۰ کیلوهرتز (پوشش جهانی)
- باند SW (موج کوتاه): ۲.۳ تا ۲۶.۱ مگاهرتز
- باند LW (موج بلند): ۱۵۳ تا ۲۷۹ کیلوهرتز
برای دریافت بهینه سیگنال‌ها، یک آنتن تلسکوپی با قابلیت تنظیم طول از ۱۰۱ تا ۳۱۰ میلی‌متر نیز برای این برد در نظر گرفته شده است.
نمایشگر، ورودی‌ها و امکانات صوتی
یک نمایشگر رنگی ۱.۹ اینچی از نوع IPS TFT LCD با رزولوشن ۳۲۰x۱۷۰ پیکسل، وظیفه نمایش اطلاعات را بر عهده دارد. این نمایشگر از طریق درایور ST7789V و رابط SPI به پردازنده متصل می‌شود.
برای تعامل کاربر، یک انکودر چرخشی (Rotary Encoder) با کیفیت بالا تعبیه شده که دارای ۲۴ توقف (Detent) و ۱۲ پالس در هر دور چرخش است. دور این انکودر، یک حلقه نوری RGB با ۷ LED قرار گرفته که جلوه‌ای زیبا به دستگاه می‌بخشد. در بخش صوتی نیز، دو میکروفون داخلی و یک خروجی برای اتصال اسپیکر ۸ اهمی با توان ۱ وات، امکانات کاملی را برای پروژه‌های صوتی فراهم می‌کنند.
جدول کامل مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| ماژول بی‌سیم | ESP32-S3-WROOM-1 |
| پردازنده (SoC) | ESP32-S3، دو هسته‌ای Xtensa LX7 با فرکانس ۲۴۰ مگاهرتز و افزونه‌های برداری |
| حافظه | ۵۱۲ کیلوبایت SRAM و 8 مگابایت PSRAM |
| حافظه ذخیره‌سازی | ۱۶ مگابایت حافظه فلش |
| ارتباط بی‌سیم | وای‌فای ۴ (2.4 GHz) و بلوتوث ۵.۰ کم‌مصرف (LE) |
| اسلات ذخیره‌سازی | کارت حافظه MicroSD |
| نمایشگر | ۱.۹ اینچ IPS TFT LCD با رزولوشن ۳۲۰x۱۷۰ (درایور ST7789V SPI) |
| صدا | ۲ عدد میکروفون، خروجی اسپیکر ۸ اهم ۱ وات |
| تراشه رادیو | Skyworth SI4732-A10 (دیجیتال، با پشتیبانی از باندهای FM/AM/SW/LW) |
| آنتن | آنتن تلسکوپی (۱۰۱ تا ۳۱۰ میلی‌متر) |
| انکودر چرخشی | ۲۴ توقف، ۱۲ پالس/دور، دارای کلید فشاری و حلقه نوری RGB (7 LED) |
| پورت‌های توسعه | کانکتور Grove، هدر ۸ پین GPIO (نصب نشده) |
| کلیدها | کلید ریست (Reset) |
| منبع تغذیه | ۵ ولت از طریق پورت USB-C یا کانکتور ۲ پین برای باتری لیتیومی (همراه با مدار محافظ شارژ و دشارژ) |
| ابعاد (با قاب) | ۹۸ × ۳۹ × ۳۹ میلی‌متر |

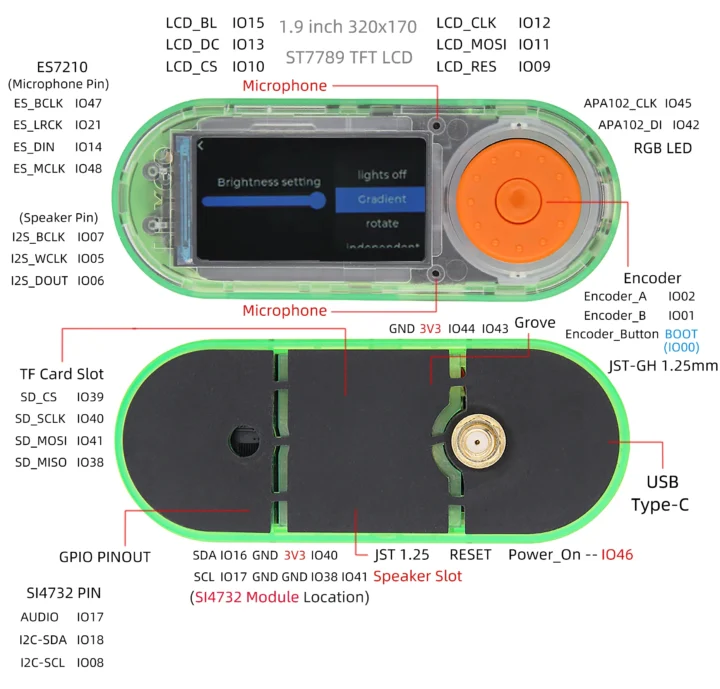

برد LILYGO-T-Embed-SI4732
نرم‌افزار و برنامه‌نویسی
برد T-Embed SI4732 از همان مخزن گیت‌هاب (GitHub) نسخه اصلی T-Embed استفاده می‌کند. اگرچه در صفحه اصلی مخزن اشاره مستقیمی به ماژول SI4732 نشده است، اما با جستجو در فایل‌ها می‌توان فریمور SI4735_Shield_250308.bin و یک نمونه کد آردوینو با نام SI4735_Shield را پیدا کرد.
این کد بر پایه کتابخانه محبوب PU2CLR SI4735 توسعه داده شده است که کار با تراشه رادیویی را برای توسعه‌دهندگان بسیار ساده می‌کند.
قیمت و نحوه تهیه
این برد توسعه در حال حاضر در فروشگاه‌های آنلاین معتبر برای خرید در دسترس است. قیمت برد LILYGO T-Embed SI4732 در فروشگاه AliExpress حدود ۴۹.۹۸ دلار با ارسال رایگان است، در حالی که نسخه اصلی T-Embed (بدون رادیو) با قیمت ۳۴.۹۸ دلار عرضه می‌شود.
این محصول همچنین در فروشگاه Amazon با قیمت ۴۵ دلار (بدون احتساب هزینه ارسال و مالیات) به فروش می‌رسد.

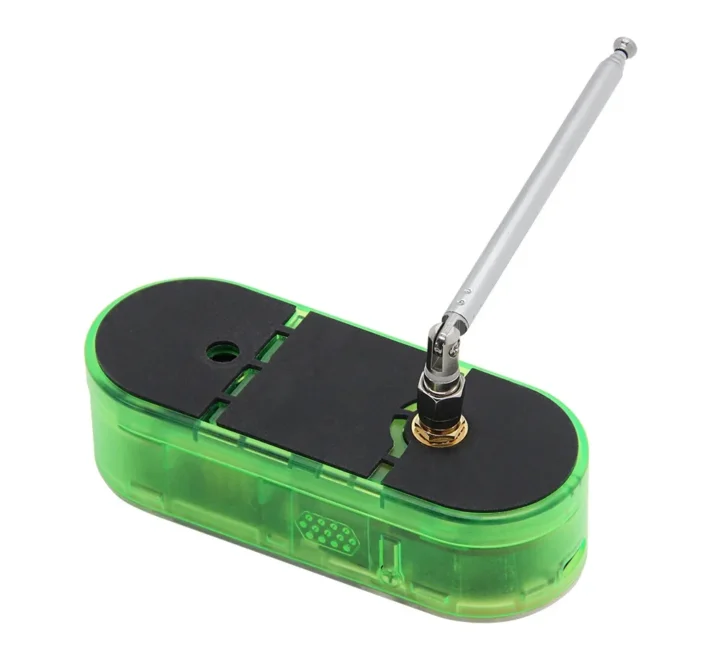

آنتن رادیویی FM مدل ESP32-S3-SI4732
