معرفی qUPS-P-BC-2.0؛ ماژول UPS منعطف برای پروژههای Raspberry Pi با زمان پشتیبانگیری طولانی
به گفته cnx-software
این برد که توسط AQEX مستقر در مجارستان توسعه داده شده، یک UPS HAT سازگار با Raspberry Pi است که از باتریهای چندشیمی شامل Li‑Ion، LiFePO₄ و Sodium‑Ion پشتیبانی میکند و حتی با پکهای حجیم تا 300Ah نیز کار میکند. تمرکز آن روی کاربردهایی است که به زمان پشتیبانگیری طولانی و برق 5V پایدار و مطمئن نیاز دارند.
qUPS-P-BC-2.0 از معماری شبیه UPS آفلاین با boost converter بسیار کارا بهره میبرد، آستانههای ولتاژ ورودی و انرژی آن قابل تنظیم است و سه حالت AUTO/ON/OFF دارد تا از چرخههای ریبوت یا راهاندازیهای ناایمن جلوگیری کند. ارتباط با Raspberry Pi از طریق سه پایه GPIO انجام میشود تا هشدارهای قطع برق و افت باتری را اعلام کند. این برد تا 7.5A دشارژ، 2A شارژ، ورودی USB‑C و ورودی کمکی 6–28V، محافظت در برابر پلاریته معکوس و دما، و قابلیت کنترل منبع تغذیه خارجی را پشتیبانی میکند. همچنین به لطف هدر 40 پین لحیمشده و محکم، با HATهای دیگر نیز بهصورت انباشتی قابل استفاده است.
مشخصات qUPS-P-BC-2.0
| بخش | ویژگی | توضیحات |
|---|---|---|
| Compatibility | بردهای سازگار | Raspberry Pi 5 / 4B / 3B+ و دیگر بردها با ظاهر سازگار و هدر 40 پین PIO |
| USB | USB Type‑C | ورودی اصلی 5.0–5.2V |
| USB | USB PD | پشتیبانی ویژه برای Raspberry Pi 5 |
| Expansion | GPIO Header | هدر 2×20 پین لحیمشده؛ با پینهای بلند کاملاً قابل انباشت |
| Misc | نمایشگر باتری | نوار LED پنجمرحلهای (LOW, SAFE, MIN, HALF, MAX) |
| Misc | LEDهای وضعیت | LED ورودی برق و LED پلاریته معکوس |
| Misc | Mode Switch | سوییچ سهحالته: OFF / ON / AUTO؛ در حالت AUTO: Safe boot و جلوگیری از «boot loop» |
| Misc | ارتباط GPIO | پینها با DIP قابل انتخاب: Power Good (pfo)، Battery limit (lim)، Shutdown (shd) |
| Misc | Reset Header | هدر دوپین برای قطع لحظهای برق |
| Power — Battery | شیمی باتری | سلول 1× Li‑Ion، Li‑Po، LiFePO₄ یا Sodium‑Ion؛ پشتیبانی از پکهای پرظرفیت >300Ah |
| Power — Battery | Max Discharge | 7.5A |
| Power — Battery | کانکتور باتری | حداکثر سایز سیم 0.75 mm² (AWG18) |
| Power Input | USB‑C | 5.0–5.2V |
| Power Input | ورودی خارجی | 5.2–28V از طریق ترمینال پیچی |
| Power Input | سوییچاور خودکار | زمان انتقال 100–300 µs |
| Power Input | آستانه ورودی | قابلتنظیم با پتانسیومتر روی برد |
| Output | ولتاژ خروجی | 5V از طریق هدر GPIO |
| Output | Max Load Current | 3.5A |
| Output | Max Discharge Current | 7.5A |
| Output | Topology | توپولوژی آفلاین (بازده بالا در حالت inline) با زمان تغییرحالت <1ms |
| Charging | جریان شارژ | 1A / 2A قابلانتخاب (DIP) |
| Charging | محافظت دمایی | شارژ هوشمند مبتنی بر دما |
| Charging | NTC | ورودی NTC اختیاری؛ در صورت عدماستفاده پینهای NTC باید شورت شوند |
| Charging | Battery cutoff | آستانههای قطع وابسته به شیمی باتری: در AUTO برابر 3.1V و در ON برابر 2.5V |
| Mechanical | ابعاد | ظاهر Raspberry Pi HAT؛ 65 × 56 × 23 mm + هدر 11 mm؛ باتری قابلتعویض |
| Mechanical | Battery holder | holder اختیاری با فایل STL قابلپرینت (GitHub)؛ نصب سفارشی با 6× پیچ M2 |
پشتیبانی نرمافزاری qUPS-P-BC-2.0 از طریق ابزارهای ساده C++ و Python در GitHub ارائه شده است. این ابزارها امکان خواندن وضعیت UPS از طریق GPIO، تشخیص قطع برق و اجرای خاموشی امن را روی Raspberry Pi فراهم میکنند. اکثر تنظیمات همچنان با DIP سوییچهای سختافزاری انجام میشود، بنابراین نرمافزار عمدتاً برای پایش و واکنش به رخدادها است و پیچیدگی اضافی ایجاد نمیکند.

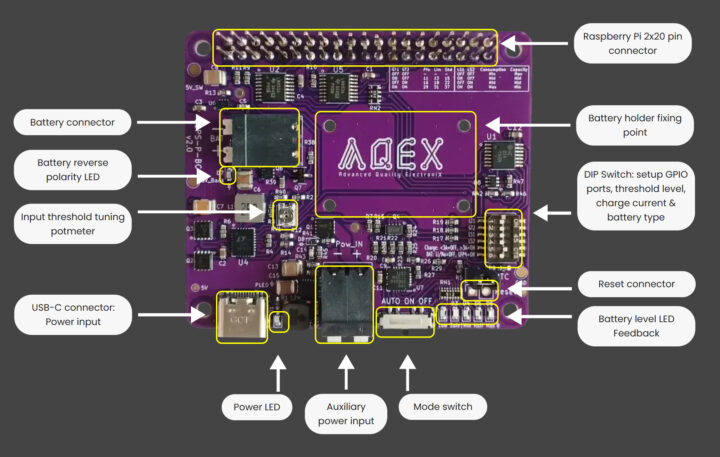

پورتها، دکمهها و LEDهای qUPS-P-BC

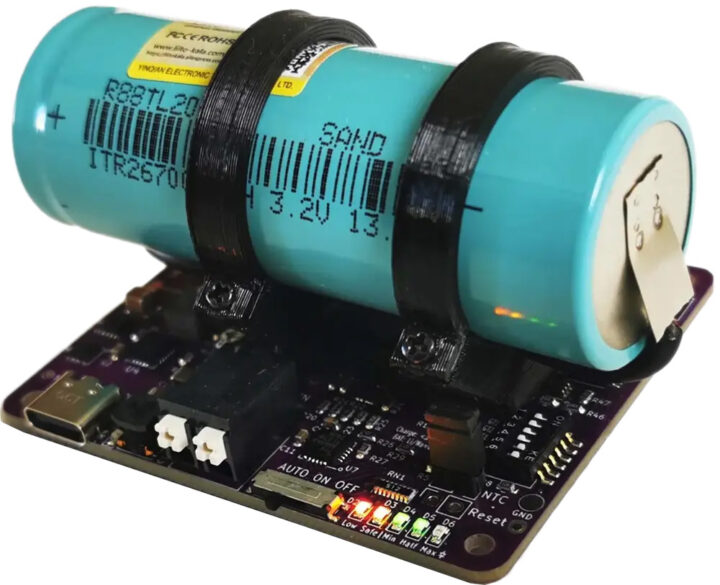

qUPS-P-BC سازگار با Li‑Ion، LiFePO₄ و Sodium‑Ion
در مقایسه با UPS HATهای دیگر برای Raspberry Pi مانند Waveshare UPS HAT (E)، PiJuice Zero، PiVoyager یا iFePO4wered/Pi+، محصول AQEX qUPS انعطافپذیری بیشتر و پشتیبانی از باتریهای ظرفیت تر را ارائه میکند. در حالی که بسیاری از بردهای UPS برای سلولهای کوچک LiPo یا ابرخازنها طراحی شدهاند، qUPS-P-BC-2.0 میتواند با چندین شیمی باتری و حتی پکهای منشوری بزرگ کار کند؛ بنابراین برای کاربردهای زمانکارکرد طولانی یا توان بالاتر مناسب است. بهتناسب همین رویکردِ زمانکارکرد طولانی، پیشتر درباره PV PI solar HAT نوشتیم که شارژ خورشیدی را با پکهای LiFePO₄ با ولتاژ 112V ترکیب میکند تا امکان کارکرد 24 ساعته فراهم شود.
qUPS-P-BC-2.0، UPS HAT چندشیمی AQEX، با قیمت $62.00 در Tindie موجود است. اطلاعات بیشتر در صفحه محصول در دسترس است.
