معرفی Arduino UNO SPE با پشتیبانی SPE و RS485

103 بازدید

۱۴۰۴-۰۳-۲۰

2 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

در این خبر، بحثی پیرامون نرخ داده بالا و انتقال اطلاعات با SPE و RS485 در Arduino UNO SPE Shield ارایه می‌شود. استفاده از تکنولوژی SPE که تنها از دو سیم برای انتقال اطلاعات و برق استفاده می‌کند، ساختارهای کوچک‌تر و سیم‌کشی‌های ساده‌تری نسبت به راه‌حل‌های RJ45 سنتی با کابل‌های Cat 5 ایجاد می‌کند. این تکنولوژی به‌ویژه برای استفاده در برنامه‌های اینترنت اشیا (IoT) و اینترنت صنعتی اشیا (IIoT) در ساختمان‌ها، کارخانه‌ها و اتوماسیون فرآیند مفید است.

مشخصات فنی Arduino UNO SPE

ویژگی	توضیحات
شبکه	Single Pair Ethernet (SPE) از طریق کنترلر Ethernet Microchip LAN8651B1 10BASE-T1S MAC-PHY با رابط SPI
نرخ داده (SPE)	10 مگابیت بر ثانیه از یک جفت تعادلی
پورت‌های T1SP و T1SN	در بلوک پیچ ترمینال موجود است
کانکتور اختصاصی	T1S SPE
حداکثر فاصله	پشتیبانی تا 25 متر در توپولوژی چند‌گانه (چندین گره روی یک بخش)
تعداد nodes	تا هشت nodes در شبکه چند‌گانه
سریال	RS485 از ماژول MaxLinear XR33058
نیمه دوپلکس	RS485
نرخ داده (RS485)	20 مگابیت بر ثانیه
RS485 در بلوک پیچ	در بلوک پیچ ترمینال موجود است
سایر ورودی/خروجی‌ها	هدرهای Arduino UNO: – ورودی/خروجی دیجیتال – ورودی آنالوگ – اقتصادی‌کردن عملیات
منبع تغذیه	– 5 ولت DC از اتصال USB برد UNO متصل – 6 تا 24 ولت از T1SP در بلوک پیچ ترمینال (PoDL = قدرت از طریق خط انتقال داده) – 6 تا 24 ولت از VIN در بلوک پیچ ترمینال – هشدار: 24 ولت DC با Arduino UNO R4 سازگار است، اما ممکن است به‌ویژه برد Arduino UNO R3 یا بردهای از شرکت‌های دیگر آسیب وارد کند
ابعاد	68.85 × 53.34 میلی‌متر (شیلد Arduino UNO)
تطابق استانداردها	CE، FCC، RoHS، REACH، WEEE، UKCA

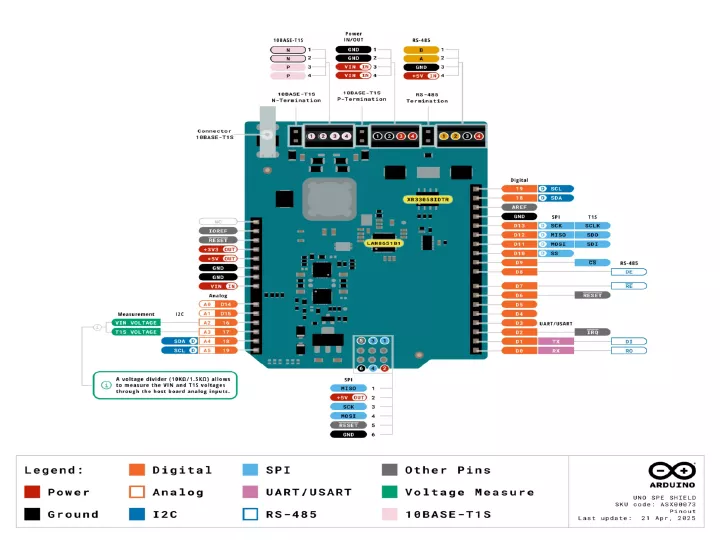

دیاگرام Arduino UNO SPE با پشتیبانی SPE و RS485-اخبارسیوگ

سیم کشی Arduino UNO SPE با پشتیبانی SPE و RS485

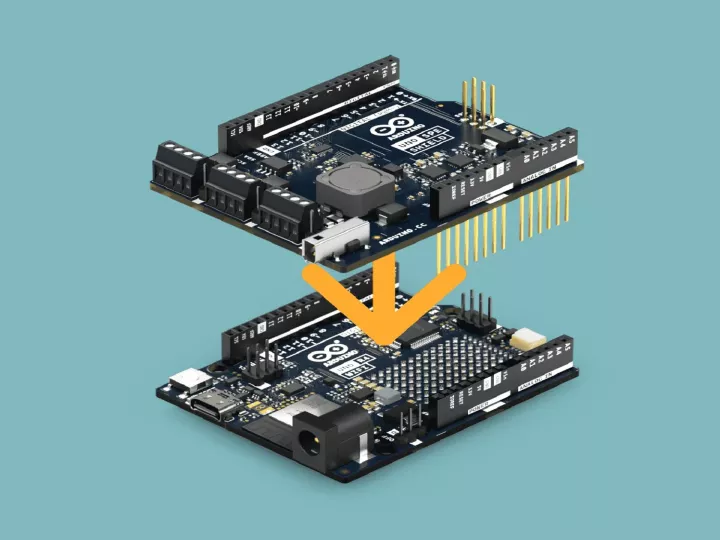

نحوه اتصال و نصب

جهت کسب اطلاعات دقیق در مورد ساپورت hardware و راه‌اندازی برد Arduino UNO R4 WiFi، شامل دستورالعمل‌ها و اتصالات، به وب‌سایت مستندات مراجعه فرمایید. برنامه‌نویسی از طریق محیط Arduino IDE و دو کتابخانه: Arduino_10BASE_T1S برای Single Pair Ethernet و ArduinoModbus برای RS485 انجام می‌شود. این دو کتابخانه نمونه کدها را برای شروع نیز در اختیار شما قرار می‌دهند.

سایر دستگاه‌های Single Pair Ethernet

علاوه بر Arduino UNO SPE Shield، شیلد های دیگری مانند MicroMod Single Pair Ethernet kit مبتنی بر کنترلر Analog Devices ADIN1110 از Sparkfun معرفی شده است. همچنین دانگل HydraLink که USB را به اترنت خودرویی تبدیل می‌کند، برای برقراری ارتباط درون‌ خودرو تنها به یک جفت سیم به‌هم‌ تابیده متکی است.
