معرفی پنل‌های رکمونت KKSB برای خوشه‌های Raspberry Pi 5 و مدل‌های قدیمی

به گفته CNX Software – Embedded Systems News

پنل‌های رکمونت KKSB برای خوشه‌های Raspberry Pi معرفی شدند

شرکت KKSB Cases مجموعه‌ای از پنل‌های رک را معرفی کرده است که برای خوشه‌های Raspberry Pi در محفظه‌های استاندارد رک طراحی شده‌اند. این سری شامل یک مدل 10 اینچی 1U برای دو برد Raspberry Pi، یک مدل 19 اینچی 1U برای پنج برد و یک مدل 19 اینچی 2U برای حداکثر ده برد است. تمامی این بردها از Raspberry Pi 5، Raspberry Pi 4، Raspberry Pi 3، Pi 2 و سایر بردهایی که دارای الگوی سوراخ‌های نصب مشابه هستند، پشتیبانی می‌کنند.

این پنل‌های رک از فولاد با پوشش پودری (powder-coated) ساخته شده‌اند و پورت‌های USB و اترنت را در جلوی رک در دسترس قرار می‌دهند تا مدیریت کابل‌ها آسان‌تر شود. هر اسلات فضای کافی برای Raspberry Pi HATها و خنک‌کننده رسمی (Active Cooler) رزبری پای را فراهم می‌کند. KKSB همچنین پایه‌های شش‌ضلعی (hex standoffs) و هدرهای 40 پین GPIO را در بسته قرار داده است تا در صورت نیاز به فضای خالی بیشتر، HATها بتوانند بالای SBCها نصب شوند. هر Raspberry Pi ابتدا به یک سینی نصب مجزا متصل می‌شود و سپس پیش از قرارگیری در کابینت رک، در پنل اصلی محکم می‌شود.

ویژگی‌های کلیدی و مشخصات فنی پنل‌های رک Raspberry Pi شرکت KKSB:

• سازگاری با SBC – رزبری پای 5، 4، 3، 2 و سایر SBCهایی با فرم‌فکتور و سوراخ‌های نصب مشابه
• فرم‌فکتورها:
  • پنل رک 19 اینچی 2U – پشتیبانی از حداکثر 10 عدد برد Raspberry Pi
  • پنل رک 19 اینچی 1U – پشتیبانی از حداکثر 5 عدد برد Raspberry Pi
  • پنل رک 10 اینچی 1U – پشتیبانی از حداکثر 2 عدد برد Raspberry Pi
• توسعه‌پذیری – فضای اختصاص یافته برای Raspberry Pi HATها
• دسترسی به ورودی/خروجی (I/O) – طراحی رو به جلو با دسترسی به پورت‌های USB و اترنت
• متفرقه – پشتیبانی از خنک‌کننده رسمی Raspberry Pi Active Cooler
• ابعاد:
  • 19 اینچ 2U – معادل 482.6 میلی‌متر در 88.9 میلی‌متر
  • 19 اینچ 1U – معادل 482.6 میلی‌متر در 44.45 میلی‌متر
  • 10 اینچ 1U – معادل 254 میلی‌متر در 44.45 میلی‌متر
• ساختار – بدنه تمام فولادی با رنگ مشکی بافت‌دار پودری
• سازگاری با رک – مناسب برای کابینت‌های استاندارد 19 اینچی و 10 اینچی؛ همچنین CAN (می‌تواند) با طیف وسیعی از رک‌های خود KKSB جفت شود.

برخلاف برخی از سیستم‌های رک رزبری پای، این پنل‌ها فقط برای نصب برد طراحی شده‌اند. بنابراین شما باید برد Raspberry Pi، کابینت رک، منابع تغذیه، HATها و کابل‌های خود را جداگانه تهیه کنید.

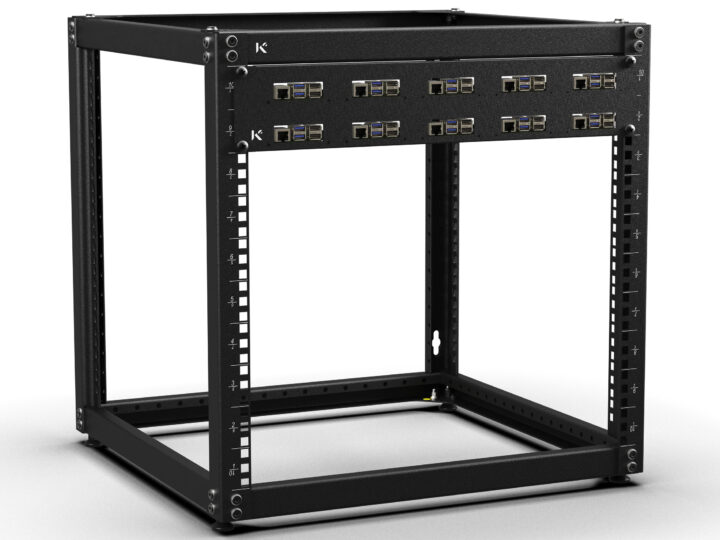

پنل رک 19 اینچی 2U نصب شده در یک کابینت رک استاندارد

مراحل مونتاژ بسیار ساده است. شما فقط باید هر Raspberry Pi را با استفاده از پایه‌های موجود به یک سینی مجزا متصل کنید. در صورت نیاز، شما CAN (می‌توانید) هدر 40 پین GPIO، یک HAT و خنک‌کننده اکتیو را پیش از محکم کردن سینی در پنل رک نصب کنید. پنل تکمیل شده سپس با استفاده از مهره‌های قفسی (cage nuts) در یک رک استاندارد نصب می‌شود. دستورالعمل‌های دقیق مونتاژ برای پنل‌های رک 19 اینچی 2U، 19 اینچی 1U و 10 اینچی 1U در وب‌سایت KKSB موجود است.

در طول سال‌ها، ما راهکارهای رکمونت متعددی را برای Raspberry Pi پوشش داده‌ایم. به عنوان مثال، پیش از این نگاهی به رک 19 اینچی MyElectronics داشتیم که تا 12 یا 16 عدد برد Raspberry Pi 4 را پشتیبانی می‌کرد. ما همچنین شاهد چیدمان‌های تخصصی با چگالی بالا مانند Uptime Lab Compute Blade برای Raspberry Pi CM4 و همچنین کیس‌های دسکتاپ‌مانند جدیدتری مثل DeskPi RackMate T1 بوده‌ایم. پنل‌های رک جدید KKSB متفاوت هستند زیرا فضای عمودی داخلی را هم برای خنک‌کننده رسمی Raspberry Pi Active Cooler و هم برای HATهای استاندارد فراهم می‌کنند و به نیازهای حرارتی و توسعه‌پذیری Raspberry Pi 5 پرمصرف‌تر پاسخ می‌دهند.

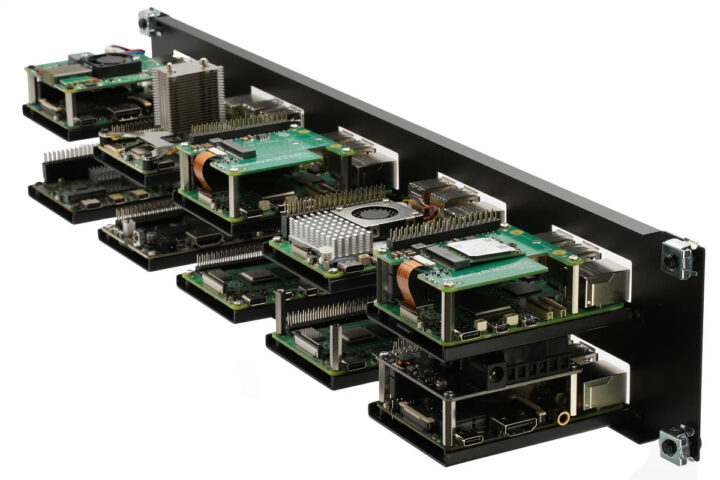

نمای پشت پنل رک 19 اینچی 2U
