برد LILYGO MySondy GO با LoRa و ESP32 برای ردیابی RS41
به گفته cnx-software
این محصول در واقع نسخه‌ای بهبودیافته از برد قدیمی‌تر TTGO T3 است که با فریمور MySondo از پیش نصب‌شده عرضه می‌شود. این فریمور به علاقه‌مندان حوزه رادیو آماتور و هواشناسی اجازه می‌دهد تا بالون‌های هواشناسی را ردیابی کرده و در صورت امکان، آن‌ها را پس از فرود دوباره آماده استفاده کنند. این رویکرد، فرآیند را برای کاربران ساده‌تر کرده و برد را به یک فرایند آماده به کار (Plug-and-Play) تبدیل می‌کند.
مشخصات فنی LILYGO MySondy GO LoRa32
این برد با مجموعه‌ای از ویژگی‌های سخت‌افزاری قدرتمند طراحی شده است که آن را برای کاربردهای ردیابی دوربرد ایده‌آل می‌سازد.
| ویژگی | توضیحات |
|---|---|
| سیستم در پکیج (SiP) | Espressif Systems ESP32-PICO-D4 با پردازنده دو هسته‌ای Xtensa @ 240 MHz، وای-فای 2.4GHz و بلوتوث 4.2 دو حالته، به همراه 4 مگابایت حافظه فلش |
| ماژول LoRa | LORA32 |
| ترنسیور RF | Semtech SX1268 که از طریق رابط SPI به ESP32 متصل است. |
| فرکانس | ۴۳۳ مگاهرتز (برخلاف مدل‌های دیگر برد T3 که از فرکانس‌های ۸۶۸ و ۹۱۵ مگاهرتز پشتیبانی می‌کنند و برای ردیابی رادیوسوندها مناسب نیستند) |
| توان ارسال (Tx Power) | تا +14 dBm |
| جریان دریافتی (Rx current) | ۹.۹ میلی‌آمپر |
| حافظه ذخیره‌سازی | اسلات کارت حافظه MicroSD |
| نمایشگر | نمایشگر ۰.۹۶ اینچی OLED با رزولوشن ۱۲۸×۶۴ پیکسل (درایور SSD1306 با رابط I2C) |
| پین‌های توسعه (GPIO) | دو هدر ۱۳ پین GPIO شامل UART, SPI, I2C, VP/VN, ADC, DAC, TOUCH, LoRa1/2 و پین‌های تغذیه 5V, 3.3V و GND |
| امکانات جانبی |
|
| منبع تغذیه |
|
| ابعاد | ۶۶ × ۳۶ × ۱۵ میلی‌متر |
نرم‌افزار، استفاده و جامعه کاربری
فریمور و برنامه کاربردی
برد LILYGO MySondy GO با فریمور MySondo از پیش نصب‌شده ارائه می‌شود. هرچند این فریمور متن‌باز نیست، اما فایل‌های باینری آن به همراه یک API در دسترس قرار گرفته‌اند. این ویژگی نیاز به نصب دستی فریمور را از بین می‌برد و محصول را برای کاربران مبتدی نیز قابل استفاده می‌کند.

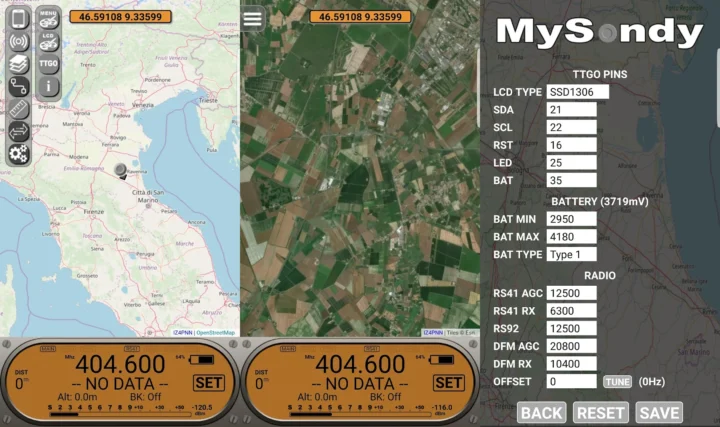

اپلیکیشن اندروید MySondy GO
برای استفاده از برد، کاربر باید اپلیکیشن MySondy GO را بر روی گوشی هوشمند iOS یا اندروید خود نصب کند. این اپلیکیشن از طریق بلوتوث به برد متصل شده و با بهره‌گیری از ارتباط LoRa در فرکانس ۴۳۳ مگاهرتز، موقعیت مکانی بالون هواشناسی، موقعیت گوشی کاربر و تمام داده‌های دریافتی را نمایش می‌دهد.

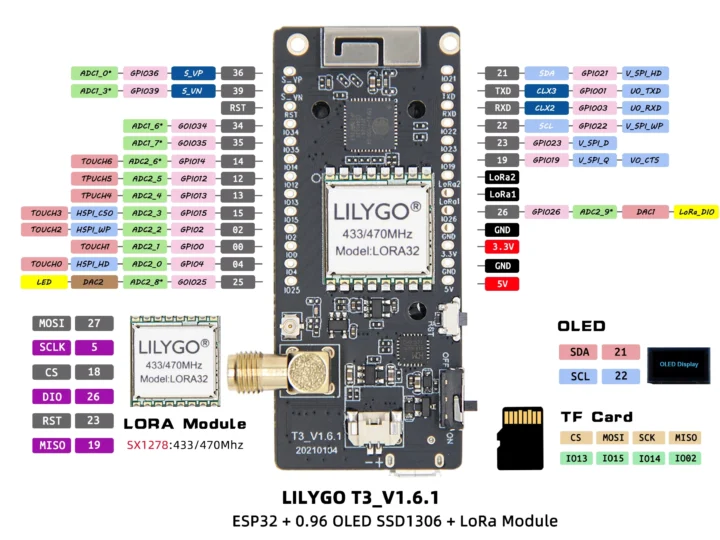

مشخصات LILYGO-T3
جامعه کاربری و پشتیبانی
این پروژه از چند سال پیش فعال بوده است، اما اکنون با عرضه این برد آماده، دسترسی به آن برای عموم آسان‌تر شده است. پشتیبانی از پروژه از طریق فروم‌های آنلاین انجام می‌شود که در آن بحث‌ها به زبان انگلیسی صورت می‌گیرد. با این حال، به نظر می‌رسد این پروژه به دلیل حضور توسعه‌دهندگان اصلی در ایتالیا، در این کشور محبوبیت ویژه‌ای دارد. نقشه‌های ردیابی نشان می‌دهد که اکثر رادیوسوندهای ردیابی‌شده در ایتالیا و سایر بخش‌های اروپا قرار دارند، اما مواردی در نقاط دوردستی مانند استرالیا و آمریکای جنوبی نیز مشاهده شده است. همچنین، علاقه‌مندان می‌توانند برای محافظت از برد، یک قاب با استفاده از پرینتر سه‌بعدی بسازند.

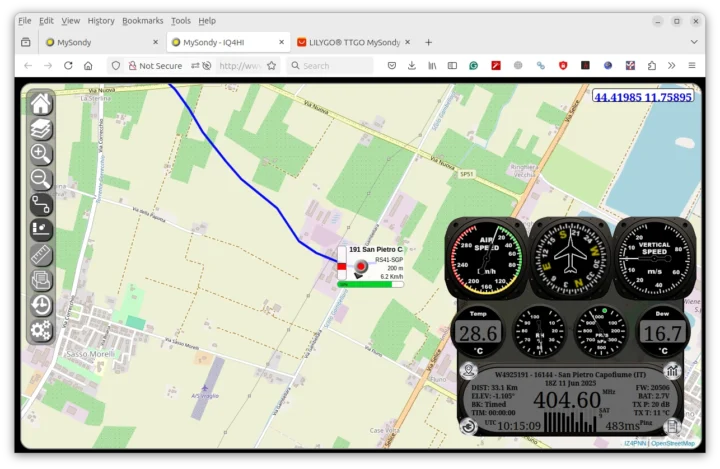

خروجی جزئیات هواشناسی MySondy GO
عملکرد و قیمت‌گذاری
برد و عملکرد
عملکرد سیستم برای ردیابی بالون‌های هواشناسی زمانی به اوج خود می‌رسد که از چندین گره (Node) LoRa به صورت همزمان استفاده شود. برد یک گره تکی بین ۵ تا ۱۰ کیلومتر تخمین زده می‌شود، اما با استفاده از شبکه‌ای از گره‌ها می‌توان پوشش بسیار گسترده‌تری را ایجاد کرد.

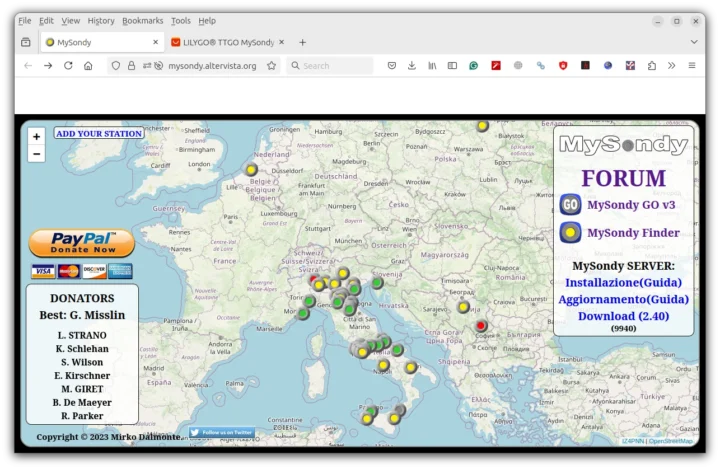

نقشه MySondy
قیمت و محتویات بسته
شرکت LILYGO برد MySondy GO LoRa32 را با قیمت ۲۱.۹۸ دلار در فروشگاه AliExpress عرضه می‌کند. بسته ارسالی علاوه بر برد اصلی، شامل یک آنتن LoRa، کابل‌های اتصال باتری و هدرهای پین نیز می‌باشد.
