LILYGO T‑LoRa Pager؛ ESP32‑S3 هوشمند برای پیامک متنی، تشخیص حرکت AI و پشتیبانی از NFC
به گفته cnx-software
معرفی کلی دستگاه T-LoRa Pager
شرکت LILYGO با ارائه پیجر T-LoRa، دستگاهی را معرفی کرده که شکل ظاهری به سبک پیجرهای قدیمی دارد اما درون آن جدیدترین فناوری‌های ارتباطی و سنسوری تعبیه شده است. این دستگاه با بهره‌گیری از LoRa برای ارسال پیام‌های متنی، موقعیت‌یابی GNSS، NFC برای ارتباط غیرتماسی و سنسور هوشمند با قابلیت‌های Edge AI، امکانات متنوعی را برای مهندسان توسعه، علاقمندان اینترنت اشیا و پروژه‌های امبدد (Embedded) فراهم می‌کند.
ساختار دستگاه شامل یک نمایشگر IPS با اندازه ۲.۳۳ اینچ، کیبورد QWERTY، انکودر چرخشی، کدک صدا، درگاه microSD، سیستم مدیریت باتری و پد شارژ وایرلس است. این مجموعه قابلیت‌ها، T-LoRa Pager را برای سنجش سیار، ارتباط بی‌سیم در محیط‌های روستایی و صنعتی، راه‌حل‌های ردیابی دارایی و پروژه‌های Edge AI ایده‌آل می‌کند.
دستگاه توسعه دستی برنامه‌پذیر AIOT مبتنی بر ESP32-S3 با LoRa – لیلی‌گو T-Lora Pager
مشخصات فنی T-LoRa Pager
| بخش | توضیحات |
|---|---|
| تراشه اصلی (SoC) | ESP32-S3 ساخت Espressif Systems |
| پردازنده | دو هسته‌ای LX7، فرکانس ۲۴۰ مگاهرتز |
| حافظه RAM | ۵۱۲ کیلوبایت SRAM و ۸ مگابایت PSRAM |
| حافظه ذخیره‌سازی | ۱۶ مگابایت Flash + شیار کارت microSD |
| اتصالات بی‌سیم | WiFi 4، بلوتوث ۵.x |
| نمایشگر | IPS، اندازه ۲.۳۳ اینچ، رزولوشن ۴۸۰×۲۲۲ (کنترلر ST7796) |
| صوت | کدک صوتی RC01812، پشتیبانی از میکروفون و جک هدفون |
| LoRa | SX1262 (باندهای ۴۳۳/۸۶۸/۹۱۵/۹۲۰MHz)، نسخه اختیاری LR1121 (LoRa ساب‌گیگاهرتز و ۲.۴GHz) |
| GNSS | u-blox MIA-M10Q (پشتیبانی از ردیابی چند صورت فلکی به طور همزمان) |
| NFC | ST25R3916 (خواندن/نوشتن، شبیه‌سازی کارت، ارتباط نظیر به نظیر) |
| آنتن‌ها | آنتن‌های دوگانه تاشو برای LoRa ساب‌گیگاهرتز و ۲.۴GHz (بسته به مدل) |
| درگاه USB | USB Type-C برای تأمین برق و برنامه‌ریزی |
| ورودی کاربر | کیبورد QWERTY، انکودر چرخشی |
| سنسور | BHI260AP ساخت Bosch (IMU هوشمند با ویژگی‌های هوش مصنوعی و سنسور شیب‌سنج) |
| گسترش‌دهنده | پین‌هد ۱۶ پایه (GPIO)، پشتیبانی از I2C، SPI، UART |
| سایر امکانات | ساعت RTC، بازخورد لمسی DRV2605، کلیدهای پاور، بوت و ریست، جای پیچ M2 جهت نصب |
| تأمین انرژی | USB-C (۵ ولت، ۵۰۰ میلی‌آمپر)، شارژ وایرلس مغناطیسی، مدیریت شارژ BQ25896، پایش باتری BQ27220 |
| ابعاد | ۱۰۶ × ۸۹ × ۲۳ میلی‌متر |
نگاهی فنی به نقشه پین‌ها و ظاهر
در قسمت بالای دستگاه یک پین‌هد ۱۶ پایه برای گسترش قابلیت‌های سخت‌افزاری مثل سنسور یا ماژول بیرونی در نظر گرفته شده است. کلیدهای دسترسی سریع، انکودر چرخشی و انواع ورودی/خروجی روی بدنه دستگاه کاملاً در دسترس طراح قرار دارند.

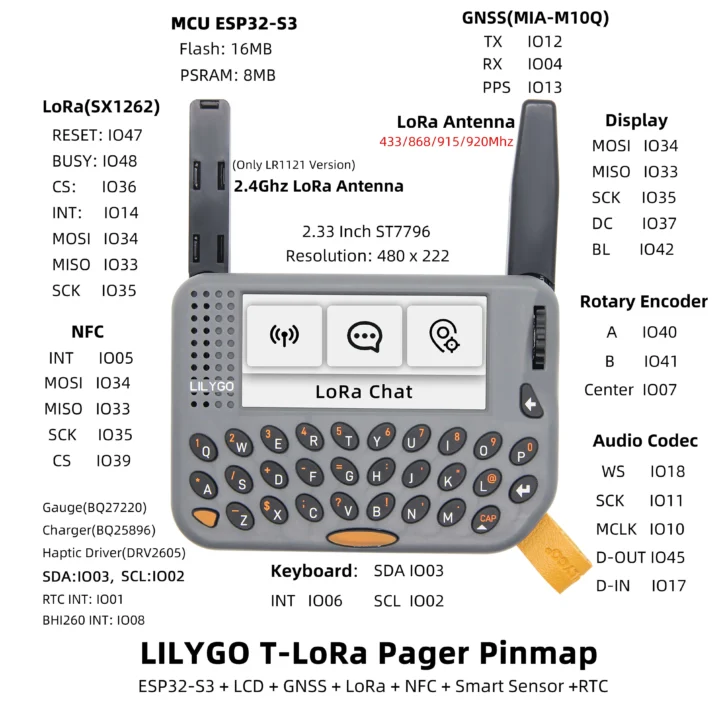

نقشه پایه‌های LoRa Pager
در تصاویر زیر می‌توانید نمای بالا، پایین و پشت دستگاه را مشاهده کنید.

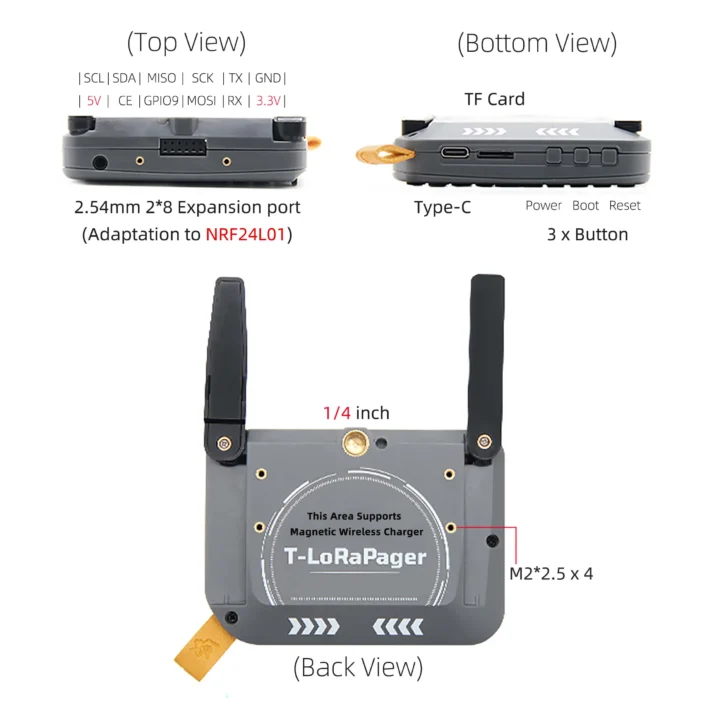

نمای بالا، پایین و پشت LoRa Pager
برنامه‌نویسی و فریمورهای پشتیبان
دستگاه T-LoRa Pager با محیط‌های متنوعی مانند Arduino IDE، ESP-IDF و Visual Studio Code قابل برنامه‌نویسی است. راهنمای شروع سریع و اطلاعات سخت‌افزاری کامل روی ریپازیتوری GitHub محصول ارائه شده است. همچنین پشتیبانی از فریمور متن‌باز LoRa Messaging مانند ChatterBox به طور کامل وجود دارد و پشتیبانی از Meshtastic نیز در آینده نزدیک ممکن است افزوده شود. عده‌ای نیز آن را به فریمور MeshCore پورت کرده‌اند.

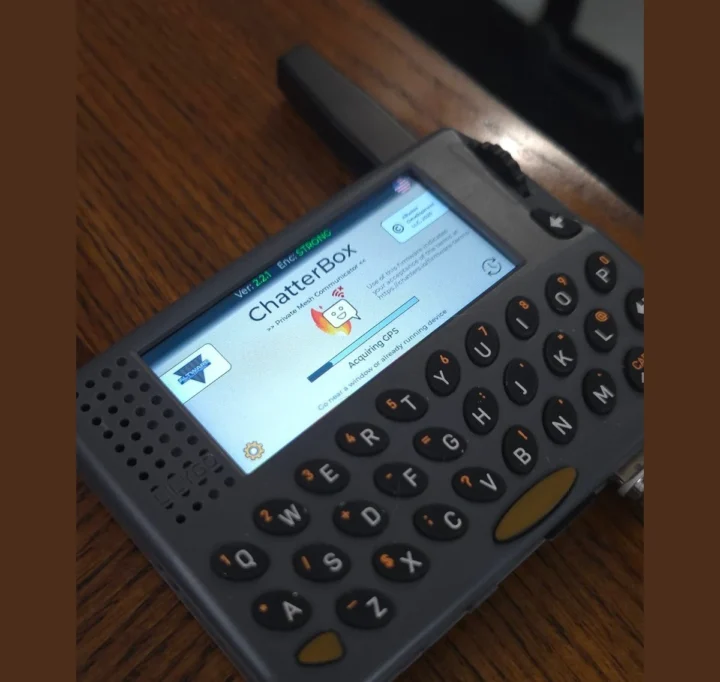

LILYGO T-LoRa Pager – نسخه ChatterBox
دستگاه‌های مشابه و کاربردها
اکنون دستگاه‌های ارتباطی متعددی بر بستر LoRa تولید شده‌اند. از جمله نمونه‌های مشابه، می‌توان به T-Deck Pro (همچنین توسط LILYGO و بر اساس ESP32-S3)، MessengerPi (مبتنی بر RP2040 با قابلیت دوگانه پیام‌رسان و واکی‌تاکی) و T3-S3 MVSR LILYGO (ارتباط صوتی LoRa با کدک Codec2 روی نرخ ۳۲۰۰bps و مدولاسیون FSK) اشاره کرد. حتی بعضی علاقه‌مندان گوشی Nokia E63 را نیز به پیجر LoRa برای ارتباط امن و خارج از شبکه تبدیل کرده‌اند.
قیمت و نسخه‌های قابل سفارش
تی-لورا Pager ابتدا چند ماه پیش توسط LILYGO معرفی شد اما به سرعت موجودی آن به اتمام رسید. نسخه‌هایی با باندهای مختلف فرکانسی (۴۳۳، ۸۶۸، ۹۱۵ و ۹۲۰مگاهرتز) موجود است که باید بر اساس قوانین هر کشور انتخاب شود. قیمت نسخه‌های جدید توسط فروشندگان ثالث اکنون به حدود ۱۰۰ تا ۱۰۱ دلار (بدون احتساب مالیات) رسیده و از فروشگاه‌هایی همچون Banggood نیز در دسترس است.
