کنترلر Luckfox Lyra PLC با تراشه RK3506B و لینوکس معرفی شد

به گفته CNX software

Luckfox Lyra PLC؛ کنترل‌کننده منطقی برنامه‌پذیر مبتنی بر لینوکس با تراشه سه‌هسته‌ای RK3506B

Luckfox Lyra PLC یک کنترل‌کننده مبتنی بر لینوکس است که از یک تراشه ( SoC ) سه‌هسته‌ای Rockchip RK3506B با معماری ARM Cortex-A7 بهره می‌برد. این دستگاه به اتصال بی‌سیم دوگانه اترنت، وای‌فای 6 و بلوتوث 5.2، یک نمایشگر لمسی LCD ۱.۹ اینچی و مجموعه‌ای از ورودی/خروجی‌ها (I/Os) مجهز شده است.

بخش عمده ورودی/خروجی‌ها از طریق دو ترمینال بلاک ۱۱ پایه در دسترس هستند که شامل یک پورت RS232، یک پورت مشترک RS422/RS485، یک CAN و دو رله می‌شوند. همچنین کانکتورهای کوچک‌تری برای I2C، GPIO و دیباگ در نظر گرفته شده است. توان مورد نیاز سیستم می‌تواند از طریق USB-C (فقط ۵ ولت)، پین‌های ترمینال بلاک با پشتیبانی از ورودی ۷ تا ۲۴ ولت DC، یا یک ماژول اختیاری PoE تأمین شود.

مشخصات فنی Luckfox Lyra PLC:

• SoC – Rockchip RK3506B
• پردازنده
  • ۳ کرنل ARM Cortex-A7 تا فرکانس ۱.۲ گیگاهرتز
  • کرنل بلادرنگ مدل ARM Cortex-M0
• GPU – فقط 2D GPU
• فاقد VPU و NPU
• حافظه سیستم – ۵۱۲ مگابایت DDR3L
• حافظه ذخیره‌سازی – ۸ گیگابایت eMMC flash
• نمایشگر – LCD لمسی ۱.۹ اینچی با رزولوشن ۳۲۰ در ۱۷۰ پیکسل
• شبکه
  • ۲ پورت ۱۰/۱۰۰ مگابیت بر ثانیه اترنت RJ45
  • وای‌فای 6 در فرکانس ۲.۴ گیگاهرتز و بلوتوث 5.2 LE از طریق آنتن خارجی
• USB – پورت‌های USB 2.0 OTG (یک عدد USB-A و یک عدد USB-C)
• ورودی/خروجی‌ها (I/Os)
  • ترمینال بلاک ۱۱ پایه شامل ۱ عدد CAN، ۱ عدد RS232 و ۱ عدد RS422/RS485
  • ترمینال بلاک ۱۱ پایه با ۲ عدد رله
    • ۱ عدد Normal Open (NO)
    • ۱ عدد Normal Closed (NC)
  • ظرفیت تماس رله – ۱۰ آمپر ۲۵۰ ولت AC یا ۱۰ آمپر ۳۰ ولت DC
  • تغذیه ورودی ۷ تا ۲۴ ولت DC
  • کانکتور ۴ پین I2C
  • کانکتور ۴ پین GPIO
  • دیباگ – کانکتور سریال ۳ پین دیباگ
• متفرقه
  • دکمه‌های ریست و کاربر
  • سوئیچ‌های مقاومت ترمیناتور ۱۲۰ اهم
  • RTC داخلی و سنسور دما و رطوبت
  • محفظه با قابلیت نصب روی DIN rail
• منبع تغذیه
  • ۵ ولت از طریق پورت USB-C
  • ۷ تا ۲۴ ولت DC از طریق ترمینال بلاک
  • ورودی اختیاری IEEE 802.3af PoE
• ابعاد – فضای اشغالی ۸۷.۸۰ در ۷۱.۸۴ در ۶۰.۵۰ میلی‌متر

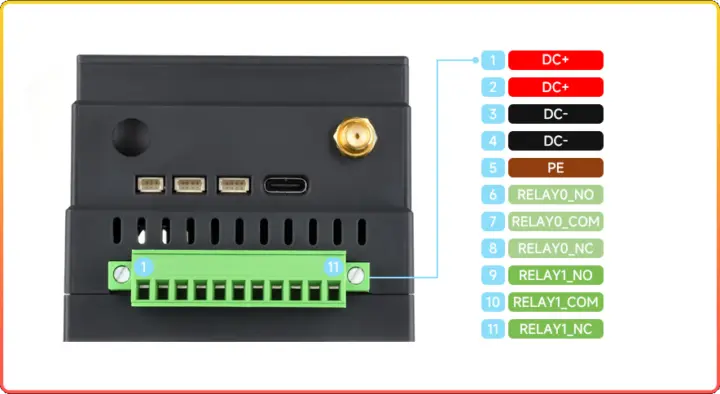

11-pole terminal block power relays

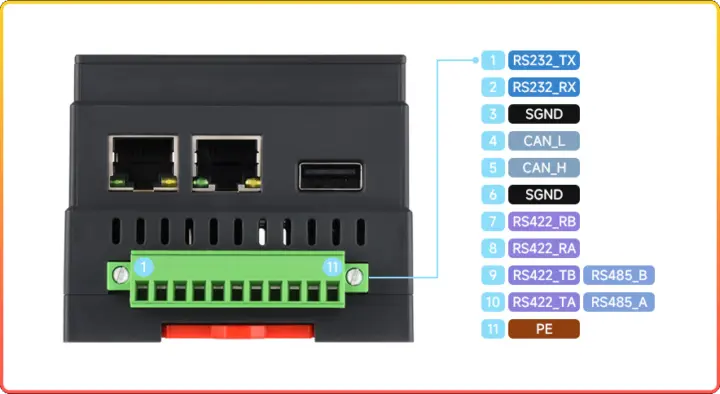

11-pole terminal block rs232 rs422 rs485 can bus

دستگاه Luckfox Lyra PLC یک ایمیج سیستم‌عامل مبتنی بر Debian 12 با کرنل لینوکس 6.1 را اجرا می‌کند و از نصب Node-RED، OpenPLC و سایر نرم‌افزارها پشتیبانی می‌نماید. پیکربندی آن عمدتاً از طریق یک داشبورد تحت وب با بخش‌ها و ویژگی‌های زیر انجام می‌شود:

• Overview – وضعیت پردازنده، حافظه، دما، ترافیک شبکه، اترنت و وای‌فای
• Network – تنظیمات WAN/LAN، وای‌فای، زمان، mDNS، مسیریابی، فایروال، Port Forwarding و شبکه از راه دور
• Files – مرور، آپلود، دانلود، تغییر نام و حذف فایل‌ها در حافظه داخلی یا حافظه USB
• Logs – مشاهده و دانلود لاگ‌های بوت سیستم
• Terminal – اجرای دستورات از طریق ترمینال در مرورگر
• Process – مدیریت فرآیندها و سرویس‌های سیستم
• PLC – پیکربندی سخت‌افزار، دستگاه‌ها، رله‌ها، لینک‌سازی، جمع‌آوری داده، گزارش‌دهی و پل‌های پروتکلی
• Settings – احراز هویت، TLS، کلیدهای SSH، رمز عبور سیستم، به‌روزرسانی‌ها، Watchdog، پشتیبان‌گیری، ریبوت و خاموش کردن

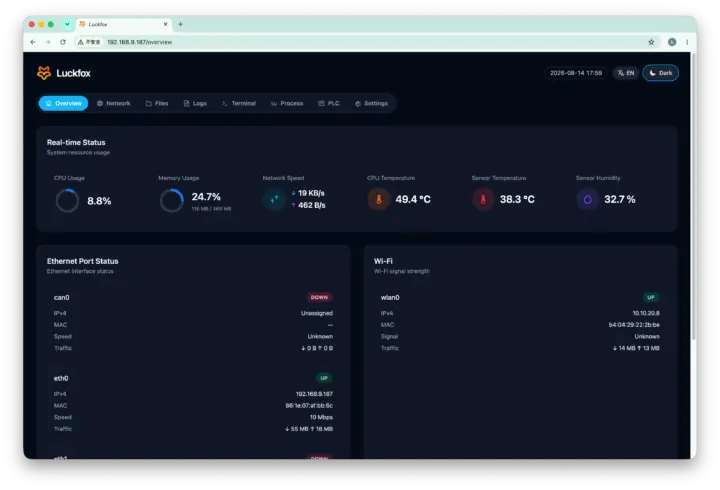

Rockchip RK3506B PLC Web Management

این شرکت همچنین بر مجموعه‌ای از عملکردهای PLC با استفاده از RS232، RS485/RS422، CAN، I2C، Modbus RTU/TCP و کنترل رله تأکید دارد. سیستم می‌تواند با استفاده از پروتکل‌های MQTT، TCP، UDP یا HTTP داده‌ها را ارسال یا دریافت کند و به عنوان درگاهی برای پل‌های CAN به سریال، CAN به اترنت و سریال به اترنت مورد استفاده قرار گیرد. اطلاعات مربوط به شروع کار را می‌توان در ویکی وب‌سایت Luckfox یافت.

PLCهای مبتنی بر لینوکس متعددی در بازار وجود دارند، از جمله JetHome JetHub D1، یک PLC مبتنی بر Raspberry Pi 4 از شرکت Industrial Shields، مدل OpenEmbed EdgeLogix-1145 (CM5) و بسیاری دیگر. به نظر می‌رسد Luckfox Lyra PLC یک گزینه کم‌هزینه باشد که برخلاف M5Stack StampPLC، ظاهر اسباب‌بازی‌گونه ندارد.

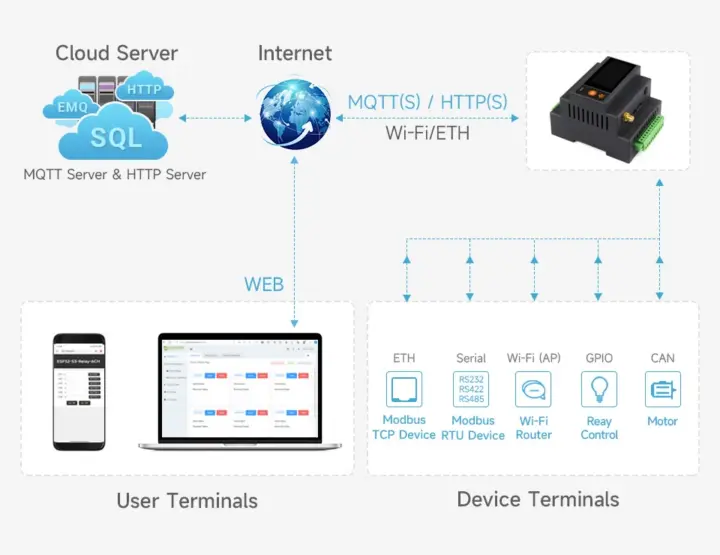

Luckfox Lyra PLC application example
