انجمن SD (SD Association) مدتی پیش استاندارد SD 7.1 را معرفی کرد که امکان استفاده از کارت‌های حافظه microSD Express را فراهم می سازد. این استاندارد با بهره‌گیری از رابط پرسرعت PCIe/NVMe، به کارت‌های microSD اجازه می‌دهد تا به عملکردی مشابه حافظه‌های SSD دست پیدا کنند. با جدیدترین به‌روزرسانی‌ها، سرعت این کارت‌ها حتی به ۲ گیگابایت بر ثانیه نیز می‌رسد.

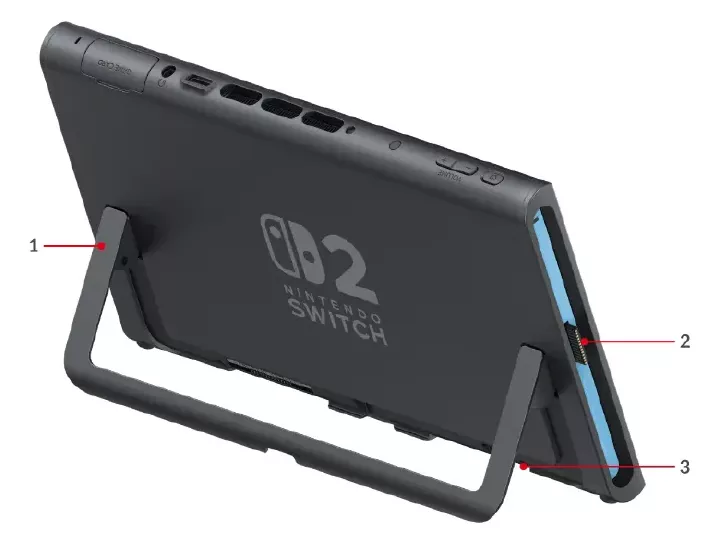

با این حال، استقبال از این فناوری بسیار کندتر از حد انتظار بود تا اینکه معرفی کنسول بازی قابل حمل Nintendo Switch 2، به‌عنوان اولین دستگاه جریان اصلی با پشتیبانی از این استاندارد، همه چیز را تغییر داد. حالا شرکت NVNT با الهام از این فرصت، یک آداپتور جدید به نام SDEX2M2 طراحی کرده است که حافظه‌های SSD M.2 NVMe را به دستگاه‌هایی مانند Nintendo Switch 2 که از اسلات microSD Express پشتیبانی می‌کنند، متصل می‌کند.

آداپتور SDEX2M2: اتصال مستقیم SSD به کنسول بازی

طراحی این برد در عین سادگی، بسیار هوشمندانه است. وظیفه اصلی آن، هدایت مستقیم سیگنال‌های PCIe از یک حافظه SSD M.2 NVMe با فرم فاکتور 2230 به کانکتور microSD Express است. این یعنی داده‌ها بدون هیچ‌گونه تبدیل یا پردازش اضافی منتقل می‌شوند که به حفظ حداکثر سرعت کمک می‌کند.

نگاهی به طراحی فنی و قطعات

روی این برد کوچک تنها سه قطعه اصلی دیده می‌شود که نشان از طراحی بهینه آن دارد:

ویژگی	توضیحات
سوکت M.2 2230 M-Socket	برای نصب مستقیم SSD.
مهره فریت (Ferrite Bead) 220 اهم	برای کاهش نویز و تداخل الکترومغناطیسی.
مقاومت پول‌آپ (Pull-up) اختیاری	یک مقاومت با ظرفیت ۱۰ تا ۱۰۰ کیلواهم که روی مسیر PERST# قرار می‌گیرد. این قطعه به پایداری دستگاه در حالت بیکاری (Idle) کمک می‌کند، هرچند نیاز قطعی به آن نیازمند آزمایش‌های بیشتر است.

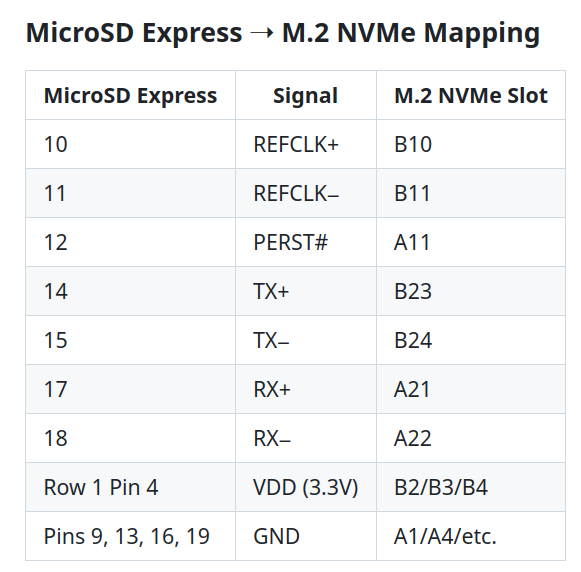

نگاشت حافظه MicroSD-Express-M.2-NVMe

وضعیت پروژه و فایل‌های متن‌باز

جزئیات بیشتر این پروژه در گیت‌هاب (GitHub) در دسترس قرار گرفته است. نکته جالب این است که اگرچه فایل‌های KiCAD برای یک «کارت ساختگی» (Dummy Card) منتشر شده، اما فایل‌های طراحی خود آداپتور هنوز ارائه نشده‌اند. در حال حاضر، پوشه «فایل‌های ساخت» (Manufacturing Files) تنها شامل لیست قطعات (BoM)، جدول نگاشت سیگنال‌ها، شماتیک‌های PNG و یک فایل JSON است. با توجه به اینکه پروژه به‌تازگی منتشر شده، این احتمال وجود دارد که فایل‌های تکمیلی در آینده اضافه شوند.

هشدارها و محدودیت‌های مهم

توسعه‌دهنده این پروژه هشدارهای مهمی را برای کاربران ذکر کرده است که باید حتماً به آن‌ها توجه شود:

فقط از درایوهای کم‌مصرف استفاده کنید: توصیه می‌شود تنها از حافظه‌های M.2 2230 NVMe کم‌ولتاژ و کم‌مصرف استفاده شود تا از آسیب به دستگاه میزبان جلوگیری گردد.
به اسلات‌های استاندارد MicroSD متصل نکنید: تلاش برای اتصال این آداپتور به اسلات‌های MicroSD معمولی و قدیمی نه تنها کار نخواهد کرد، بلکه پتانسیل آسیب رساندن جدی به دستگاه شما را دارد.
ظاهر نامتعارف: پس از اتصال، این آداپتور به شکل نامتعارفی از بدنه دستگاه بیرون می‌زند که استفاده دائمی از آن را کمی دشوار می‌کند.

آزمایشی با آداپتور SDEX2M2

اگرچه شکل فیزیکی این آداپتور آن را برای استفاده روزمره نامناسب می‌کند، اما پروژه SDEX2M2 یک آزمایش و یک اثبات مفهوم (Proof-of-concept) فوق‌العاده است. این طرح به خوبی پتانسیل عظیم استاندارد microSD Express را به نمایش می‌گذارد و نشان می‌دهد که چگونه می‌توان سرعت و ظرفیت ذخیره‌سازی دستگاه‌های قابل حمل را در آینده‌ای نزدیک متحول کرد.
