به گفته CNX Software – Embedded Systems News :
مدل M5Stack PaperColor یا M5Paper Color، یک کیت توسعه مبتنی بر ESP32-S3 است که به یک نمایشگر ۴ اینچی E Ink Spectra 6 تمام رنگی با رزولوشن ۶۰۰×۴۰۰ مجهز شده و برای ارائه هر دو ویژگی مصرف کممصرف و قابلیت رویت بالا زیر نور شدید طراحی شده است.
در حالی که نمایشگر رنگی ePaper ستاره این نمایش است، این کیت توسعه ویژگیهای دیگری از جمله اسلات کارت microSD برای ذخیرهسازی، میکروفون با قابلیت حذف اکو، اسپیکر ۱ وات، سنسور دما و رطوبت، چندین دکمه، دو عدد LED RGB، فرستنده IR (مادون قرمز) و یک کانکتور Grove برای توسعه سیستم را نیز دارا میباشد. در رابطه با تامین توان، یک باتری ۱۲۵۰ میلیآمپر ساعتی در آن امبدد که از طریق پورت USB Type-C دستگاه قابل شارژ است.
| بخش | مشخصات |
|---|---|
| SoC | Espressif ESP32-S3R8 |
| پردازنده | میکروکنترلر دو هستهای Tensilica LX7 تا فرکانس ۲۴۰ مگاهرتز با دستورالعملهای برداری (vector) برای شتابدهی هوش مصنوعی |
| حافظه | 8MB PSRAM |
| بیسیم | اتصال 2.4 GHz وایفای 4 و بلوتوث 5.0 LE + Mesh |
| ذخیرهسازی | 16MB SPI flash سوکت کارت MicroSD |
| نمایشگر | نمایشگر ۴ اینچی کاغذ الکترونیک تمام رنگی E Ink Spectra 6 مدل ED2208-DOA |
| رزولوشن | ۶۰۰×۴۰۰ |
| نرخ نوسازی (Refresh rate) | حدود ۱۵ تا ۱۹ ثانیه، نیاز به تایید، فرض بر اساس تجربه ما با سایر نمایشگرهای رنگی E Ink |
| صدا | کدک صوتی ES8311 ADC صوتی ES7210 اسپیکر 1W @ 8Ω مدل 2520 با تقویتکننده صوتی AW8737A میکروفون MEMS با مدار داخلی AEC |
| USB | یک عدد پورت USB Type-C برای منبع تغذیه و برنامهریزی |
| سنسور | سنسور دما و رطوبت SHT40 |
| توسعه | کانکتور ۴ پین Grove |
| متفرقه | ۳ عدد دکمه کاربر، ۱ عدد دکمه Power فرستنده مادون قرمز (Infrared emitter) ۲ عدد LED RGB ساعت بلادرنگ (RTC) مدل RX8130CE |
| منبع تغذیه | ۵ ولت از طریق پورت USB Type-C باتری داخلی ۱۲۵۰ میلیآمپر ساعت |
| مصرف جریان | حالت انتظار (Standby): 92.53uA بار کامل (Full Load): 211.97mA |
| ابعاد | ۱۰۳.۹ در ۷۰.۸ در ۸.۵ میلیمتر |
| وزن | ۷۳.۳ گرم |

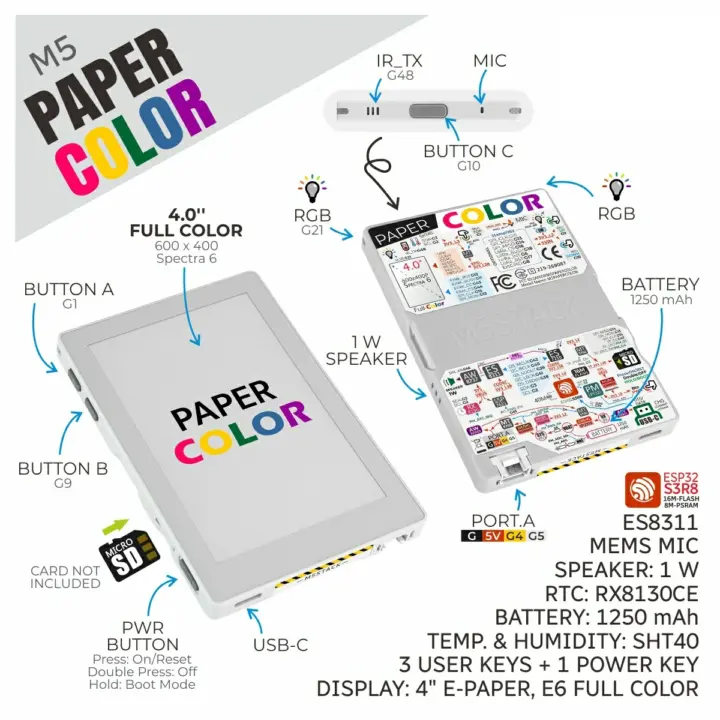

M5Stack PaperColor
شرکت M5Stack دستورالعملهایی را برای برنامهنویسی کیت توسعه PaperColor با استفاده از Arduino IDE و کتابخانههای M5Unified، M5GFX و M5PM1، به همراه نمونه کدها و اطلاعات فنی تکمیلی در اینجا خود ارائه کرده است. به طرز عجیبی، هیچ اشارهای به فریمورک ESP-IDF یا محیط برنامهنویسی بصری UIFlow2 که با اکثر دستگاههای M5Stack سازگار است، نشده است. کاربردهای هدف پلتفرم شامل قاب عکس دیحیتال هوشمند، پنلهای نمایش داده و تابلوهای اعلانات الکترونیکی است.
اگرچه این اولین کیت توسعه ePaper رنگی از M5Stack است، اما در حال حاضر رقبایی مانند Seeed Studio reTerminal E1002 دارد که دارای نمایشگر رنگی بزرگتر ۷.۳ اینچی E Ink با درایور ESP32-S3 است و همگی در یک محفظه پلاستیکی قرار گرفتهاند. حتی کیتهای توسعه ePaper رنگی بیشتری بدون محفظه (بدنه) وجود دارند، اما آن مورد مستقیمترین رقیبی بود که به ذهن میرسید.

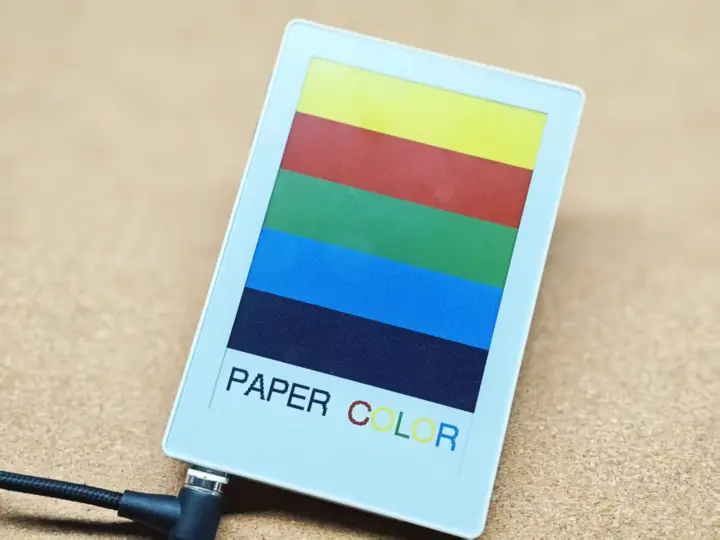

مثال رنگینکمان (Rainbow) در راهنمای شروع به کار آردوینو
نویسنده: آرویدتک
متخصص الکترونیک
وبسایت: http://www.arvidtek.com
