به گفته CNX Software – Embedded Systems News
شرکت Microchip سری محصولات dsPIC33 خود را با معرفی خانواده dsPIC33CK Value Line گسترش داده است. این سری جدید شامل کنترلرهای سیگنال دیجیتال (DSC) ۱۶ بیتی و ارزانقیمت است که به طور اختصاصی برای کاربردهای کنترل موتور طراحی شدهاند. این قطعات عملکرد قطعی (deterministic) تا ۱۰۰ MIPS را ارائه میدهند و با جفت شدن با PWM با رزولوشن بالا و یک ADC دوازده بیتی، برای وظایف کنترل میدانمحور (FOC) موتور و سنجش دقیق مناسب هستند.
این DSCها برای پر کردن شکاف بین میکروکنترلر های پایه و قطعات پیشرفته dsPIC33A طراحی شدهاند. این خانواده حافظه فلش از ۳۲ کیلوبایت تا ۲۵۶ کیلوبایت را ارائه میدهد، از تجمیع عملکردها برای کاهش تعداد قطعات و هزینه BOM پشتیبانی میکند و در نسخههای دارای گرید خودرویی (AEC-Q100 Grade 1) همراه با قابلیت secure boot در دسترس است.

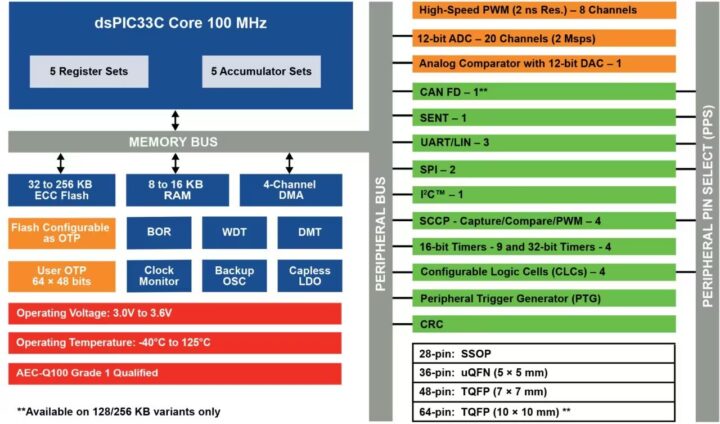

dsPIC33CK MC0 Value Line DSC بلوک دیاگرام
در بخش نرمافزاری، DSCهای dsPIC33CK Value Line توسط محیط MPLAB X IDE به همراه کامپایلر MPLAB XC-DSC و MPLAB Code Configurator پشتیبانی میشوند، مشابه سایر محصولات میکروکنترلر و DSC شرکت Microchip. این شرکت اشاره کرده است که این DSCها CAN در زمینههای لمسی/HMI، سنجش پیشرفته، لوازم خانگی، اتوماسیون صنعتی و بخشهای پایه خودرو (سنسورها/عملگرها) مورد استفاده قرار گیرند.

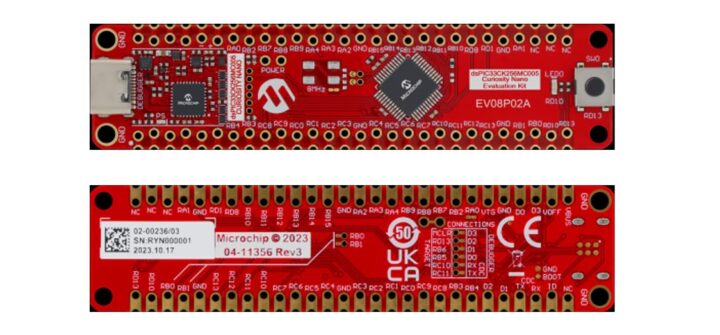

dsPIC33CK Value Line Curiosity Nano Evaluation Kit
شرکت Microchip یک برد ارزانقیمت Curiosity Nano را برای نمونهسازی سریع کاربردهای کنترل موتور با استفاده از DSC مدل dsPIC33CK256MC005 عرضه کرده است. این برد دارای یک DSC با سرعت ۱۰۰ مگاهرتز، ۲۵۶ کیلوبایت حافظه ECC Flash، ۱۶ کیلوبایت RAM، ADC دوازده بیتی ۲ MSPS، DAC، مقایسهکننده و PWM سرعت بالا است و همچنین یک دیباگر داخلی برای برنامهریزی و دیباگ بدون نیاز به ابزارهای خارجی دارد. این برد CAN با استفاده از Click برد، آداپتورهای لمسی و سایر لوازم جانبی Curiosity Nano برای کاربردهای کنترل موتور، سنجش و سیستمهای امبدد گسترش یابد.

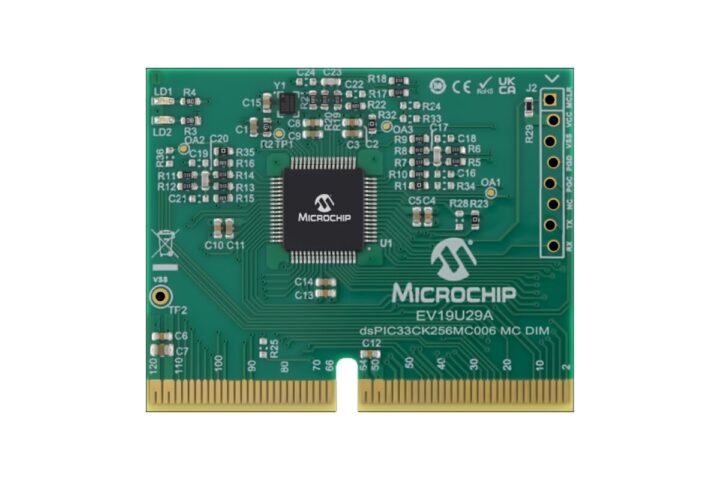

dsPIC33CK256MC006 Value Line Motor Control DIM
این شرکت همچنین ماژول dsPIC33CK256MC006 Motor Control DIM را ارائه میدهد که یک ماژول دو-ردیفه (dual-in-line) طراحی شده برای DSCهای سری dsPIC33CK Value Line جهت کاربردهای کنترل موتور است. این ماژول دارای نسخه ۶۴ پین dsPIC33CK256MC006 است و از برد اینورتر خارجی برای بازخورد جریان موتور پشتیبانی میکند، که امکان توسعه و تست با پلتفرمهای اینورتر MCS میکروچیپ مانند MCLV-48V-300W و MCHV-230VAC-1.5kW را فراهم میسازد. این ماژول برای نمونهسازی سریع طرحهای کنترل موتور طراحی شده است، اما شرکت سازنده ذکر کرده است که با برد اینورتر قدیمی مبتنی بر PIM سازگار نیست.
خانواده dsPIC33CK Value Line DSC به همراه کیت توسعه ارزیابی Curiosity Nano و ماژول Motor Control DIM به صورت مستقیم از Microchip قابل خریداری هستند.
نویسنده: آرویدتک
متخصص الکترونیک
وبسایت: http://www.arvidtek.com
