Microchip PIC32-BZ6 معرفی شد: MCU بی‌سیم چندپروتکله با BLE 6.0، Thread و Matter

4 بازدید

۱۴۰۴-۰۸-۱۰

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

Microchip با خانواده PIC32-BZ6 یک MCU بی‌سیم تک‌تراشه و چندپروتکله (با نسخه ماژولی دارای گواهی RF) برای خانه هوشمند، اتوماسیون صنعتی و خودرو معرفی کرده است. هسته Arm Cortex-M4F 128 MHz، BLE 6.0، Thread و Matter، دو CAN-FD، Ethernet، USB، لمس خازنی CVD، موتور کنترل، و امنیت سخت‌افزاری با Secure Boot و OTA از ویژگی‌های کلیدی آن است. برد توسعه Curiosity نیز عرضه شده است.

Microchip خانواده جدید PIC32-BZ6 را به‌عنوان MCUهای بی‌سیم تک‌تراشه چندپروتکله معرفی کرده که به‌صورت ماژول‌های دارای تأییدیه RF نیز در دسترس‌اند و برای کاربردهای خانه هوشمند، اتوماسیون صنعتی و خودروسازی طراحی شده‌اند.

این ماژول از Bluetooth LE 6.0، Thread و Matter مبتنی‌بر IEEE 802.15.4 و همچنین پروتکل‌های مش اختصاصی پشتیبانی می‌کند. برای ارتباطات سیمی، دو پورت CAN-FD، یک 10/100 Mbps Ethernet MAC و یک ترنسیور USB 2.0 full-speed در نظر گرفته شده است. از دیگر قابلیت‌ها می‌توان به لمس خازنی مبتنی‌بر CVD و اینترفیس‌های کنترل موتور برای اپلیکیشن‌های تعاملی اشاره کرد.

به‌عنوان یک MCU امن، PIC32-BZ6 یک موتور امنیتی سخت‌افزاری، Secure Boot مبتنی‌بر ROM و شتاب‌دهنده‌های رمزنگاری را یکپارچه کرده و OTA را برای مدیریت بلندمدت دستگاه ارائه می‌دهد. این میکروکنترلر تا 54 پایه GPIO، گزینه‌های متعدد پایه و پکیج (تا 132 پایه VQFN)، و گونه‌های خودروئی با محدوده دمایی -40°C تا +125°C را ارائه می‌کند.

مشخصات Microchip PIC32-BZ6

بخش	جزئیات
MCU Core	128 MHz Arm Cortex-M4F با واحد محاسبات اعشاری (FPU) و افزونه‌های DSP
حافظه	512 KB SRAM چند پورت با ECC و نگهداشت پشتیبان
حافظه	4 KB Tightly Coupled Memory (TCM)
ذخیره‌سازی	64 KB ROM برای Secure Boot
ذخیره‌سازی	72 KB Boot Flash (قابل‌پیکربندی برای کد کاربر و Security Hash)
ذخیره‌سازی	2 MB Flash روی‌تراشه با ECC و Prefetch (دوام 20K چرخه، نگهداشت 20 سال)
ذخیره‌سازی	3072-bit eFuse برای کلید و پیکربندی
ذخیره‌سازی	رابط QSPI خارجی با پشتیبانی XIP
نمایشگر	پشتیبانی تا 480×272 TFT از طریق LCC و کنترلر maxTouch روی I²C
بی‌سیم	Bluetooth Low Energy 6.0 (2M/1M/500K/125K)
بی‌سیم	IEEE 802.15.4 برای Thread 1.4، Matter، Zigbee 3.0 و 2.4 GHz اختصاصی
بی‌سیم	TX تا +11 dBm، حساسیت RX تا −108 dBm
سیمی	10/100 Mbps Ethernet MAC با IEEE 1588 PTP
USB	حداکثر 2× پورت USB 2.0 High-Speed
GPIO و I/O	تا 54× GPIO با PPS
سریال	6× SERCOM (قابل‌پیکربندی به UART/SPI/I²C) + 1× I²C اختصاصی
شبکه خودرویی	تا 2× CAN-FD
تایمر/PWM	تا 10× تایمر 16-بیتی، 3× TCC (تا 34 کانال PWM)
آنالوگ	2× ADC دقت 12-بیت (تا 1 Msps، 19 کانال)
آنالوگ	DAC هفت‌بیتی، 2 مقایسه‌گر آنالوگ
تاچ	تا 18 کانال لمس خازنی CVD
حرکتی	Quadrature Encoder Interface (QEI)
امنیت	Immutable Secure Boot ROM، موتور رمزنگاری سخت‌افزاری
رمزنگاری	AES-128/192/256، SHA-256/384، ECC، RSA، TRNG
کلیدهای امن	3072-bit eFuse و قفل دیباگ
توان	1.9–3.6 V، PMU داخلی با حالت Buck/LDO و حالت‌های خواب متعدد
پکیج SoC	PIC32CX2051BZ62132 با 132-pin DQFN (10×10 mm)
ماژول	PIC32WM-BZ6204UE با 83 پین SMD، پشتیبانی از کانکتور U.FL (19×25×2.75 mm)
دما	−40°C تا +125°C (AEC-Q100 Grade 1)
گواهی‌ها (ماژول)	FCC, ISED, CE, UKCA, Bluetooth SIG, RoHS, REACH

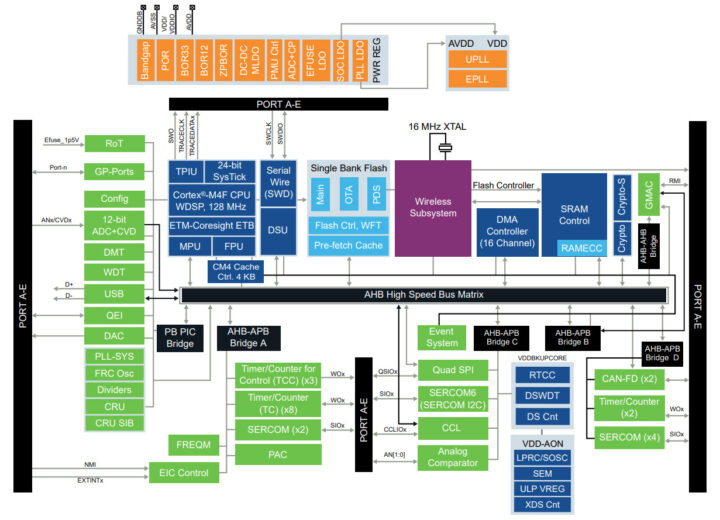

بلوک دیاگرام PIC32CX BZ6 SoC

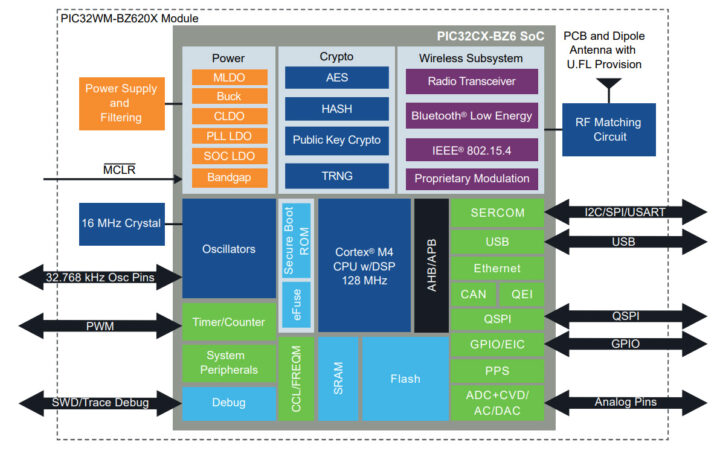

مدل بلوک دیاگرام PIC32WM BZ6

پشتیبانی نرم‌افزاری

خانواده PIC32-BZ6 توسط MPLAB X IDE و فریمورک MPLAB Harmony v3 پشتیبانی می‌شود و کتابخانه‌هایی برای Bluetooth LE، Thread و Matter در اختیار می‌گذارد. همچنین با Zephyr RTOS سازگار است تا توسعه IoT را تسهیل کند.

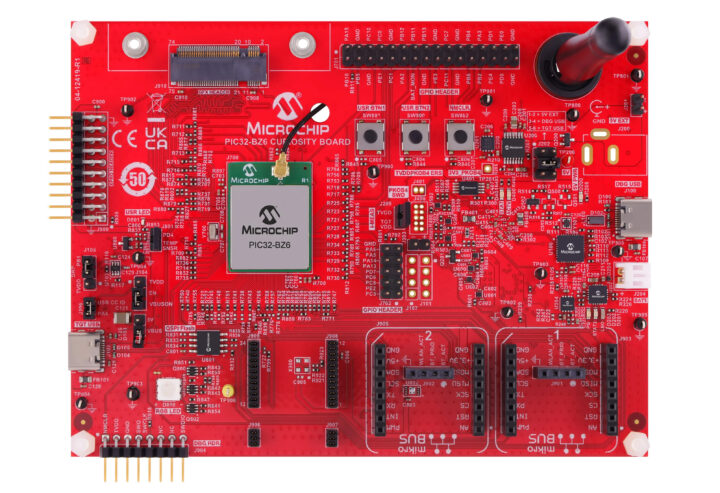

برد EV31U42A PIC32 BZ6

برد توسعه و ارزیابی

برای تسهیل توسعه، شرکت برد PIC32-BZ6 Curiosity (EV31U42A) را ارائه کرده است؛ یک پلتفرم چندپروتکله مبتنی‌بر MCU بی‌سیم PIC32WM-BZ6204UE. این برد از دو CAN-FD، Ethernet و USB پشتیبانی می‌کند. هدرهای گسترش mikroBUS و Xplained Pro، پروگرامر/دیباگر روی‌برد، و Secure Boot با رمزنگاری سخت‌افزاری نیز تعبیه شده‌اند. تغذیه از طریق USB Type-C یا باتری Li-Po انجام می‌شود و برای نمونه‌سازی صنعتی، خودرویی و IoT مناسب است.

پیش‌تر Microchip، MCU بی‌سیم PIC32MZ-W1 با Wi-Fi، CAN Bus و Ethernet و همچنین ماژول WBZ451PE با پشتیبانی Bluetooth Low Energy 5.2 و Zigbee 3.0 را معرفی کرده بود. همچنین میکروکنترلر PIC32CZ CA مبتنی‌بر Cortex-M7 با پشتیبانی نمایشگر عرضه شده است. بااین‌حال، این نخستین‌بار است که یک MCU چندپروتکله با پشتیبانی همزمان از BLE 6.0، Thread و Matter را می‌بینیم که همزمان برای کنترل موتور و کاربردهای لمسی نیز طراحی شده است.

قیمت و دسترس‌پذیری

PIC32CX2051BZ62132 (SoC) و PIC32WM-BZ6204UE (ماژول) از طریق Microchip Store در دسترس‌اند؛ قیمت SoC برای یک واحد $5.41 و قیمت ماژول برای یک واحد $7.47 است (قیمت با افزایش تیراژ کاهش می‌یابد). برد PIC32-BZ6 Curiosity نیز در Microchip Store با قیمت $85.00 و در Digikey با قیمت $91.17 عرضه می‌شود. اطلاعات بیشتر در صفحه محصول و اطلاعیه خبری در دسترس است.
