سنسور تشخیص سطح مایع mmWave با امواج میلیمتری 80 GHz، پشتیبانی از ModBus
به گفته cnx-software
معرفی و فناوری مورد استفاده
سنسور تشخیص سطح مایع با فرکانس ۸۰ گیگاهرتز (با دقیق‌ترین فرکانس ۷۹ گیگاهرتز) از تکنولوژی راداری با امواج ممتد مدوله شده فرکانسی (FMCW) بهره می‌برد. این فناوری امکان دقت بسیار بالایی در تشخیص سطوح مایعات را ارائه می‌دهد و مرتبط با بردهای توسعه نظیر آردوینو توسط رابط UART است. مناسب برای کاربردهایی نظیر مدیریت هوشمند آب، کنترل فرایندهای صنعتی و نظارت بر وقایع زیست محیطی می‌باشد.
مشخصات فنی
| مؤلفه | مشخصات | توضیحات |
|---|---|---|
| فرکانس ارسال | ۷۷ تا ۸۱ گیگاهرتز | فرکانس میانی ۷۹ گیگاهرتز، پهنای باند ۴ گیگاهرتز |
| قدرت خروجی (EIRP) | ۱۳ تا ۲۰ دسی‌بل میلی‌وات | — |
| مدولاسیون | FMCW | — |
| بُرد تشخیص | ۰.۱۵ تا ۴۰ متر | — |
| دقت | ±۵ میلی‌متر | — |
| وضوح | ۱ میلی‌متر | — |
| زمان راه‌اندازی | ۱۰۰ میلی‌ثانیه | — |
| رابط میزبان | UART (پروتکل Modbus) | — |
| ولتاژ کاری | ۳٫۵ تا ۵ ولت | — |
| جریان کاری | ۳۰ میلی‌آمپر | — |
| ابعاد | ۳۵ x ۳۵ x ۱٫۲ میلی‌متر | — |
| وزن ماژول | ۵ گرم؛ با لنز ۴۶ گرم | — |
| دامنه دمایی | -۴۵ تا +۸۵ درجه سلسیوس | — |

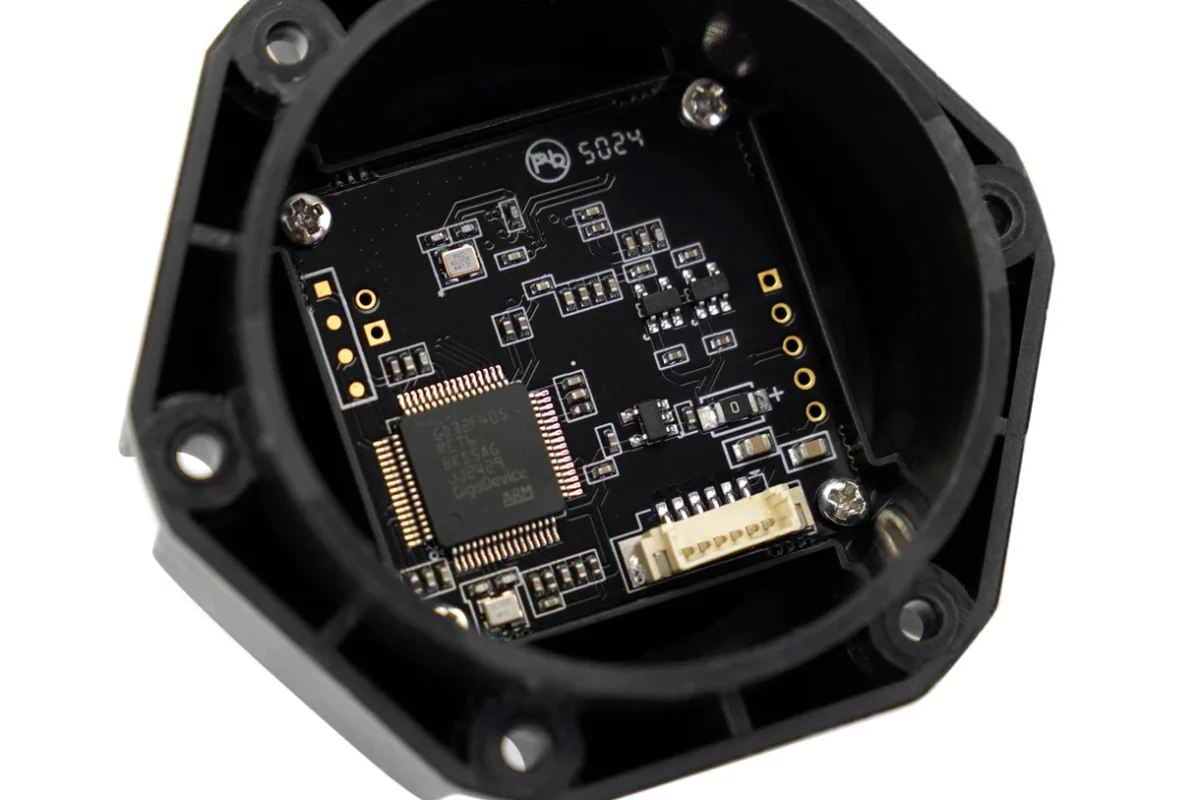

حسگر عمق مایع GD32F405-MCU
کاربرد و نصب
این سنسور برای نظارت بر مخازن بزرگ آب مانند سد‌ها و رودخانه‌ها، و همچنین مخازن صنعتی عمیق مناسب است. قابلیت نصب آسان بر روی برد آردوینو از طریق UART (Tx، Rx، 5V، GND) و استفاده از کتابخانه LiquidLevelDetection به آن اجازه می‌دهد تا با دقت و کارایی بالا کار کند. عدسی باریک با زاویه تابش بسیار محدود ±3 درجه به کاهش تداخلات و بهبود دقت کمک می‌کند.
قیمت و دسترسی
سنسور سطح مایع mmWave هشتاد گیگاهرتزی در DFRobot با قیمت ۵۹ دلار به فروش می‌رسد. همچنین در بازارهای دیگر نیز می‌توان نمونه‌های پیشرفته‌تری با قیمت‌های بالاتر مشاهده کرد. برخی از کلیدهای سطح آب ارزان‌تر نیز در بازار موجود است.

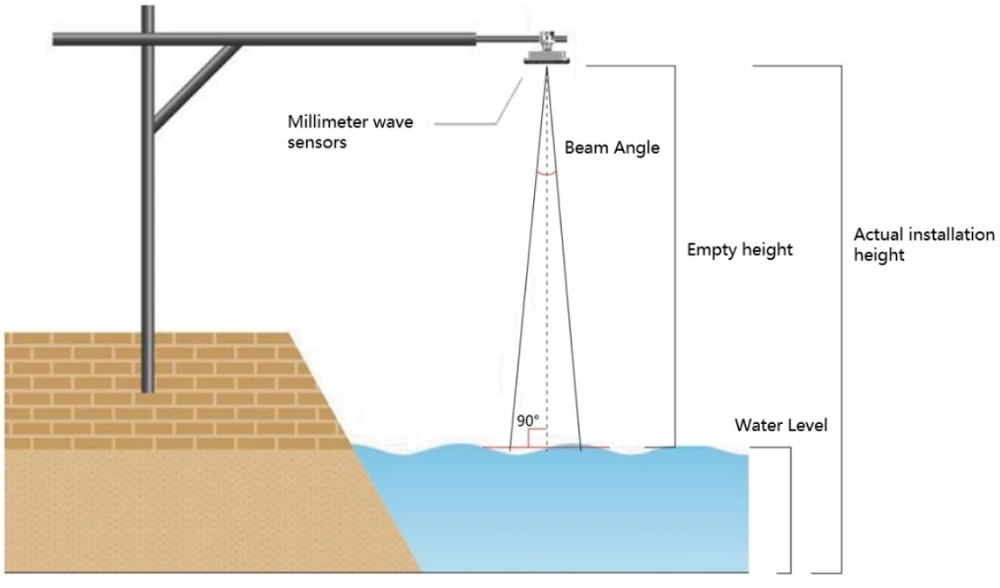

نصب تشخیص سطح مایع با موج میلیمتری ۸۰ گیگاهرتز
نویسنده: آرویدتک
متخصص الکترونیکوبسایت: http://www.arvidtek.com
