معرفی Moddo Pinch؛ کوچک‌ترین برد ۳۲ بیتی سازگار با آردوینو در جهان

به گفته CNX Software – Embedded Systems News

شرکت کانادایی Moddo، برد مدل Pinch را طراحی کرده است که ادعا می‌کند تاکنون کوچکترین برد ۳۲ بیتی سازگار با Arduino در جهان است و ابعاد آن تنها ۱۰.۹ در ۱۰.۵ میلی‌متر است.

این برد از یک میکروکنترلر مدل Microchip SAMD11 Cortex-M0+ با ۴ کیلوبایت SRAM و ۱۶ کیلوبایت حافظه Flash بهره می‌برد و دارای یک RGB LED، دکمه ریست/بوت‌لودر، رگولاتور ۳.۳ ولت LDO، یک پورت USB-C و در مجموع ۱۲ پایه GPIO است.

مشخصات فنی Moddo Pinch:

• میکروکنترلر: Microchip SAM D11 (ATSAMD11D14A)
• هسته پردازشی (MCU): پردازنده مدل ARM Cortex-M0+ با فرکانس کاری تا ۴۸ مگاهرتز
• حافظه RAM: ظرفیت ۴ کیلوبایت SRAM
• حافظه ذخیره‌سازی: ۱۶ کیلوبایت Flash (۱۲ کیلوبایت برای کد برنامه‌ها، ۴ کیلوبایت برای بوت‌لودر)
• درگاه USB: یک پورت USB Type-C برای تغذیه، برنامه‌نویسی (سریال CDC) و HID
• توسعه: هدر ۱۶ پین (فاصله پایه‌ها ۱.۲۷ میلی‌متر)
  • ۱۲ پایه GPIO (D0–D11)
  • ۵ ورودی آنالوگ (A0–A4)
  • ۱۱ خروجی PWM
  • ۱ خروجی DAC
  • یک I2C، یک SPI، دو UART (مالتی‌پلکس شده با USB و پایه‌های D5/D6)
• دیباگ (عیب‌یابی): رابط SWD روی پایه‌های D5 (SWCLK) و D6 (SWDIO)
• متفرقه:
  • RGB LED (متصل به D12–D14)
  • دکمه ریست
• تغذیه:
  • ۵ ولت از طریق USB-C با حداکثر جریان خروجی ۵۰۰ میلی‌آمپر
  • خروجی ۳.۳ ولت LDO با حداکثر جریان ۳۰۰ میلی‌آمپر
• ابعاد: ۱۰.۹ در ۱۰.۵ میلی‌متر
• وزن: نامشخص

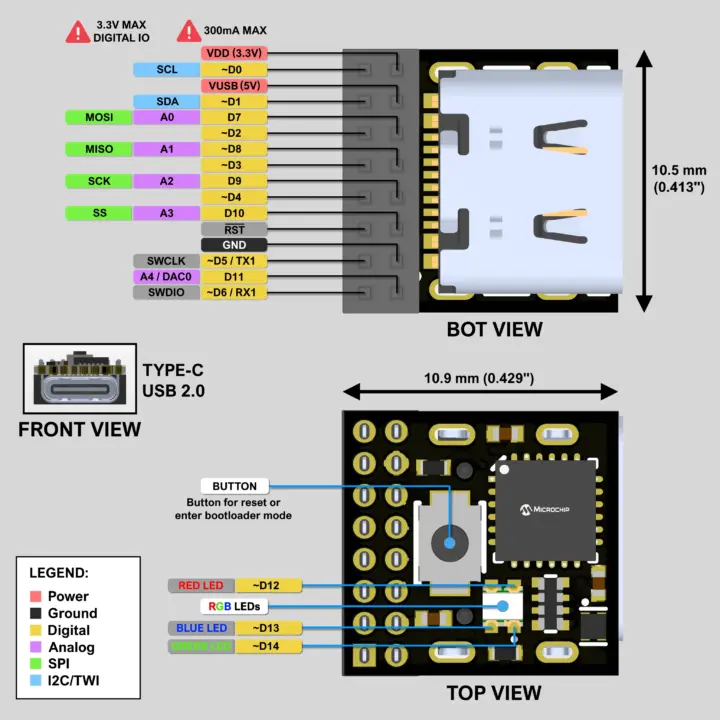

نمودار پایه‌ها (Pinout)

این برد با Arduino IDE سازگار است. به سادگی آدرس URL زیر را در لیست «Additional Boards Manager URLs» در پنجره تنظیمات (Preferences) اضافه کنید:

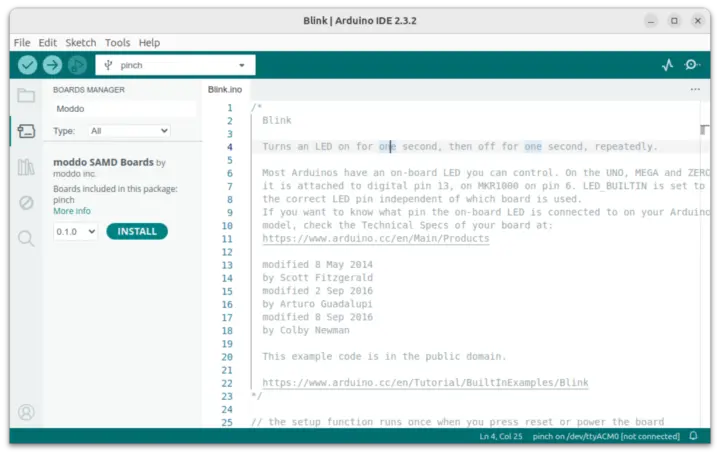

پس از آن، پکیج بردهای moddo SAMD را نصب کرده و برد pinch را انتخاب کنید. زمانی که من امتحان کردم مشکلی در این پکیج وجود داشت و نصب نمی‌شد، اما احتمالاً یک ایراد جزئی است که به راحتی رفع می‌شود… [به‌روزرسانی: مشکل برطرف شده است!]

این شرکت جزئیات فنی بیشتر و گزینه‌های مربوط به بردهای آردوینو را در GitHub ارائه داده است. Moddo معتقد است این برد برای ساخت پروژه‌های بسیار فشرده به اندازه کافی کوچک است و برای دستگاه‌های HID مانند صفحه‌کلید و ماوس از طریق پروتکل Native USB بسیار مناسب است.

اگرچه ابعاد کوچک برای استفاده نهایی در محصول عالی است، اما در زمان توسعه کار با آن چندان راحت نیست، به خصوص زمانی که مجبور به استفاده از هدرهای GPIO با فاصله ۱.۲۷ میلی‌متر باشید. به همین دلیل، شرکت یک کیت توسعه نیز ارائه می‌دهد که شامل یک برد Breakout با سوراخ‌های متالیزه با فاصله استاندارد ۲.۵۴ میلی‌متر و سه هدر است.

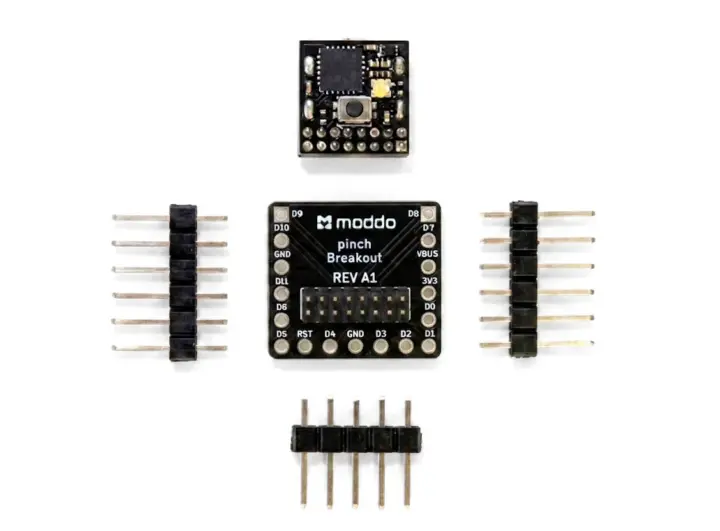

کیت PCB برد Pinch

هر از چند گاهی، ما درباره کوچکترین بردهای سازگار با Arduino در جهان می‌نویسیم و بدیهی است که این رکورد در طول سال‌ها تغییر می‌کند. رکورددار قبلی، برد ATTO با ابعاد ۱۱.۵ در ۱۰.۳ میلی‌متر بود که به جای استفاده از میکروکنترلر قدرتمندتر ۳۲ بیتی ARM Cortex-M0+ موجود در Pinch، بر پایه یک میکروکنترلر ۸ بیتی Microchip ATmega32U4 AVR ساخته شده بود. در واقع یک مورد کوچکتر دیگر نیز وجود دارد؛ برد RPDot مبتنی بر Raspberry Pi RP2040 که ابعاد آن تنها ۱۰ در ۱۰ میلی‌متر است، اما فاقد پورت USB-C بوده و هیچ‌گاه به تولید تجاری نرسیده است.
