به گفته cnx-software
ماژول n-Fuse ZBC-M2-1630 که با نام ZBC26-M2-1630 نیز شناخته میشود، یک ماژول M.2 1630 از نوع Key A/E است که بر پایه ماژول MGM260P از شرکت Silicon Labs طراحی شده. این ماژول از یک SoC چندپروتکله به نام EFR32MG26 بهره میبرد که قابلیت پشتیبانی از Bluetooth، Zigbee و Thread را فراهم میکند. برخلاف دانگلهای USB که برای افزودن این پروتکلها رایج هستند، یافتن کارتهای M.2 یا mPCIe با این قابلیتها دشوار است. این محصول بهعنوان جایگزینی مناسب برای افراد و شرکتها معرفی شده و امکانات پیشرفتهای را در اختیار کاربران قرار میدهد.
مشخصات فنی این ماژول شامل جزئیات سختافزاری و قابلیتهای بیسیم است که در ادامه بهصورت کامل بررسی میشود:
مشخصه | جزئیات |
---|---|
ماژول بیسیم | Silicon Labs MGM260P |
پردازنده (SoC) | EFR32MG26 با هسته Arm Cortex-M33 در فرکانس 78 مگاهرتز، مجهز به دستورات DSP و واحد محاسبات اعشاری |
شتابدهنده هوش مصنوعی/یادگیری ماشین (AI/ML) | پردازشگر Matrix Vector با سرعت 8 برابر و مصرف انرژی 6 برابر کمتر از Cortex-M33 |
حافظه | 256 کیلوبایت SRAM |
فضاي ذخیرهسازی | 1536 کیلوبایت فلش |
پشتیبانی بیسیم | Bluetooth 5.3 (1M/2M/LR) و Bluetooth Mesh، رادیوی 802.15.4 برای Zigbee، Thread و Matter over Thread، پروتکل اختصاصی 2.4 گیگاهرتز |
رادیو | قدرت ارسال تا +20 dBm، حساسیت دریافت -98.5 dBm در BLE 1 Mbps و -106.0 dBm در 802.15.4 |
امنیت | بوت امن با Root of Trust، شتابدهنده رمزنگاری سختافزاری، تولیدکننده اعداد تصادفی واقعی (TRNG)، Arm TrustZone |
رابط میزبان | اتصال M.2 1630 A-E-Key با پورت مجازی USB COM تا سرعت 460800 باند از طریق تراشه CP2102 |
آنتن | کانکتور U.fl با امپدانس 50 اهم |
دیباگ | پدهای لحیمی SWD |
ولتاژ ورودی | 1.71 تا 3.8 ولت |
مصرف انرژی | 5.2 میلیآمپر در حالت دریافت (250 kbps)، 4.5 میلیآمپر در حالت دریافت (1 Mbps)، جریان ارسال از 4.8 تا 158 میلیآمپر بسته به توان خروجی |
ابعاد | 30 × 16.5 × 3.2 میلیمتر (ماژول M.2 1630) |
دامنه دما | 20- تا 55+ درجه سانتیگراد |
وزن | 4 گرم |
گواهینامهها | CE، RoHS، REACH |
گارانتی | 12 ماه برای مشتریان B2B، 24 ماه برای مشتریان B2C |
ماژول ZBC-M2-1630 با استاندارد M.2 1630 A-E-Key سازگار است و میتواند با هر میزبانی که پورت USB را از طریق کانکتور M.2 ارائه میدهد، استفاده شود. طراحی این ماژول از کانکتور U.fl برای آنتن بهره میبرد که نسبت به کانکتور IPEX4 مقاومتر است. همچنین، پدهای لحیمی برای دیباگ SWD در دسترس قرار دارد تا توسعهدهندگان بتوانند بهراحتی از آن استفاده کنند.

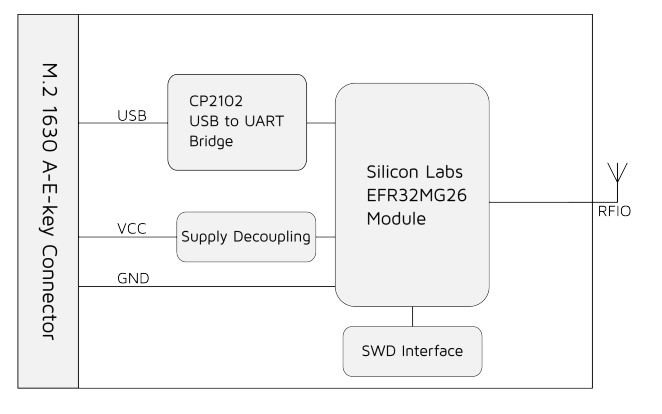

نمودار بلوکی ماژول BLE از Silicon-Labs با کد MGM260P-M2 و با کد Zigbee Thread
شرکت سازنده دو فایل فریمور برای این ماژول ارائه کرده است که از طریق Gecko Bootloader (XMODEM) قابل فلش کردن هستند:
طراحی RCP چندپروتکله OpenThread+Zigbee
طراحی RCP روتر مرزی OpenThread نسخه 1.4 برای Thread
این فریمورها امکانات متنوعی را برای استفاده از پروتکلهای مختلف فراهم میکنند و کاربران میتوانند بر اساس نیاز خود گزینه مناسب را انتخاب کنند.
ماژول ZBC-M2-1630 با قیمت 22.50 یورو (بدون احتساب مالیات و هزینه ارسال) از طریق وبسایت n-Fuse قابل خریداری است. گزینههای اضافی شامل کابل SMA به U.FL و آنتن لاستیکی 3 dBi با فرکانس 868 مگاهرتز با قیمت 6.60 یورو نیز در دسترس است. لینک خرید، دیتاشیت، فایلهای فریمور و اظهارنامه تطابق اتحادیه اروپا در صفحه محصول موجود است.

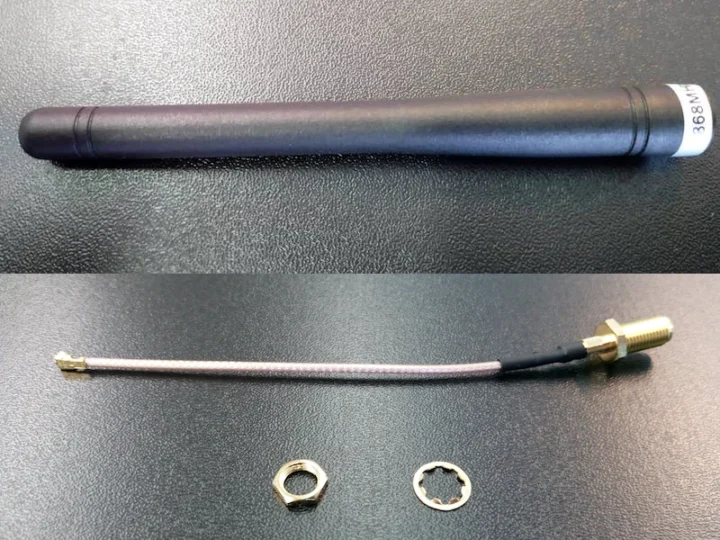

آنتن SMA مگاهرتز
