برد قدرتمند NanoPi R76S با دو پورت 2.5 GbE، پشتیبانی از 16 گیگابایت LPDDR5 و وای‌فای M.2 رونمایی شد

برد قدرتمند NanoPi R76S با دو پورت 2.5 GbE، پشتیبانی از 16 گیگابایت LPDDR5 و وای‌فای M.2 رونمایی شد
39 بازدید
۱۴۰۴-۰۴-۱۸
4 دقیقه
  • نویسنده: مریم میریان
  • درباره نویسنده: ---

به گفته cnx-software

شرکت FriendlyELEC به‌تازگی برد جدید NanoPi R76S را معرفی کرده است که با ویژگی‌های برجسته‌ای مانند دو پورت شبکه 2.5 گیگابیتی، خروجی HDMI، سوکت M.2 برای ماژول WiFi/Bluetooth و پردازنده قدرتمند Rockchip RK3576 با حداکثر 16 گیگابایت حافظه LPDDR5 عرضه می‌شود. این برد که به‌عنوان یک دستگاه شبکه یا سیستم امبدد طراحی شده، گزینه‌ای جذاب برای توسعه‌دهندگان و علاقه‌مندان به فناوری است. در این مقاله، به بررسی مشخصات فنی، قابلیت‌ها و ویژگی‌های این محصول می‌پردازیم.

مشخصات فنی NanoPi R76S

برد NanoPi R76S با تمرکز بر عملکرد بالا و امکانات شبکه طراحی شده است. در ادامه، جزئیات فنی این محصول را مرور می‌کنیم:

ویژگیتوضیحات
پردازنده (SoC)

Rockchip RK3576

هسته‌های CPUهشت هسته‌ای (4 هسته Cortex-A72 با فرکانس 2.2 گیگاهرتز و 4 هسته Cortex-A53 با فرکانس 2.0 گیگاهرتز)
واحد پردازش گرافیکی (GPU)Arm Mali-G52 MC3 با پشتیبانی از OpenGL ES 1.1/2.0/3.2، OpenCL 2.0 و Vulkan 1.2
واحد پردازش عصبی (NPU)شتاب‌دهنده هوش مصنوعی با توان 6 TOPS (INT8) و پشتیبانی از عملیات مختلط INT4، INT8، INT16، BF16، TF32
رم (سیستم مموری)2 یا 4 گیگابایت LPDDR4X یا 16 گیگابایت LPDDR5
حافظه داخلی32 گیگابایت eMMC و اسلات کارت microSD با پشتیبانی از UHS-1
خروجی ویدئوپورت HDMI 2.0 با پشتیبانی از رزولوشن 4Kp60
شبکهدو پورت 2.5GbE از طریق کنترلرهای RTL8125BG با سرعت دریافت 2.30 گیگابیت بر ثانیه و ارسال 2.10 گیگابیت بر ثانیه (تست با iperf3)
اتصال بی‌سیمماژول اختیاری WiFi/Bluetooth از طریق سوکت M.2 E-Key
پورت‌های USBیک پورت USB 3.2 Gen 1 Type-A و یک پورت USB-C (برای تغذیه و انتقال داده)
گسترش‌پذیریاتصال‌دهنده 8 پین GPIO FPC
دیباگهدر UART سه پین با نرخ باود 1.5 مگابیت بر ثانیه
تغذیه5 ولت / 3 آمپر از طریق پورت USB Type-C
ابعادبرد: 58×58 میلی‌متر (8 لایه)؛ با محفظه فلزی: 62.5×62.5×29.2 میلی‌متر
وزن37.5 گرم (بدون محفظه) و 145.5 گرم (با محفظه فلزی)
دمای کاری0 تا 70 درجه سانتی‌گراد
برد روتر با دو پورت ۲.۵ گیگابیتی مبتنی بر Rockchip RK3576

برد روتر با دو پورت ۲.۵ گیگابیتی مبتنی بر Rockchip RK3576

طراحی و ساختار فیزیکی

برد NanoPi R76S به‌صورت یک برد خام یا همراه با محفظه فلزی عرضه می‌شود. این برد با ابعاد کوچک 58×58 میلی‌متر، به‌راحتی در پروژه‌های مختلف قابل استفاده است. محفظه فلزی با ابعاد 62.5×62.5×29.2 میلی‌متر، حفاظت و استحکام بیشتری را برای استفاده در محیط‌های حرفه‌ای فراهم می‌کند.

از دیگر ویژگی‌های طراحی می‌توان به دکمه‌های Power، User و Mask، سه نشانگر LED و کانکtor دو پین برای باتری RTC اشاره کرد. با این حال، یکی از نقاط ضعف این طراحی، عدم دسترسی آسان به هدر UART در حالت استفاده از محفظه است که ممکن است برای برخی کاربران مشکل‌ساز باشد.

برد نانوپای R76S مجهز به حافظه eMMC، وای‌فای M.2 و پین‌های GPIO

برد نانوپای R76S مجهز به حافظه eMMC، وای‌فای M.2 و پین‌های GPIO

قابلیت‌های شبکه و اتصال بی‌سیم

یکی از نقاط قوت NanoPi R76S، وجود دو پورت شبکه 2.5 گیگابیتی است که برای کاربردهای روتر یا سرورهای شبکه بسیار مناسب است. سرعت این پورت‌ها در تست‌های انجام‌شده با ابزار iperf3، به ترتیب 2.30 گیگابیت بر ثانیه برای دریافت و 2.10 گیگابیت بر ثانیه برای ارسال گزارش شده است.

علاوه بر این، این برد از طریق سوکت M.2 E-Key امکان اضافه کردن ماژول WiFi/Bluetooth را فراهم می‌کند. هرچند در حال حاضر ماژول AC200 (WiFi 5 + Bluetooth 5.0) به‌صورت مستقیم در صفحه محصول NanoPi R76S عرضه نشده، اما به قیمت 9.99 دلار در صفحات دیگر قابل تهیه است.

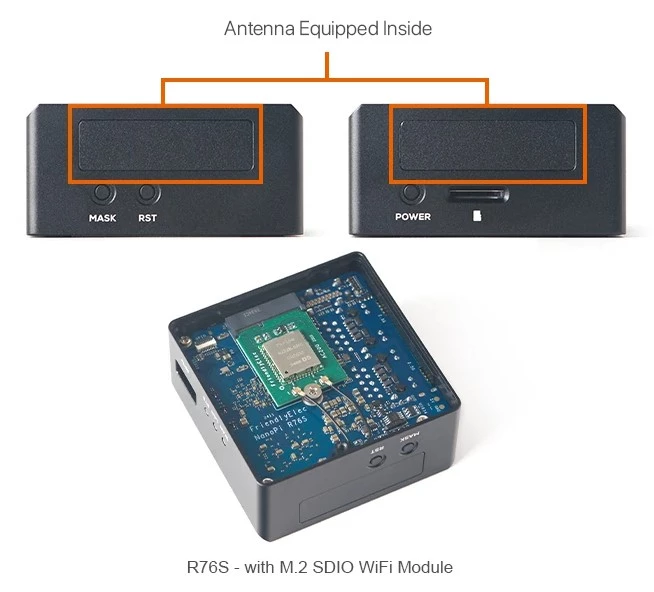

نانوپای R76S با وای‌فای SDIO موبایلی و آنتن‌های داخلی

نانوپای R76S با وای‌فای SDIO موبایلی و آنتن‌های داخلی

سیستم‌عامل‌ها و نرم‌افزارهای پشتیبانی‌شده

FriendlyELEC مجموعه‌ای گسترده از سیستم‌عامل‌ها و ابزارهای نرم‌افزاری را برای NanoPi R76S ارائه کرده است. این مجموعه شامل موارد زیر می‌شود:

  • Alpine Linux
  • Android 14 (Tablet/TV)
  • Buildroot
  • Debian 12 Core و Debian 11 Desktop
  • FriendlyWrt (نسخه فورک شده از OpenWrt) در نسخه‌های 21.02/23.05/24.10
  • OpenMediaVault
  • Proxmox VE
  • Ubuntu 20.04/24.04 Desktop و Ubuntu 24.04 Core

تمامی این سیستم‌عامل‌ها از کرنل لینوکس 6.1 LTS و بوت‌لودر u-boot 2017.09 پشتیبانی می‌کنند. جزئیات بیشتر در مورد سیستم‌عامل‌ها و تصاویر مربوطه در ویکی FriendlyELEC قابل دسترسی است.

مقایسه با سایر دستگاه‌ها

در مقایسه با برد Radxa E52C که مبتنی بر Rockchip RK3582 است، NanoPi R76S دارای خروجی HDMI و سوکت M.2 برای اتصال بی‌سیم است، اما فاقد پورت دیباگ USB-C برای دسترسی آسان به کنسول سریال است. این موضوع ممکن است برای کاربرانی که به دیباگ مداوم نیاز دارند، محدودیت ایجاد کند.

قیمت‌گذاری و دسترسی

NanoPi R76S با قیمت پایه 49 دلار برای مدل ساده با 2 گیگابایت رم و 32 گیگابایت حافظه eMMC عرضه می‌شود. قیمت این محصول در بالاترین پیکربندی با 16 گیگابایت رم و محفظه فلزی به 99 دلار می‌رسد. این برد با توجه به امکانات و عملکردش، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های شبکه و توسعه محسوب می‌شود.
