ماژول NetCube Nagami: مبتنی بر Allwinner T113‑S3 با فرمفکتور mini PCIe و پشتیبانی لینوکس اصلی
به گفته cnx-software
Nagami از NetCube Systems: ماژول Allwinner T113‑S3 با mini PCIe و ESP32، همراه با پشتیبانی لینوکس اصلی
NetCube Systems Nagami یک ماژول System‑on‑Module کوچک مبتنی بر Allwinner T113‑S3 است که بهتازگی به Linux 6.18 افزوده شده. فراتر از پشتیبانی «mainline» لینوکس، این ماژول چند قابلیت غیرمعمول ارائه میکند: فرمفکتور استاندارد mini PCIe و یک همپردازنده ESP32 برای اتصال بیسیم WiFi 4 و Bluetooth 5.x.
Nagami علاوه بر 128MB DDR3 یکپارچه در T113‑S3، دارای eMMC با ظرفیت 4GB، یک Fast Ethernet PHY، و کانکتور Qwiic برای توسعه I2C است. همه ورودی/خروجیها از طریق لبه استاندارد mini PCIe در دسترساند: I/Oهای صوتی، Ethernet، USB 2.0 در حالت OTG/host، و مجموعهای از I/Oهای کمسرعت.
مشخصات Nagami SoM
| ویژگی | جزئیات | یادداشت |
|---|---|---|
| SoC | Allwinner T113-S3 | |
| CPU | Dual‑core Arm Cortex‑A7 @ 1.2GHz؛ کش L1 هر هسته: 32KB I + 32KB D؛ کش L2: 256KB | |
| DSP | HiFi4 تکهسته | |
| VPU | Decode: H.265/H.264 تا 1080p60؛ Encode: JPEG/MJPEG تا 1080p60 | |
| حافظه | 128MB DDR3 | یکپارچه در T113‑S3 |
| ذخیرهسازی | 4GB eMMC | |
| EEPROM | I2C EEPROM (Qwiic‑compatible با MAC address) | |
| شبکه | 10/100Mbps Ethernet PHY (LAN8720A) | |
| بیسیم | WiFi 4 و Bluetooth 5.x از طریق چیپ ESP32 روی UART و SDIO؛ کانکتور آنتن IPEX | |
| کانکتور برد | لبه mini PCIe استاندارد | خروجی همه I/Oها |
| صوت | تا 2× I2S/PCM؛ تا 1× SPDIF In & Output | |
| Ethernet | 10/100Mbps Fast Ethernet | |
| USB | 1× USB 2.0 OTG، 1× USB 2.0 Host | |
| I/Oهای کمسرعت | تا 5× UART (2× با RTS/CTS)، 2× CAN 2.0B، 4× I2C، 1× SPI با HOLD/WP | |
| گسترش | کانکتور Qwiic I2C | |
| تغذیه | +3.3V | |
| ابعاد | 50.95 × 30 mm | فرمفکتور استاندارد Mini PCIe با دو سوراخ نصب |
| بازه دما | −25 تا 75°C (بدون هیتسینک)؛ −25 تا 85°C (با هیتسینک) |

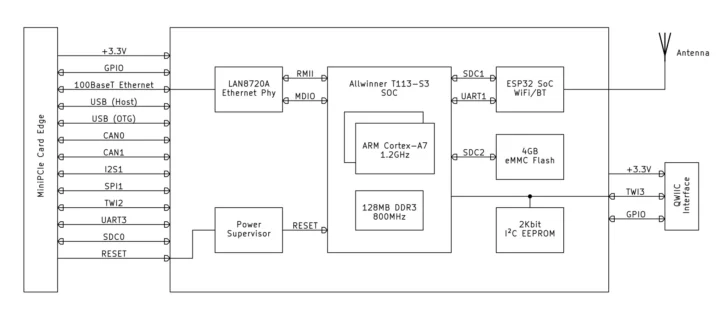

بلوک دیاگرام Nagami

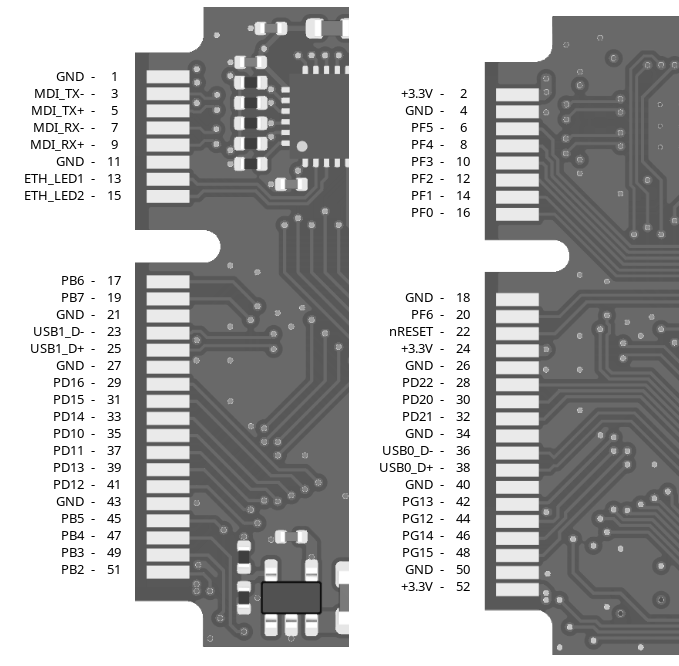

دیاگرام پین اوت (چپ: روی برد، راست: زیر برد)
Nagami با سیستمعاملهای امبدد مبتنی بر Linux که با ابزارهایی مثل Buildroot یا Yocto ساخته میشوند سازگار است و از بیلدهای mainline برای U‑Boot و Linux Kernel پشتیبانی میکند. حوزههای هدف شامل اتوماسیون صنعتی و خانگی، IoT/IIoT، رباتیک و سیستمهای امبدد عمومی است.
در گزارش تغییرات Linux 6.18 دو برد توسعه ذکر شده است:
- NetCube Systems Nagami Basic Carrier Board یک برد توسعه ساده برای ماژول Nagami SoM است؛ مناسب بهعنوان طرح مرجع برای پیادهسازی سفارشی یا ارزیابی ماژول در کنار پریفرالهای دیگر.
- NetCube Systems Nagami Keypad Carrier یک برد سفارشی طراحیشده برای قرارگیری در محفظه استاندارد Ritto Intercom که یک Keypad، NFC‑Reader و Status‑LED را فراهم میکند؛ همگی از طریق Ethernet و با پشتیبانی PoE قابل کنترل هستند.
با این حال، در وبسایت مستندات شرکت اطلاعاتی درباره این دو برد پیدا نکردم؛ هرچند همان وبسایت جزئیات بیشتری درباره خود ماژول و پشتیبانی نرمافزاری ارائه میدهد.
این دومین برد Allwinner از شرکت اتریشی NetCube Systems با پشتیبانی لینوکس اصلی است؛ دیگری برد صنعتی مبتنی بر Allwinner V3s با نام Kumpat برای اتوماسیون/سیستمهای امبدد است. ماژولهای دیگری مبتنی بر Allwinner T113‑S3 در بازار وجود دارند، مانند MYiR MYC‑YT113X و T113‑S3 Core Lite که رابطهای بیشتری ارائه میدهند (مثلاً RGB LCD، دوربین DVP)، اما فاقد پشتیبانی mainline هستند و بهجای آن از یک Linux 5.4 BSP پشتیبانی میگیرند.
NetCube Systems هنوز فروش Nagami SoM و بردهای توسعه مرتبط را آغاز نکرده است؛ اما در صورت عرضه، احتمالاً آنها را در فروشگاه Tindie شرکت خواهید یافت. اطلاعات بیشتر نیز در وبسایت شرکت در دسترس است.
