کیت سنجش محیطی Novaduino از Nova Radio Labs یک مجموعه Arduino‑قابل‌برنامه‌نویسی برای پایش لحظه‌ای TVOC، eCO₂، دما، رطوبت و فشار است. با نمایشگر لمسی 2.4 اینچی، سنسورهای Sciosense ENS160 و Bosch BME280 روی Qwiic، نمونه‌کدهای Arduino و پشتیبانی PlatformIO/CircuitPython، برای آموزش لحیم‌کاری و کلاس‌ها یا ایستگاه هواشناسی خانگی مناسب است.

کیت Environmental Sensor Kit ساخت Nova Radio Labs (ایالات متحده) یک راهکار پایش کیفیت هوا و آب‌وهوا است که با Arduino برنامه‌پذیر بوده و حول ماژول اختصاصی Novaduino Display Module ساخته شده است. این کیت داده‌های VOC، eCO₂، دما، رطوبت و فشار را در لحظه ارائه می‌دهد و برای پروژه‌های خانه هوشمند، تمرین‌های کلاسی یا ساخت ایستگاه هواشناسی سرگرمی مناسب است.

هسته سنجش این مجموعه با اتصال Qwiic از سنسور هوای Sciosense ENS160 و سنسور محیطی Bosch BME280 بهره می‌برد و علاوه بر اندازه‌گیری TVOC، eCO₂، دما، رطوبت و فشار، نشانگر AQI روی دستگاه را نیز فراهم می‌کند. محتوای کیت شامل Novaduino Display PCBA، نمایشگر لمسی IPS 2.4 اینچ، دکمه‌ها، انکودر چرخشی، پشتیبانی از Feather M0 Express یا RP2040، هدرها، قطعات مکانیکی و فایل‌های طراحی برای پرینت سه‌بعدی کیس (STL/F3D/STP) است. این کیت برای یادگیری لحیم‌کاری، سرهم‌بندی و برنامه‌نویسی Arduino طراحی شده، کالیبره نیست و فقط برای اهداف آموزشی و آزمایشی در نظر گرفته شده است.

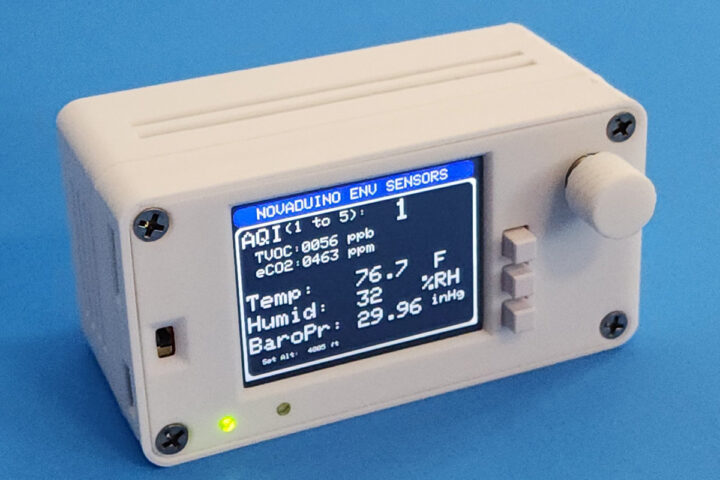

Novaduino-Environmental-Sensor-Kit-720x480

مشخصات Novaduino Environmental Sensor Kit

نرم‌افزار و فریموراین کیت از فریمور متن‌باز Arduino با نمونه‌های آماده برای نمایشگر، لمس، کلیدها و سنسورها پشتیبانی می‌کند. با کتابخانه‌های استاندارد Adafruit سازگار است و امکان برنامه‌نویسی از طریق PlatformIO یا CircuitPython را هم می‌دهد؛ بنابراین سفارشی‌سازی آسان است. اسکچ Arduino برای مانیتور کیفیت هوا در GitHub در دسترس است.

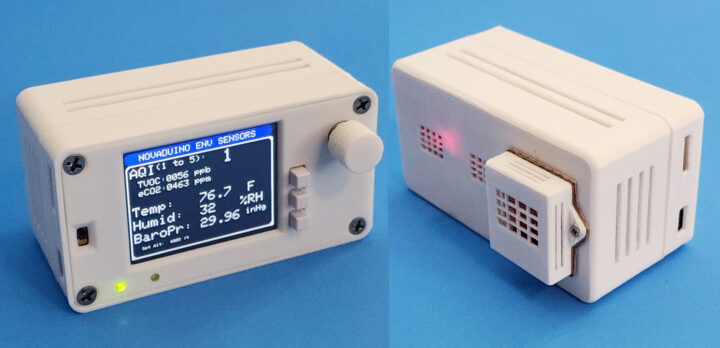

کیت حسگر محیطی نووادوینو – نمای جلویی و پشتی

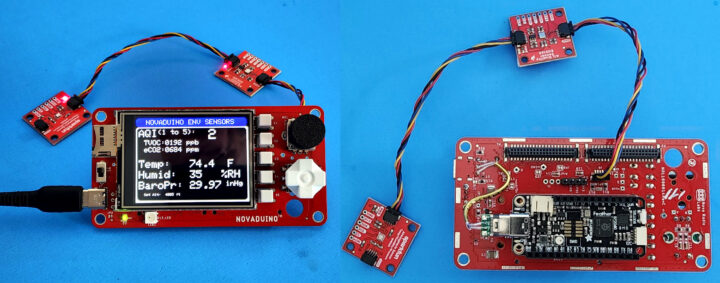

سخت‌افزار داخلی کیت حسگر محیطی نووادوینو

محصولات مرتبط

پیش‌تر درباره‌ی مجموعه‌ای از سنسورهای محیطی نوین — از جمله Inventia MT‑718 PS (لاگر تله‌متری صنعتی با درجه حفاظتی IP68 و ارتباط سلولار IoT)، Nicla Sense ME، Sensy32 Board و سنسور محیطی سازگار با mikroBUS به‌نام Polverine — نوشته بودیم. در همین زمینه، برد توسعه‌ی جذاب دیگری به نام SparkFun ENS160/BME280 Environmental Combo Board نیز وجود دارد که دقیقاً همان دو سنسور مورد استفاده در این طراحی را بر روی یک برد واحد ارائه می‌دهد.

قیمت و دسترسی

کیت Novaduino Environmental Sensor Kit با قیمت $125.95 (درمقایسه باقیمت معمول$ 145.95) از طریق Tindie قابل تهیه است. دفترچه کاربر و نقشه‌های شماتیک نیز در همان صفحه محصول منتشر شده‌اند. افزونه‌های اختیاری شامل کیس پرینت سه‌بعدی، کابل داخلی USB برای برنامه‌ریزی، و سرویس لحیم‌کاری جهت دریافت نسخه‌ی مونتاژشده هستند.

محتویات کیت

این کیت شامل برد اصلی Novaduino Display PCBA (NRL1000014) همراه با نمایشگر LCD IPS در اندازه‌ی 2.4 اینچ و اسپِیسر، به‌علاوه‌ی یک پردازنده Adafruit Feather M0 Express یا RP2040 برای اجرای فریمور متن‌باز است. همچنین سنسورهای ENS160 و BME280 به‌همراه کابل‌های Qwiic با طول 100 میلی‌متر، یک انکودر چرخشی، سه کلید tact با کَپ، و مجموعه‌ی هدرها، پیچ‌ها، Light Pipeها و فایل‌های STL مورد نیاز جهت ساخت کامل کیس ارائه می‌شوند. علاوه بر این، یک کابل جامپر USB اختیاری نیز برای تسهیل به‌روزرسانی فریمور بدون نیاز به باز کردن کیس در نظر گرفته شده است.

بخش	جزئیات
Core Platform	ماژول نمایشگر Novaduino با صفحه‌نمایش 2.4 اینچ
Supported Boards	سازگار با بردهای MCU فرم‌فکتور Adafruit Feather و SparkFun Thing Plus
Storage	شکاف MicroSD متصل به ماژول Feather
Display	نمایشگر رنگی IPS TFT با وضوح 320×240 و اندازه 2.4 اینچ
	پنل لمسی مقاومتی
	کنترلر لمسی TSC2007 با رابط I2C/TWI
USB	کانکتور USB‑C برای تغذیه و انتقال توان
Expansion	دو کانکتور برد به برد 40 پین
	پشتیبانی از کارت توسعه Proto به ابعاد 100×120 mm (KIT002)
	روزنه عبوری برای کانکتور SMA یا انواع پنل‌مانت
	درگاه I2C/TWI/QWIIC/Stemma‑QT برای اتصال سنسورها و ماژول‌های خارجی
Miscellaneous	حداکثر 5 کلید tact برای دکمه‌های جلویی
	کلید ناوبری 5 جهته (اختیاری)
	پشتیبانی از حداکثر دو ورودی انکودر چرخشی
	مدیریت کلیدها و انکودرها با ATtiny1626 از طریق I2C (با حذف نویز و پیش‌پردازش)
	LED پاور
	LED RGB متصل به Feather D13
	کلید Power‑Enable روی برد
	نور پس‌زمینه با روشنایی قابل‌کنترل
	دارای Light Pipe برای LEDها
	دارای مهره‌های رزوه‌دار E‑Z Lok و پیچ ماشینی برای نصب آسان
Power Supply	۵ ولت از طریق USB‑C، پشتیبانی از باتری از طریق برد توسعه
Included Board	Adafruit Feather M0 Express (ATSAMD21) یا Feather RP2040 بر حسب مدل کیت
Sensors	سنسور گاز دیجیتال Sciosense ENS160
	پشتیبانی از TVOC، eCO₂، شاخص کیفیت هوا (AQI)
	تشخیص VOCها مانند اتانول، تولوئن، H₂ و گاز‌های اکسیدکننده؛ نیاز به Burn‑in حدود ۴۸ ساعت
	سنسور Bosch BME280 برای دما، رطوبت و فشار بارومتریک
Power	۵ ولت از USB‑C، پشتیبانی از باتری Li‑Ion/LiPo
Dimensions	TBD
Enclosure	کیس سه‌بعدی اختیاری همراه فایل‌های STL، STP و Fusion (F3D) در کیت
