معرفی برد توسعه nRF54L15 Discovery با پشتیبانی از Matter و Bluetooth 6.0

به گفته CNX Software – Embedded Systems News

برد توسعه nRF54L15 Discovery

برد nRF54L15 Discovery یک برد توسعه بی‌سیم جمع‌وجور است که دارای یک دیباگر/پروگرامر داخلی nRF52820 CMSIS-DAP برای کاربردهای بلوتوث LE، Thread، Zigbee، Matter، NFC و سایر سناریوهای IoT در فرکانس ۲.۴ گیگاهرتز است. طراحی جداشونده (Snap-apart) این برد به کاربر اجازه می‌دهد تا میکروکنترلرهای هدف و رابط را به عنوان دو برد کاملاً مستقل از یکدیگر استفاده کند.

در گذشته، ما درباره بردهای مختلفی بر پایه سری Nordic nRF54L نوشته‌ایم؛ از جمله Seeed Studio XIAO nRF54L15، XIAO nRF54LM20A (Sense) و کیت توسعه nRF54L15 Connect. برد nRF54L15 Discovery علاوه بر این‌ها، یک بخش دیباگر/پروگرامر جداشونده nRF52820 CMSIS-DAP را نیز در خود ادغام کرده است. این برد همچنین شامل یک مدار مجتمع مدیریت توان (PMIC) مدل nPM1300 با قابلیت شارژ باتری LiPo در محدوده ۳۲ تا ۸۰۰ میلی‌آمپر و پشتیبانی از USB-C PD، به همراه یک مبدل باک-بوست (Buck-boost) مدل TPS63900 با قابلیت پیکربندی برای عملکرد I/O در ولتاژهای ۱.۸ ولت یا ۳.۳ ولت است.

مشخصات فنی nRF54L15 Discovery:

• میکروکنترلر بی‌سیم: تراشه (SoC) بی‌سیم Nordic Semi nRF54L15
  • پردازنده: ARM Cortex-M33 با فرکانس تا ۱۲۸ مگاهرتز
  • کمک‌پردازنده: RISC-V برای «لوازم جانبی نرم‌افزارمحور» (Software-defined peripheral)
  • حافظه: ۲۵۶ کیلوبایت SRAM
  • فضای ذخیره‌سازی: ۱.۵ مگابایت حافظه غیرفرار (NVM)
  • ارتباط بی‌سیم:
    • بلوتوث LE 6.0 (شامل قابلیت Channel Sounding)
    • Thread و Zigbee (IEEE 802.15.4-2020)
    • Matter
    • Amazon Sidewalk
    • پروتکل‌های اختصاصی ۲.۴ گیگاهرتز با حالت جدید ۴ مگابیت بر ثانیه
    • پشتیبانی از NFC
• تراشه (SoC) دیباگر: Nordic Semi nRF52820
  • پردازنده: ARM Cortex-M4 با فرکانس ۶۴ مگاهرتز
  • حافظه: ۳۲ کیلوبایت RAM
  • فضای ذخیره‌سازی: ۲۵۶ کیلوبایت Flash
  • ارتباط بی‌سیم: رادیوهای بلوتوث 5.2 LE و 802.15.4 (در حالت پیش‌فرضِ دیباگر CMSIS-DAP غیرفعال هستند، اما در صورت جدا شدن و استفاده به‌عنوان برد مستقل، کاملاً عملیاتی خواهند بود)
• USB: دو عدد پورت USB Type-C (یکی برای برد اصلی و دیگری برای دیباگر)
• توسعه‌پذیری: از طریق هدرهای دو ردیفه ۲۰+۱۰ (در مجموع ۶۰ پین) با لبه‌های دندانه‌دار (castellated edges)
• تا ۴۸ پین GPIO (شامل ۲۹ پین برای nRF54L15، ۱۵ پین برای nRF52820 و ۲ پین برای nPM1300)
• پنج رابط SPI/UART/I2C، سه رابط PWM، دو رابط QDEC، رابط I2S، PDM و ADC چهارده بیتی
• متفرقه
  • LEDها و دکمه‌های کاربر
  • کانکتور U.FL برای آنتن ۲.۴ گیگاهرتز
  • کانکتور U.FL برای آنتن NFC
• منبع تغذیه
  • ورودی ۵ ولت از طریق پورت USB Type-C
  • آی‌سی مدیریت توان (PMIC) مدل Nordic nPM1300 سازگار با USB-C با قابلیت شارژ LiPo (۳۲ تا ۸۰۰ میلی‌آمپر)، مسیر توان (Power path)، مبدل باک-بوست (Buck-boost) با جریان ۲۰۰ میلی‌آمپر و خروجی قابل تنظیم ۱.۰ تا ۳.۳ ولت
  • آی‌سی nPM1300 دارای یک LDO سوئیچ‌شونده ۵۰ میلی‌آمپری برای LEDها است و از USB-C PD با محدودیت‌های جریان ۱۰۰، ۵۰۰ و ۱۵۰۰ میلی‌آمپر پشتیبانی می‌کند
  • مبدل buck-boost TPS63900 با جریان ساکن بسیار پایین و قابلیت انتخاب تغذیه I/O روی ۱.۸ یا ۳.۳ ولت
• ابعاد: ۹۱ در ۲۱ میلی‌متر

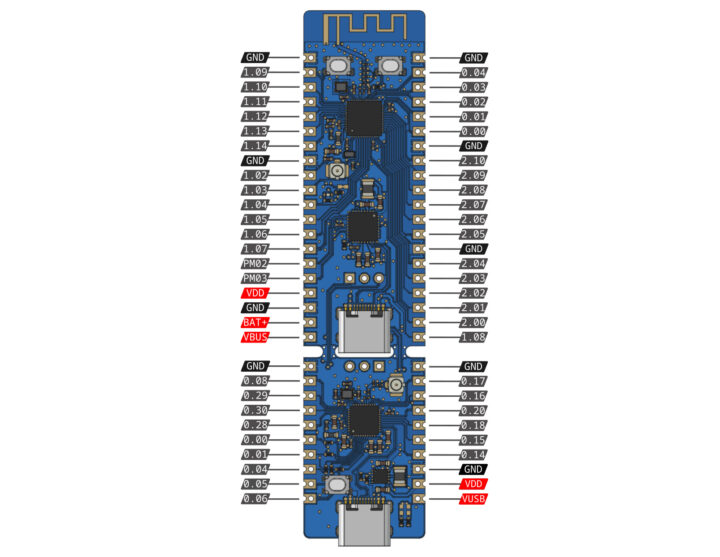

پین‌اوت (Pinout) برد توسعه nRF54L15 Discovery

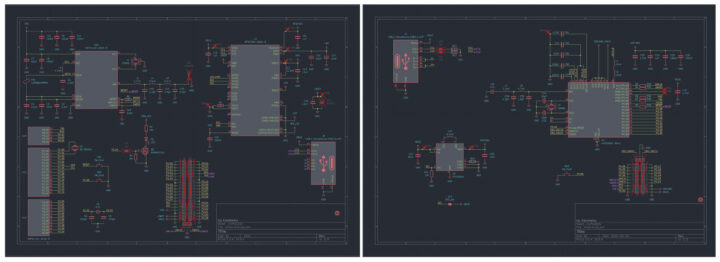

شماتیک برد توسعه nRF54L15 Discovery

برد nRF54L15 Discovery از سیستم‌عامل Zephyr RTOS، کیت توسعه نرم‌افزاری nRF Connect SDK و (Micro)Python پشتیبانی می‌کند. این محصول در حالی عرضه می‌شود که nRF52820 از پیش با فریم‌ور CMSIS-DAP فلش شده است که امکان دیباگ و پروگرام کردن روی برد را بدون نیاز به سخت‌افزار خارجی فراهم می‌کند. این برد را می‌توان بلافاصله پس از خارج کردن از جعبه با استفاده از دستور زیر پروگرام کرد:

اطلاعات بیشتر در مخزن گیت‌هاب مربوطه در دسترس است.
