nRF54LM20A | جدیدترین SoC بی‌سیم Nordic با 2MB Flash و USB پرسرعت
nRF54LM20A از Nordic Semiconductor یک SoC بی‌سیم حافظه‌بالا در خانواده nRF54L است که نسبت به nRF54L15 ظرفیت Flash و SRAM بیشتری ارائه می‌دهد و برای کاربردهای مصرفی، صنعتی، سلامت و خانه‌هوشمند، به‌ویژه وسایل HID و تجهیزات گیمینگ، طراحی شده است. این تراشه با هسته 128 MHz Arm Cortex‑M33، هم‌پردازنده RISC‑V، 2MB حافظه غیرفرار (NVM/Flash) و 512KB RAM همراه است. رادیوی 2.4GHz نسل چهار Nordic، Bluetooth LE (شامل Channel Sounding)، Thread، Zigbee و Matter را پشتیبانی می‌کند. رابط‌های پرسرعت از جمله High‑speed USB و High‑speed SPI/UART، و تا 66 پایه GPIO (بسته به بسته‌بندی) فراهم شده است. به‌گفته سازنده، nRF54LM20A نسبت به سری nRF52 دو برابر توان پردازشی، سه برابر بهره‌وری و تا 50٪ مصرف توان کمتر دارد.
مشخصات کلیدی nRF54LM20A
| ویژگی | nRF54LM20A | یادداشت |
|---|---|---|
| CPU اصلی | 128 MHz Arm Cortex‑M33 | ایزولاسیون TrustZone |
| هم‌پردازنده | 128 MHz RISC‑V (FLPR) | Offload کم‌مصرف |
| Flash (NVM) | 2 MB | افزایش نسبت به nRF54L15 |
| RAM | 512 KB | ۲ برابر nRF54L15 |
| رادیو 2.4GHz | Bluetooth LE، Thread، Zigbee، Channel Sounding، Matter | همچنین ESB و پروتکل اختصاصی 2.4GHz تا 4 Mbps |
| Wi‑Fi | با nRF70 Series | نیازمند IC همراه |
| رابط‌های دیجیتال | High‑speed USB، High‑speed SPI/UART، 6× SPI/UART/TWI، PDM، TDM، PWM، QDEC | جایگزینی TDM به‌جای I2S در این مدل |
| ADC | 8 کاناله، تا 14‑bit، تا 2 MS/s | دقت و سرعت بالا |
| توان TX | تا 8 dBm | قابل‌مقایسه با nRF54L15 |
| حساسیت RX (BLE 1 Mbps) | −96 dBm | یکسان با سایر اعضای سری |
| حساسیت RX (IEEE 802.15.4) | −101 dBm | برای Thread/Zigbee |
| امنیت | TrustZone، شتاب‌دهنده رمزنگاری، Tamper detectors | امنیت سطح تراشه |
| ولتاژ تغذیه و GPIO | 1.7 تا 3.6 V | گستره رایج IoT |
| بسته‌بندی | CSP98 (3.9×3.7 mm, 66 GPIO)، QFN52 (6×6 mm, 35 GPIO) | گزینه فشرده یا مونتاژ آسان |
| دمای کاری | −40 تا +85°C | تفاوت با دیگر اعضای سری (تا +105°C) |
مقایسه با دیگر SoCهای سری nRF54L
nRF54LM20A نسبت به nRF54L15 حافظه بالاتر و High‑speed USB داخلی دارد و تنها عضوی است که گزینه اتصال Wi‑Fi از طریق nRF70 Series را ارائه می‌دهد. در مقابل، برخی اعضای دیگر سری (مانند nRF54L10 و nRF54L05) دمای کاری گسترده‌تری تا +105°C دارند. در جدول‌های زیر، تفاوت‌های شاخص را مرور می‌کنیم.
nRF54LM20A در برابر nRF54L15
| ویژگی | nRF54LM20A | nRF54L15 |
|---|---|---|
| CPU/هم‌پردازنده | 128 MHz Cortex‑M33 + 128 MHz RISC‑V | 128 MHz Cortex‑M33 + 128 MHz RISC‑V |
| Flash / RAM | 2 MB / 512 KB | 1.5 MB / 256 KB |
| Bluetooth LE و Channel Sounding | بله / بله | بله / بله |
| Mesh (Thread/Zigbee) | Thread, Zigbee | Thread, Zigbee |
| Matter / Aliro / Amazon Sidewalk | Matter, Aliro, Amazon Sidewalk | Matter, Aliro |
| پروتکل اختصاصی 2.4GHz (ESB تا 4 Mbps) | بله | بله |
| NFC | بله | بله |
| Wi‑Fi با nRF70 | بله | — |
| رابط‌های دیجیتال | High‑speed USB، High‑speed SPI/UART، 6× SPI/UART/TWI، PDM، TDM، PWM، QDEC | High‑speed SPI/UART، 4× SPI/UART/TWI، PDM، I2S، PWM، QDEC |
| ADC | 8ch، تا 14‑bit، تا 2 MS/s | 8ch، تا 14‑bit، تا 2 MS/s |
| توان TX / حساسیت RX (BLE) | تا 8 dBm / −96 dBm | تا 8 dBm / −96 dBm |
| حساسیت RX (802.15.4) | −101 dBm | −101 dBm |
| امنیت | TrustZone، Crypto accel، Tamper | TrustZone، Crypto accel، Tamper |
| ولتاژ / دمای کاری | 1.7–3.6 V / −40 تا +85°C | 1.7–3.6 V / −40 تا +105°C |
| بسته‌ها | QFN52 (35 GPIO)، CSP98 (66 GPIO) | QFN52/QFN48/QFN40، CSP47 |
nRF54L10 در برابر nRF54L05
| ویژگی | nRF54L10 | nRF54L05 |
|---|---|---|
| CPU/هم‌پردازنده | 128 MHz Cortex‑M33 + 128 MHz RISC‑V | 128 MHz Cortex‑M33 + 128 MHz RISC‑V |
| Flash / RAM | 1.0 MB / 192 KB | 0.5 MB / 96 KB |
| Bluetooth LE / Channel Sounding | بله / بله | بله / بله |
| Thread / Zigbee | بله / بله | بله / بله |
| Matter / Aliro / Amazon Sidewalk | Matter, Amazon Sidewalk | — |
| پروتکل اختصاصی 2.4GHz (ESB تا 4 Mbps) | بله | بله |
| NFC | بله | بله |
| رابط‌های دیجیتال | High‑speed SPI/UART، 4× SPI/UART/TWI، PDM، I2S، PWM، QDEC | High‑speed SPI/UART، 4× SPI/UART/TWI، PDM، I2S، PWM، QDEC |
| ADC | 8ch، تا 14‑bit، تا 2 MS/s | 8ch، تا 14‑bit، تا 2 MS/s |
| توان TX / حساسیت RX (BLE) | 7 dBm / −96 dBm | 7 dBm / −96 dBm |
| حساسیت RX (802.15.4) | −101 dBm | −101 dBm |
| ولتاژ / دمای کاری | 1.7–3.6 V / −40 تا +105°C | 1.7–3.6 V / −40 تا +105°C |
| بسته‌ها | QFN52/QFN48/QFN40، CSP47 | QFN52/QFN48/QFN40 |

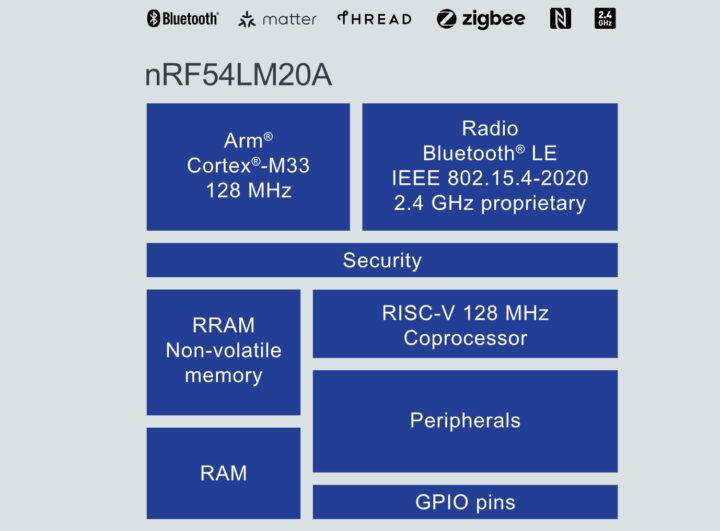

بلوک‌دیاگرام و معماری
- پردازنده اصلی: 128 MHz Arm Cortex‑M33 با TrustZone برای جداسازی دامنه‌های امن/ناامن.
- هم‌پردازنده: 128 MHz RISC‑V (FLPR) برای پردازش کم‌مصرف کارهای زمان‌حقیقی و offload.
- زیرسامانه رادیو: 2.4GHz نسل چهار با پشتیبانی پروتکل‌های BLE، Thread، Zigbee، Channel Sounding و Matter؛ همچنین ESB و پروتکل‌های اختصاصی 2.4GHz تا 4 Mbps.
- زیرسامانه حافظه: 2MB NVM و 512KB RAM برای فریمور (Firmware) و استک‌ها/اپلیکیشن‌ها.
- رابط‌ها: High‑speed USB، High‑speed SPI/UART، چندین SPI/UART/TWI، PDM، TDM، PWM، QDEC؛ ADC 8 کاناله تا 14‑bit و 2 MS/s.
- امنیت و نظارت: شتاب‌دهنده رمزنگاری سخت‌افزاری، Tamper detection، و مدیریت توان پیشرفته.

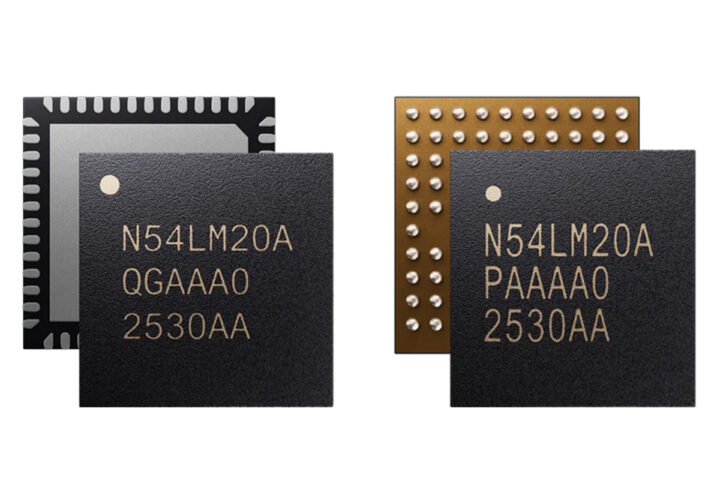

بسته‌بندی‌ها و GPIO
nRF54LM20A در دو بسته ارائه می‌شود:
- CSP98 با ابعاد 3.9×3.7 mm و 66 GPIO: مناسب برای طراحی‌های بسیار فشرده و محصولات کوچک؛ نیازمند دقت بالای مونتاژ.
- QFN52 با ابعاد 6×6 mm و 35 GPIO: گزینه‌ای ساده‌تر برای مونتاژ و مناسب برای کاربردهای عمومی IoT.
هر دو بسته از نظر پردازنده، حافظه و ویژگی‌های رادیویی یکسان‌اند و تفاوت اصلی در اندازه و تعداد GPIO است.
نرم‌افزار و ابزار توسعه
nRF54LM20A به‌طور کامل در nRF Connect SDK پشتیبانی می‌شود؛ این کیت توسعه نرم‌افزاری بر پایه Zephyr RTOS است و شامل درایورها، استک‌ها و کتابخانه‌های Nordic برای پروتکل‌های Bluetooth LE (شامل 6.0)، Thread، Zigbee، Matter و پروتکل‌های اختصاصی 2.4GHz است. امکانات امنیتی، مدیریت توان، سازگاری با ابزارها و سرویس‌های ابری Nordic و همچنین PMICهای این شرکت از جمله مزایای این اکوسیستم نرم‌افزاری است. مستندات و دیتاشیت اولیه در صفحه محصول nRF54LM20A در دسترس است.

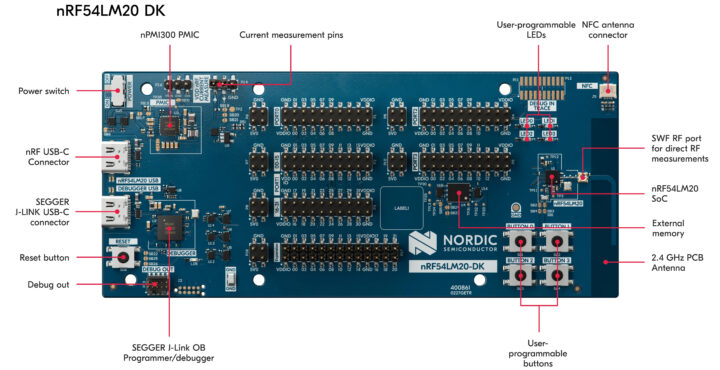

کیت توسعه nRF54LM20 DK
Nordic کیت توسعه nRF54LM20 DK را بر پایه SoC nRF54LM20A ارائه کرده است. این برد توسعه شامل SoC در بسته CSP، تراشه مدیریت توان nPM1300، آنتن‌های 2.4GHz و NFC، کانکتور SWF RF برای اندازه‌گیری‌ها، چهار LED و چهار کلید فشاری، و دیباگر SEGGER J‑Link OB است. از نظر رابط‌ها، دو Virtual UART، درگاه USB برای تغذیه/داده و هدرهای GPIO برای اتصال خارجی فراهم شده است. این کیت از Bluetooth LE، 802.15.4، Thread، Zigbee، پروتکل اختصاصی 2.4GHz و NFC پشتیبانی می‌کند. نقاط اندازه‌گیری جریان و RF، امکان افزودن حافظه Flash خارجی 64 Mbit، و همچنین اسناد مرجع سخت‌افزاری شامل شماتیک، چیدمان PCB، BOM و فایل‌های Gerber ارائه می‌شود.
دسترسی، قیمت و زمان‌بندی تولید
nRF54LM20A فعلاً از طریق برنامه دسترسی اولیه Nordic عرضه می‌شود و کیت nRF54LM20 DK برای ارزیابی در دسترس است. طبق فهرست DigiKey، نسخه CSP با کد NRF54LM20A‑PAAA‑R7 با قیمت 3.12 دلار (زمان تامین 3 هفته) و نسخه QFN با کد NRF54LM20A‑QGAA‑R7 با قیمت 2.91 دلار (زمان تامین 2 هفته) درج شده‌اند. کیت توسعه nRF54LM20 DK نیز با قیمت 39.00 دلار و زمان تامین 2 هفته موجود است. تولید انبوه برای سه‌ماهه اول 2026 برنامه‌ریزی شده است.
| آیتم | قیمت | وضعیت/زمان تامین |
|---|---|---|
| NRF54LM20A‑PAAA‑R7 (CSP) | $3.12 | تقریباً 3 هفته |
| NRF54LM20A‑QGAA‑R7 (QFN) | $2.91 | تقریباً 2 هفته |
| nRF54LM20 DK | $39.00 | تقریباً 2 هفته |
| تولید انبوه | — | Q1 2026 |
