برد توسعه صنعتی NuMaker-UNO-M4: یک پلتفرم قدرتمند برای پروژه‌های IoT

12 بازدید

۱۴۰۴-۰۴-۲۶

3 دقیقه

نویسنده: مریم میریان
درباره نویسنده: ---

برد توسعه NuMaker-UNO-M4 از شرکت Nuvoton یک پلتفرم صنعتی برای پروژه‌های اینترنت اشیا (IoT) است که بر پایه میکروکنترلر قدرتمند NuMicro M467 با هسته Arm Cortex-M4F و مجهز به قابلیت‌های اترنت طراحی شده است. این برد با فرم فاکتور Arduino UNO R4 سازگار است و امکانات متنوعی مانند اتصال اترنت، رابط RS485 ،CAN FD و اسلات کارت microSD برای ذخیره‌سازی داده‌ها ارائه می‌دهد. این ویژگی‌ها، این برد را به گزینه‌ای ایده‌آل برای توسعه‌دهندگان و مهندسان در حوزه سیستم‌های امبدد تبدیل کرده است.

در این خبر، به بررسی مشخصات فنی، امکانات سخت‌افزاری و نرم‌افزاری و کاربردهای این برد می‌پردازیم تا شما را با این برد قدرتمند آشنا کنیم.

مشخصات فنی NuMaker-UNO-M4

مشخصات سخت‌افزاری این برد توسعه به گونه‌ای طراحی شده است که نیازهای پروژه‌های صنعتی و تحقیقاتی را به خوبی برآورده کند. در ادامه، جزئیات فنی این برد را مرور می‌کنیم:

مشخصه	جزئیات
پردازنده مرکزی (SoC)	Nuvoton NuMicro M467SJHAN
هسته پردازشی	Arm Cortex-M4 با سرعت حداکثر 192 مگاهرتز، مجهز به واحد محاسبات اعشاری (FPU) و DSP
حافظه رم	تا 512 کیلوبایت SRAM با قابلیت بررسی پریتی 64 کیلوبایتی
حافظه ذخیره‌سازی	تا 1024 کیلوبایت فلش با پشتیبانی از دو بانک، FOTA و XOM 8 کیلوبایت LDROM و 3 کیلوبایت OTP ROM اسلات کارت microSD برای ذخیره‌سازی داده‌ها
اتصالات شبکه	کانکتور 4 پین اترنت با سرعت 10/100 مگابیت بر ثانیه (از طریق PHY مدل RealTek RTL8201FI)
پورت USB	پورت USB Type-C برای برنامه‌ریزی و تأمین برق
رابط‌های سریال	کانکتور RS485 رابط CAN FD
پشتیبانی از توسعه	هدرهای سازگار با Arduino UNO R4 هدر I2C هدر 6 پین SPI سازگار با Arduino (به جای هدر ICSP در Arduino UNO R4)
دیباگ	رابط دیباگ USB از نوع Nu-Link
سایر امکانات	3 نشانگر LED وضعیت (قرمز، زرد، سبز) دکمه ریست و 2 دکمه کاربری هدر برای حسگر دما و ماژول Wi-Fi/LoRa هدر برنامه‌ریزی کلید انتخاب منبع تغذیه
منبع تغذیه	5 ولت از طریق جک DC یا پورت USB-C ورودی خارجی 3.3 ولت یا 5 ولت از طریق هدرها کانکتور باتری (بدون نصب اولیه)
ابعاد	فرم فاکتور Arduino UNO R4

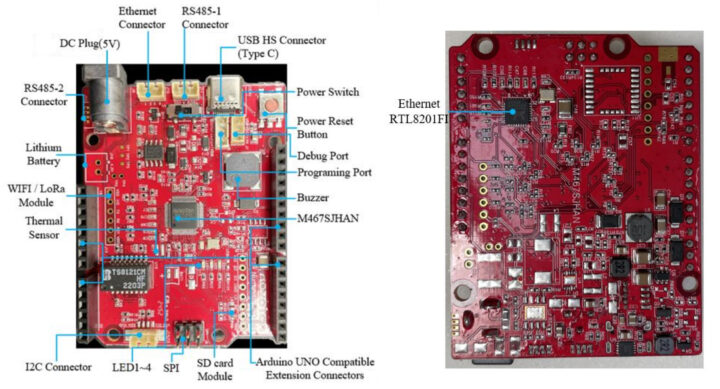

اجزای سخت افزار NuMaker-UNO-M4

امکانات سخت‌افزاری

پشتیبانی از اتصالات صنعتی

یکی از نقاط قوت این برد، پشتیبانی از پروتکل‌های ارتباطی صنعتی مانند RS485 و CAN FD است که آن را برای کاربردهای صنعتی و سیستم‌های کنترلی مناسب می‌سازد. همچنین، وجود کانکتور اترنت با سرعت بالا، امکان اتصال به شبکه‌های محلی را فراهم می‌کند.

سازگاری با Arduino

سازگاری کامل با هدرهای Arduino UNO R4 به توسعه‌دهندگان این امکان را می‌دهد که از شیلدها و ماژول‌های موجود در اکوسیستم Arduino به راحتی استفاده کنند. این ویژگی، زمان توسعه پروژه‌ها را به‌طور چشمگیری کاهش می‌دهد.

گزینه‌های تغذیه متنوع

NuMaker-UNO-M4 از چندین روش تغذیه پشتیبانی می‌کند: از طریق پورت USB-C با ولتاژ 5 ولت، جک DC با ولتاژ 5 تا 5.5 ولت، و هدرهای خارجی برای ولتاژهای 3.3 یا 5 ولت. این انعطاف‌پذیری، استفاده از برد را در شرایط مختلف ممکن می‌سازد.

پشتیبانی نرم‌افزاری

از نظر نرم‌افزاری، این برد با محیط توسعه Arduino IDE سازگار است که گزینه‌ای عالی برای مبتدیان و توسعه‌دهندگانی است که با کدنویسی در این محیط آشنا هستند. علاوه بر این، برای برنامه‌نویسی پیشرفته‌تر، ابزارهایی مانند IAR EWARM و Keil MDK نیز پشتیبانی می‌شوند. اطلاعات بیشتر در مورد نرم‌افزار و نحوه استفاده از برد در دفترچه راهنمای کاربر موجود در صفحه محصول ارائه شده است.

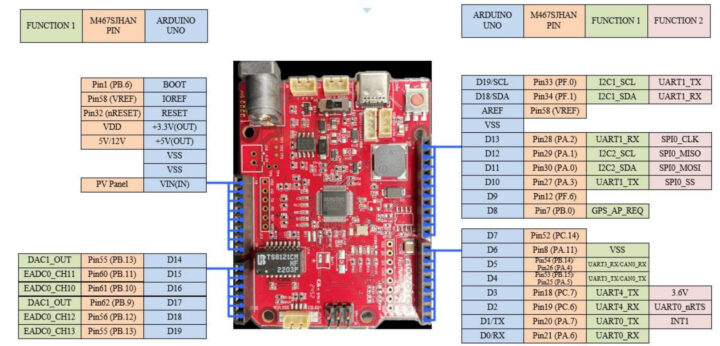

NuMaker UNO M4 پین اوت

قیمت و دسترسی

برد NuMaker-UNO-M4 در فروشگاه رسمی Nuvoton Direct با قیمت 33.14 دلار عرضه می‌شود، هرچند در حال حاضر موجودی آن به اتمام رسیده است. برای اطلاعات بیشتر می‌توانید به صفحه محصول یا بیانیه مطبوعاتی مربوطه مراجعه کنید.
