معرفی سری جدید میکروکنترلرهای 8 بیتی Nuvoton MG51: قدرتمند و کاربردی

نُووتن_MG51_میکروکنترلر_8‑بیتی_8051_با_حداکثر_۶۴_KB_فلش_و_۴_KB_SRAM

9 بازدید

۱۴۰۴-۰۵-۲۹

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

سری جدید میکروکنترلرهای 8 بیتی Nuvoton MG51 با فرکانس 24 مگاهرتز، حافظه فلش تا 64 کیلوبایت و قابلیت‌های متنوع مانند UART، I2C و ADC، گزینه‌ای ایده‌آل برای کاربردهایی نظیر لوازم خانگی، کنترل موتور و اتوماسیون صنعتی است. این سری با ابزارهای توسعه پیشرفته و بردهای توسعه NuMaker، راه‌حلی مناسب برای پروژه‌های امبدد ارائه می‌دهد.

مقدمه‌ای بر میکروکنترلرهای Nuvoton MG51

در حالی که برخی تصور می‌کنند دوران میکروکنترلرهای 8 بیتی به پایان رسیده، شرکت Nuvoton با معرفی سری جدید MG51 نشان داده که همچنان به این فناوری ایمان دارد. پس از عرضه سری MUG51 در سال 2023، این بار سری MG51 با فرکانس بالاتر، حافظه بیشتر و تعداد بیشتری پین ورودی/خروجی (I/O) به بازار آمده است. این میکروکنترلرها برای کاربردهایی مانند لوازم خانگی، کنترل روشنایی LED، مدیریت موتور و اتوماسیون صنعتی طراحی شده‌اند و گزینه‌ای قدرتمند برای پروژه‌های امبدد به شمار می‌روند.

بلوک دیاگرام Nuvoton MG51

مشخصات فنی سری MG51

سری MG51 بر پایه معماری 8051 ساخته شده و مجموعه‌ای از قابلیت‌های پیشرفته را ارائه می‌دهد. در ادامه به مشخصات کلیدی این میکروکنترلرها می‌پردازیم:

مشخصه	توضیحات
هسته پردازشی	میکروکنترلر 8 بیتی 1T 8051 با فرکانس تا 24 مگاهرتز؛ سازگار با MCS-51
حافظه	256 بایت RAM داخلی، تا 4 کیلوبایت XRAM کمکی
فضای ذخیره‌سازی	تا 64 کیلوبایت حافظه فلش، 4 کیلوبایت فلش برای لودر برنامه (LDROM)، 128 بایت ROM حفاظتی (SPROM)
رابط‌های ارتباطی	2 عدد UART، 1 عدد رابط I2C (تا 400 کیلوبیت بر ثانیه)، 1 عدد رابط SPI، تا 3 عدد رابط ISO7816-3 با پشتیبانی از UART
آنالوگ	تا 15 کانال ADC 12 بیتی با سرعت 500 کیلوسمپل در ثانیه
ورودی/خروجی (GPIO)	تا 46 پین با قابلیت وقفه (interrupt)
تایمرها	4 تایمر 16 بیتی، 12 خروجی PWM با قابلیت Fault Brake، 1 تایمر بیداری خودکار (WKT)، 1 تایمر نگهبان قابل برنامه‌ریزی (WDT)
کلاک‌ها	نوسان‌ساز داخلی پرسرعت 16 مگاهرتز (HIRC) با گزینه 24 مگاهرتز (دقت ±1% در 25 درجه سانتی‌گراد)، نوسان‌ساز داخلی کم‌سرعت 10 کیلوهرتز (LIRC)
امنیت	حفاظت از خواندن برنامه از طریق پین‌های ICP، منطقه SPROM با قابلیت اجرا در حالت امنیتی، شناسه منحصربه‌فرد 96 بیتی (UID) و 128 بیتی قابل سفارشی‌سازی (UCID)
مدیریت توان	ولتاژ تغذیه 2.4 تا 5.5 ولت، POR با آستانه 1.15 ولت، پشتیبانی از BOD و LVR
بسته‌بندی	TSSOP20/28، QFN20/33، LQFP32/48
محدوده دما	40- تا 105+ درجه سانتی‌گراد

امکانات امنیتی و مدیریت توان

یکی از نقاط قوت سری MG51، امکانات امنیتی آن است. این میکروکنترلرها از قفل‌های فلش برای جلوگیری از خواندن برنامه از طریق پین‌های ICP بهره می‌برند. همچنین منطقه SPROM در حالت امنیتی تنها قابل اجرا بوده و از دسترسی به داده‌ها یا کد جلوگیری می‌کند. از سوی دیگر، در حالت غیرامنیتی می‌توان از این منطقه به عنوان حافظه داده استفاده کرد. شناسه‌های منحصربه‌فرد UID و UCID نیز امکان شناسایی و شخصی‌سازی دستگاه را فراهم می‌کنند.

در زمینه مدیریت توان، سری MG51 با ولتاژ کاری گسترده (2.4 تا 5.5 ولت) و قابلیت‌هایی مانند تشخیص ولتاژ پایین (BOD) و بازنشانی در ولتاژ پایین (LVR)، عملکردی پایدار در شرایط مختلف ارائه می‌دهد.

ابزارهای توسعه و پشتیبانی نرم‌افزاری

سری MG51 با ابزارهای توسعه‌ای متنوعی سازگار است. کاربران می‌توانند از Keil C51، IAR EW8051 یا مجموعه توسعه NuEclipse SDCC شرکت Nuvoton استفاده کنند که برای هسته‌های 8051 و Arm طراحی شده است. این مجموعه با ادغام افزونه‌های Eclipse و ابزارهای مختلف، فرآیند توسعه را در سیستم‌عامل‌های لینوکس و ویندوز تسریع می‌کند. مستندات نرم‌افزاری و ابزارها در بخش Resources صفحه محصول در دسترس هستند.

بردهای توسعه NuMaker

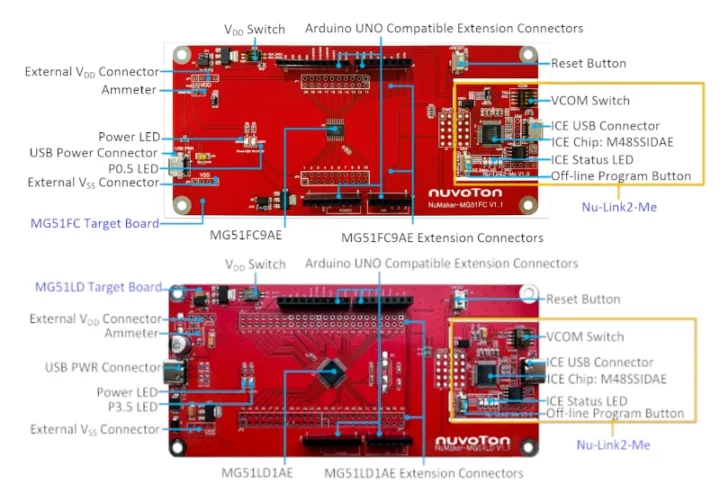

Nuvoton برای سهولت در توسعه، دو برد توسعه NuMaker-MG51FC و NuMaker-MG51LD را ارائه کرده است. هر دو برد دارای دیباگر داخلی Nu-Link2-Me، هدرهای سازگار با Arduino UNO و دو کانکتور USB هستند. با این حال، تفاوت‌هایی در مشخصات آن‌ها وجود دارد:

NuMaker-MG51FC: مبتنی بر MG51FC9AE با بسته‌بندی TSSOP20 و 18 پین I/O.
NuMaker-MG51LD: مبتنی بر MG51LD1AE با بسته‌بندی LQFP48 و 46 پین I/O که از طریق کانکتورهای توسعه در دسترس هستند.

NuMaker-MG51FC-NuMaker-MG51LD-development-boards-720x502

این بردها ابزاری عالی برای آزمایش و توسعه پروژه‌های مبتنی بر سری MG51 فراهم می‌کنند.

قیمت‌گذاری و دسترسی

در حال حاضر، چهار مدل از سری MG51 در فروشگاه آنلاین Nuvoton Direct موجود است. ارزان‌ترین مدل (MG51EC1AE) با قیمت 38 سنت برای سفارش‌های بیش از 2000 عدد عرضه می‌شود. بردهای توسعه NuMaker-MG51FC و NuMaker-MG51LD نیز هر کدام با قیمت 25 دلار در دسترس هستند. اطلاعات بیشتر در صفحه محصول شرکت قابل مشاهده است.
