معرفی برد NXP FRDM-IMX95-PRO با پردازنده i.MX 95 و شبکه 10GbE

به گفته CNX Software – Embedded Systems News

کمپانی NXP برد FRDM-IMX95-PRO را معرفی کرده است؛ یک برد فشرده که بر پایه پردازنده کاربردی i.MX 95 در پکیج بزرگتر ۱۹×۱۹ میلی‌متری ساخته شده است. این برد دارای رابط 10GbE، اتصال سه‌گانه وای‌فای 6، بلوتوث 5.4 و 802.15.4، و دو اسلات M.2 Key-M برای کارت‌های شتاب‌دهنده AI یا درایوهای SSD است.
این برد همچنین مجهز به ۱۶ گیگابایت حافظه LPDDR5-6400، فلش eMMC با ظرفیت ۳۲ گیگابایت و رابط دموی GoPoint شرکت NXP برای کاربردهای رباتیک، شبکه‌های صنعتی و پردازش تصویر می‌باشد.

مشخصات فنی برد مدل FRDM-IMX95-PRO:

• SoC – NXP i.MX 95
• پردازنده
  • تا ۶ کرنل کاربردی ARM Cortex-A55 با فرکانس ۱.۸/۲.۰ گیگاهرتز به همراه ۳۲ کیلوبایت I-cache و D-cache، ۵۱۲ کیلوبایت حافظه L2 cache و ۵۱۲ کیلوبایت L3 cache
  • ۱ کرنل بلادرنگ مدل ARM Cortex-M7 با فرکانس ۸۰۰ مگاهرتز
  • ۱ کرنل ایمنی (Safety) مدل ARM Cortex-M33 با فرکانس ۳۳۳ مگاهرتز
• GPU – پردازنده گرافیکی ARM Mali-G310 V2 برای شتاب‌دهی 2D/3D با پشتیبانی از OpenGL ES 3.2 و OpenCL 3.0
• VPU
  • انکود و دیکود 1080p60/4Kp30 H.265 و H.264
  • انکودر و دیکودر JPEG
  • دیکودینگ – 4Kp30/1080p60 HEVC/H.265, VP9, VP8, AVC/H.264 (Baseline / Main / High Profile)
  • انکودینگ – 4Kp30/1080p60 HEVC/H.265, AVC/H.264
• شتاب‌دهنده هوش مصنوعی (AI Accelerator) – واحد پردازش عصبی (NPU) مدل NXP eIQ Neutron با قدرت 8 eTOPS
• حافظه سیستم – ۱۶ گیگابایت حافظه ۳۲ بیتی LPDDR5 با سرعت 6400MT/s
• ذخیره‌سازی
  • ۳۲ گیگابایت حافظه داخلی eMMC 5.1
  • ۵۱۲ مگابیت QSPI FLASH
  • اسلات کارت MicroSD 3.0
  • ۲ اسلات M.2 Key-M برای SSDها و کارت‌های شتاب‌دهنده AI
• رابط نمایشگر/دوربین
  • کانکتور HDMI (توسط رابط ۴ خطی LVDS به HDMI درایو می‌شود)
  • کانکتور MIPI-DSI (مالتی‌پلکس شده با یک کانکتور MIPI-CSI)
  • ۲ کانکتور MIPI-CSI
• صدا
  • جک ۳.۵ میلی‌متری صدا (با پشتیبانی از MQS)
  • ۲ میکروفون داخلی Pulse-Density Modulation (PDM)
• شبکه
  • کانکتور SlimSAS برای اترنت با سرعت ۱۰ گیگابیت بر ثانیه (10GbE)
  • ۲ جک RJ45 برای Gigabit اترنت
  • ماژول اختیاری وای‌فای 6، بلوتوث 5.4 و IEEE 802.15.4 از طریق سوکت M.2 Key-E
• USB
  • کانکتور USB 3.0 Type-C
  • کانکتور USB 2.0 Type-A
  • پورت USB 2.0 Type-C اختصاصی برای دیباگ سریال UART
  • پورت USB Type-C اختصاصی فقط برای ورودی Power Delivery (PD)
• سریال
  • ۲ هدر ۳ پین CAN
  • هدر ۴ پین برای I2C و ADC و یک پین Tamper
• توسعه (Expansion)
  • ۲ کانکتور M.2 Key-M برای کارت‌های AI (مانند Ara240 DNPU) یا SSDها
  • اسلات M.2 Key-E (J8) برای ماژول بی‌سیم اختیاری IW612 (شناسه: LBES5PL2EL)
  • ۲ هدر ۲۰ پین توسعه I/O
• سایر موارد
  • دیپ‌سوئیچ تنظیمات بوت (SW4)
  • دکمه‌های ریست و بوت (K1, K2)
  • سوئیچ پاور (SW1)
  • ۳ هدر فن (یکی در بالا، دو تا در قسمت پایین)
  • RTC با پشتیبانی از باتری سکه‌ای خارجی
  • ۴ عدد LED در قسمت پشت
• منبع تغذیه
  • پورت USB Type-C PD (نیازمند آداپتور سازگار با ۲۰ ولت / ۵ آمپر)
  • آی‌سی‌های مدیریت توان داخلی (PF09 و PF53)
  • ۲ هدر ۵ پین برای AUX-PWR
• ابعاد – ۱۰۰ در ۹۰ میلی‌متر (PCB ۱۰ لایه HDI)
• استانداردها – FCC Part 15

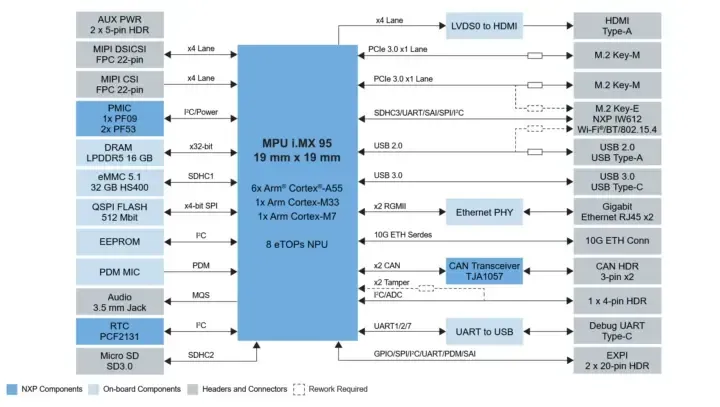

نمودار بلوکی NXP FRDM-IMX95-PRO

از نظر پشتیبانی نرم‌افزاری، این برد از لینوکس BSP خانواده i.MX استفاده می‌کند که شامل فایل‌ها و کدهای منبع لازم برای بوت کردن لینوکس از روی eMMC یا کارت SD است. شما همچنین CAN از ایمیج‌های پیش‌ساخته لینوکس شرکت NXP استفاده کنید یا یک BSP سفارشی بر پایه Yocto بسازید. NXP همچنین “هاب کد اپلیکیشن” (ACH) را برای نمونه کدهای نرم‌افزاری و رابط گرافیکی GoPoint را برای اجرای دموهای پیش‌ساخته و بررسی قابلیت‌های هوش مصنوعی لبه در این SoC منتشر کرده است.

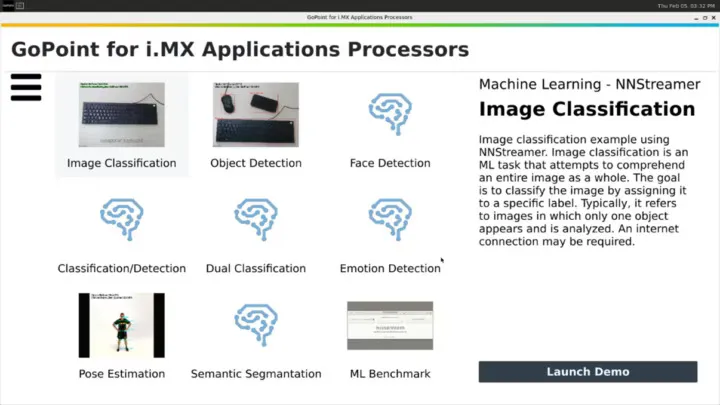

دموهای اپلیکیشن GoPoint برای رباتیک، شبکه‌های صنعتی و پردازش تصویر

ما پیش از این درباره چند SBC و SoM دیگر بر پایه پردازنده مدل i.MX 95 گزارش داده بودیم، از جمله ماژول ADLINK OSM-IMX95 در سایز OSM Size-L و SBC صنعتی Gateworks Catalina GW9200 با قابلیت توسعه  mini PCIe و M.2. با این حال، به نظر می‌رسد آن طراحی‌ها بر اساس پکیج ۱۵×۱۵ میلی‌متری این SoC ساخته شده‌اند، در حالی که FRDM-IMX95-PRO جدید اولین برد است که بررسی کرده‌ایم و از نسخه بزرگتر ۱۹×۱۹ میلی‌متری i.MX 95 SoC استفاده می‌کند؛ این موضوع امکان بهره‌گیری از حافظه سریع‌تر (۱۶ گیگابایت LPDDR5 تا ۶۴۰۰ MT/s)، پشتیبانی بومی از 10GbE و توسعه دوگانه M.2 (دو مسیر PCIe Gen3) برای NPUهای مجزا را فراهم می‌کند.

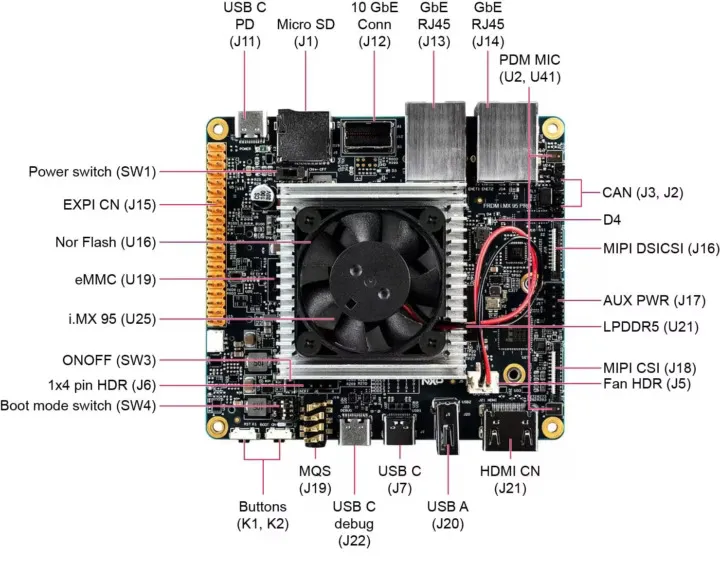

نمای کلی سخت‌افزار NXP FRDM-IMX95-PRO (بالا)

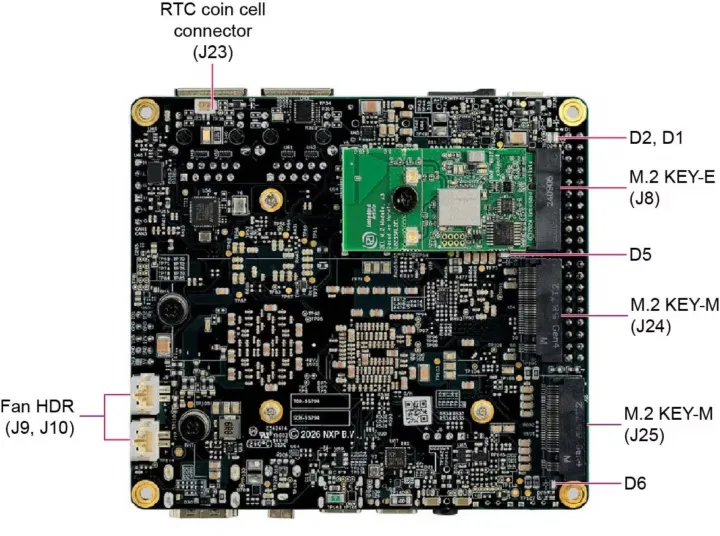

نمای کلی سخت‌افزار NXP FRDM-IMX95-PRO (پایین)
