OneKiwi برد FPGA KIWI 1P5 با تراشه GOWIN و قیمت ۱۴ دلار معرفی شد.
به گفته cnx-software
معرفی برد FPGA KIWI 1P5
برد FPGA OneKiwi KIWI 1P5، با استفاده از تراشه GOWIN GW1N-UV1P5، به‌عنوان یک راه‌حل اقتصادی برای طراحی دیجیتال و آموزش با قیمت ۱۴ دلار ارائه شده است. این برد برای توسعه‌دهندگان دیجیتالی، طراحان دیجیتال و برنامه‌های آموزشی طراحی شده است.
مشخصات فنی
این FPGA از ۱۵۸۴ واحد منطقی LUT4، ۷۲ کیلوبیت SRAM و ۲۵۶ کیلوبیت فلش کاربری بهره می‌برد. برد دارای دو فاز-قفل شونده (PLL) و شش بانک I/O می‌باشد.
| ویژگی | جزئیات |
|---|---|
| سوکت | GOWIN GW1N-UV1P5 |
| واحد منطقی | ۱,۵۸۴ عدد |
| SRAM | ۹۶ کیلوبیت |
| فلش کاربر | ۲۵۶ کیلوبیت |
| PLL | ۲ عدد |
| بانک‌های I/O | ۶ عدد (تا ۱۲۵ I/O کاربر) |
| اتصال USB | USB Type-C برای برق و UART |
| ابعاد | ۷۰.۰۰ میلی‌متر × ۲۲.۸۶ میلی‌متر |
| دمای کاری | -۴۰°C تا ۷۵°C (محدوده صنعتی) |
| رطوبت | ۱۰%–۹۰% (غیر متراکم) |

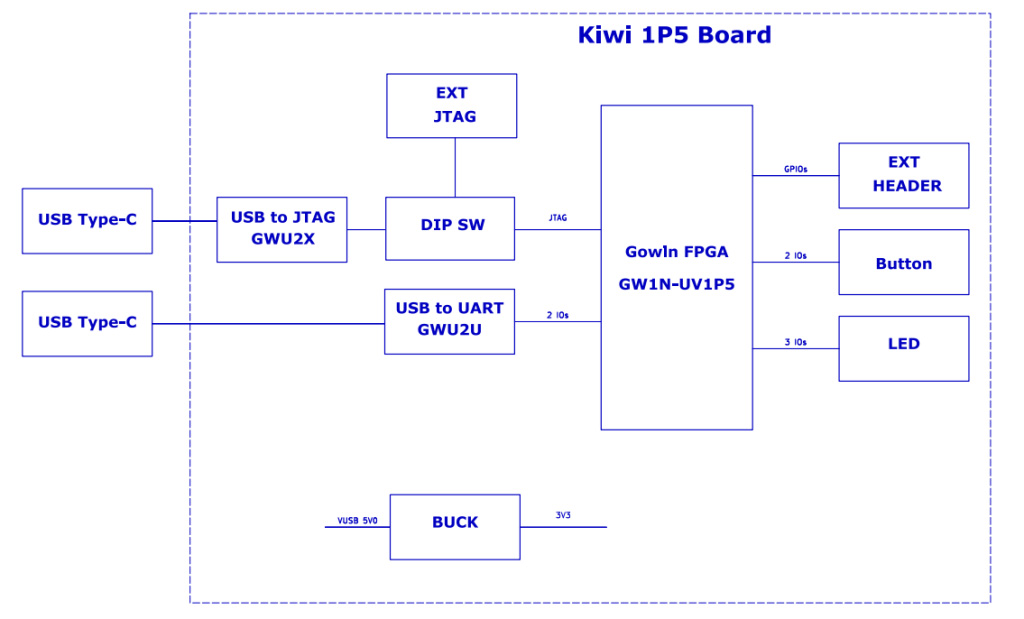

نمودار بلوکی KIWI-1P5
پشتیبانی نرم‌افزاری
این برد با استفاده از نرم‌افزار GOWIN EDA قابل برنامه‌ریزی است و از ابزار Modelsim برای شبیه‌سازی و تحلیل موج استفاده می‌کند. این شرکت همچنین آموزش‌هایی برای کنترل LED، تولید PWM، ارتباط UART و ضد ارتجاع کلید با استفاده از ماشین‌های حالت ارائه می‌دهد. مستندات شامل نقشه مرجع و داده‌نما نیز موجود است.

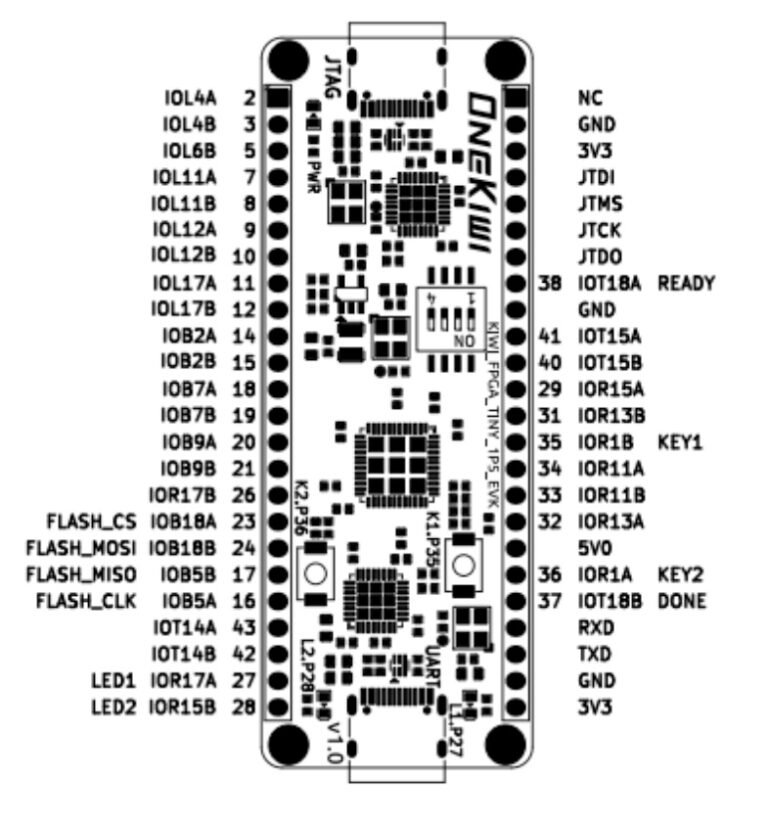

pinout برد FPGA مدل KIWI-1P5
مقایسه با دیگر بردهای توسعه
در مقایسه با سایر بردهای توسعه FPGA مانند Mercury 2 و Icepi Zero، KIWI 1P5 یک برد مقرون به‌صرفه صنعتی است که USB-JTAG/UART داخلی و کلید DIP برای برنامه‌نویسی را در بر می‌گیرد، مناسب برای کاربردهای بهینه‌سازی‌شده‌ی هزینه و نمونه‌سازی است.
خرید و بسته‌بندی
محتوای جعبه FPGA مدل KIWI-1P5
KIWI 1P5 از آمازون با قیمت ۱۴ دلار قابل خرید است و شامل برد FPGA، کابل USB Type-C، دو هدر ۲۴ پین، و محفظه‌ی مقوایی ساده می‌باشد. اطلاعات بیشتر در صفحه محصولات Gowinsemi و اعلان رسمی GOWIN در X (توییتر) موجود است.
