برد UPS مدل Pi-Ener-lite برای رزبری پای زیرو معرفی شد

به گفته CNX Software :

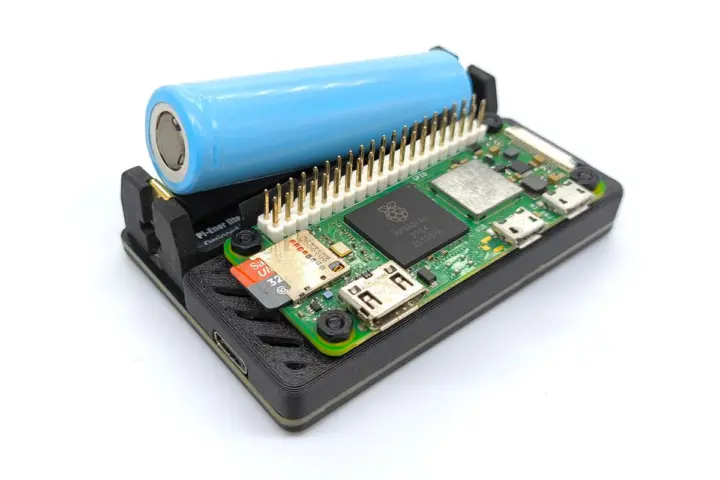

Pi-Ener-lite: یک راهکار UPS برای رزبری پای زیرو با نگهدارنده باتری ۱۸۶۵۰

ماژول Pi-Ener-lite که توسط ACE Design Studio در چین طراحی شده است، یک برد اختصاصی UPS است که به طور ویژه برای سری Raspberry Pi Zero ساخته شده است. این دستگاه دارای یک نگهدارنده باتری لیتیوم-یون استاندارد ۱۸۶۵۰ (flat-top) است و در صورت قطع برق خارجی، بلافاصله به توان باتری سوئیچ می‌کند، در حالی که از شارژ و دشارژ همزمان نیز پشتیبانی می‌نماید.

ماژول Pi-Ener-lite از طریق هفت پین فنری (pogo pins) به قسمت زیرین Raspberry Pi Zero متصل می‌شود که وظیفه انتقال توان و ارتباطات داده I2C را بر عهده دارند؛ این طراحی باعث می‌شود هدر GPIO در قسمت بالا برای سایر HATها یا توسعه‌ها آزاد بماند.

مشخصات فنی Pi-Ener-lite:

• سازگاری – کامپیوترهای تک‌برد (SBC) سری Raspberry Pi Zero
• USB – یک پورت USB Type-C برای شارژ
• متفرقه:
  • سوئیچ پاور
  • تراشه ساعت بلادرنگ (بلادرنگ clock) مدل DS1307 به همراه نگهدارنده باتری سکه‌ای CR1220
  • ۷ عدد پین فنری (pogo pins) برای انتقال توان و داده‌های I2C
• مدیریت توان:
  • پشتیبانی از باتری – سلول لیتیوم-یون استاندارد ۱۸۶۵۰ تخت؛ پشتیبانی از شارژ و دشارژ همزمان
  • جریان شارژ – ۱ آمپر در ۵ ولت
  • جریان خروجی – ۲.۵ آمپر در ۵.۱ ولت
  • تراشه سنجش ظرفیت (fuel gauge) مدل CW2015 برای نظارت بر باتری (خطای اندازه‌گیری: ±۲٪ برای وضعیت شارژ، ±۳ میلی‌ولت برای ولتاژ)
  • سوئیچ تشخیص اتصال برق خارجی
  • محافظت‌ها – حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه
• ابعاد – نامشخص (TBD)

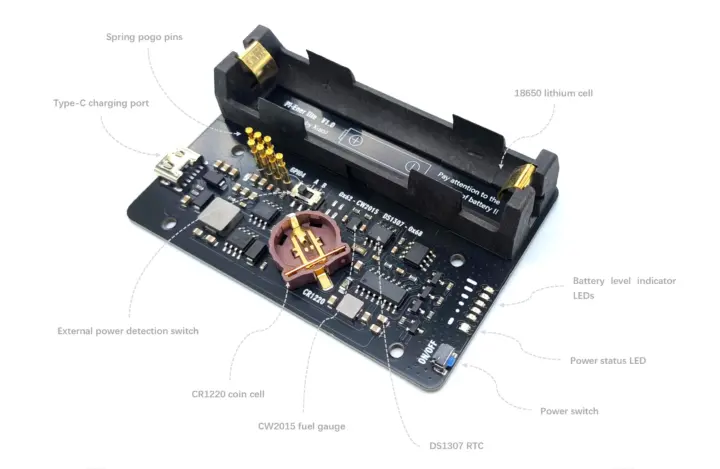

مرور سخت‌افزاری Pi-Ener-lite

این برد از پروتکل I2C برای ارتباط با Pi Zero جهت بازیابی داده‌ها از تراشه سنجش ظرفیت و RTC استفاده می‌کند. توسعه‌دهنده یک مخزن GitHub شامل کدهای پایتون و مستندات لازم برای خواندن داده‌های باتری و تنظیم RTC، و همچنین فایل‌های STL برای محفظه قابل چاپ سه‌بعدی را ارائه داده است.

یک راهکار UPS دیگر مبتنی بر Raspberry Pi Zero، مدل PiSugar3 است که به جای سلول استاندارد ۱۸۶۵۰ که در Pi-Ener-lite استفاده شده، از باتری لیتیوم-پلیمر (LiPo) کیسه‌ای استفاده می‌کند. ما همچنین مجموعه‌ای از بردهای UPS مبتنی بر ۱۸۶۵۰ دیگر، از جمله Waveshare UPS HAT (E) و SupTronics X1202 UPS HAT را پوشش داده‌ایم که عموماً برای مدل‌های بزرگتر Raspberry Pi 4 و 5 طراحی شده‌اند و از طریق هدر ۴۰ پین GPIO متصل می‌شوند.

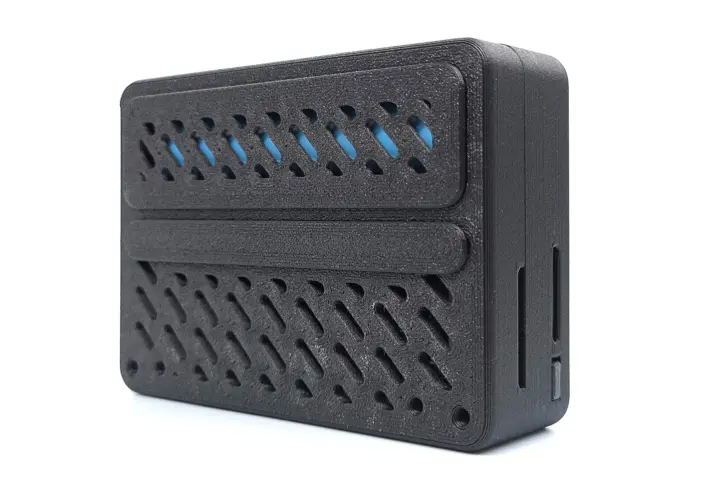

Pi-Ener-lite به همراه محفظه کامل
