کیت ارزیابی Qualcomm QCC74xM: برد توسعه سه‌رادیویی با معماری RISC-V

بلاگ خبری

21 بازدید

۱۴۰۵-۰۳-۰۳

4 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

به گفته CNX Software – Embedded Systems News :

کوالکام با عرضه کیت توسعه ارزان‌قیمت QCC74xM مبتنی بر معماری RISC-V، راهکاری قدرتمند و سه‌رادیویی شامل wi-Fi 6، بلوتوث 5.4 و پروتکل Matter را برای رقابت در بازار اینترنت اشیا فراهم کرده است. این برد با بهره‌گیری از تراشه BL618 و پشتیبانی از هوش مصنوعی و پردازش سیگنال، گزینه‌ای بهینه و اقتصادی برای توسعه دستگاه‌های IoT پیشرفته محسوب می‌شود.

کیت ارزیابی Qualcomm QCC74xM EVK یک برد ارزیابی سه‌رادیویی مجهز به وای‌فای 6، بلوتوث 5.4 و استاندارد IEEE 802.15.4 (شامل Thread/Zigbee) است که قیمتی کمی بیش از ۱۳ دلار دارد. نکته جالب توجه اینجاست که علیرغم داشتن برند Qualcomm، مستندات پروژه Zephyr به‌وضوح نشان می‌دهند که سری QCC74x در واقع بر پایه سری BL61x شرکت Bouffalo Lab (به‌ویژه مدل BL618) طراحی شده و عمدتاً با آن معادل است.

مشخصات فنی Qualcomm QCC74xM EVK

بخش	مشخصات
ماژول بی‌سیم	ماژول Qualcomm QCC74xM LGA مدل‌های QCC743M، QCC744M یا QCC748M بسته به نوع برد
پردازنده	پردازنده ۳۲ بیتی RISC-V مدل RV32IMAFCP با فرکانس کاری تا ۳۲۵ مگاهرتز به همراه واحد محاسبات ممیز شناور (FPU) و پردازش سیگنال دیجیتال (DSP)
حافظه و ذخیره‌سازی	۴۸۴ کیلوبایت حافظه SRAM به همراه ۴۸ کیلوبایت Cache و ۱۲۸ کیلوبایت ROM روی تراشه ۸ مگابایت حافظه pSRAM داخلی، فقط در مدل QCC748M ۱۶ مگابایت حافظه NOR flash داخلی
واحد پردازش ویدیو (VPU)	کدگذاری ویدیویی Motion JPEG (MJPEG) تا رزولوشن 720p، فقط در مدل QCC748M
نمایشگر	رابط DBI از طریق GPIO، فقط در مدل QCC748M
دوربین	رابط DVP از طریق GPIO، فقط در مدل QCC748M
صدا	رابط I2S در حالت Master/Slave یک کانال DAC برای خروجی اسپیکر و یک کانال ADC برای ورودی میکروفون از طریق GPIO، فقط در مدل QCC748M
شبکه و ارتباطات بی‌سیم	پورت اترنت با سرعت 10/100Mbps از طریق GPIO، فقط در مدل‌های QCC744M و QCC748M وای‌فای 6 در باند ۲.۴ گیگاهرتز 802.11 b/g/n/ax به صورت 1×1 SISO بلوتوث 5.4 با قابلیت Coded PHY استانداردهای 802.15.4، Thread و Zigbee پشتیبانی از پروتکل Matter روی شبکه وای‌فای و Thread گزینه‌های آنتن PCB روی برد یا کانکتور RF خارجی
USB	پورت USB Type-C مدل J1 برای کنسول سریال/UART و برنامه‌ریزی قطعه پورت USB Type-C مدل J9 برای اتصال مستقیم USB و تامین توان، فقط در مدل QCC748M
سایر ورودی/خروجی‌ها (I/O)	هدرهای پین دو ردیفه برای GPIO، تا ۳۲ پایه GPIO در مدل QCC748M و تا ۱۹ پایه در مدل QCC743M رابط‌های 2x UART، 2x I2C، SPI در حالت Master/Slave و رابط XIP QSPI یک رابط ISO 11898 CAN مناسب برای کاربردهای صنعتی و خودرویی واحد ADC عمومی ۱۲/۱۴/۱۶ بیتی و DAC ۱۲ بیتی یک واحد PWM چهار کانال، کنترلر IR گیرنده، تایمرها شامل RTC، دو عدد ۳۲ بیتی و یک عدد ۱۶ بیتی و رابط JTAG از طریق GPIO
امنیت	شتاب‌دهنده رمزنگاری داخلی با پشتیبانی از کلید عمومی، TRNG و رمزگشایی سخت‌افزاری AES حین اجرا on-the-fly برای QSPI/XIP گواهی PSA Certified Level One با ویژگی‌های Secure Boot و دیباگ امن
متفرقه	دکمه BOOT مدل S1 دکمه RESET مدل S2 LED توان و LED VDD33 دو عدد جامپر هدر ۲ پین J3 و J4
منبع تغذیه	ورودی برق EVK از طریق USB یا ۵ ولت ولتاژ ورودی ماژول ۲.۹۷ تا ۳.۶۳ ولت ولتاژ رابط‌های I/O برابر با ۱.۸ ولت یا ۳.۳ ولت پد اندازه‌گیری جریان ۱.۸ ولت J5 و پد اندازه‌گیری جریان ۳.۳ ولت J6
ابعاد	نامشخص
دمای کاری	۴۰- تا ۸۵+ درجه سانتی‌گراد

پس از بررسی مشخصات، واضح است که این محصول برای رقابت مستقیم با ماژول‌های شرکت Espressif مانند ESP32-S3 یا ESP32-C6 طراحی شده است و از یک کرنل ۳۲۵ مگاهرتزی RISC-V به همراه FPU و DSP و همچنین استانداردهای ارتباطی بی‌سیم کوتاه‌برد بهره می‌برد. کیت ارزیابی خاصی که در حال حاضر در دسترس است (QCC748M)، بالاترین مدل این رده محسوب می‌شود که تا ۸ مگابایت PSRAM و ۱۶ مگابایت حافظه Flash داخلی دارد.

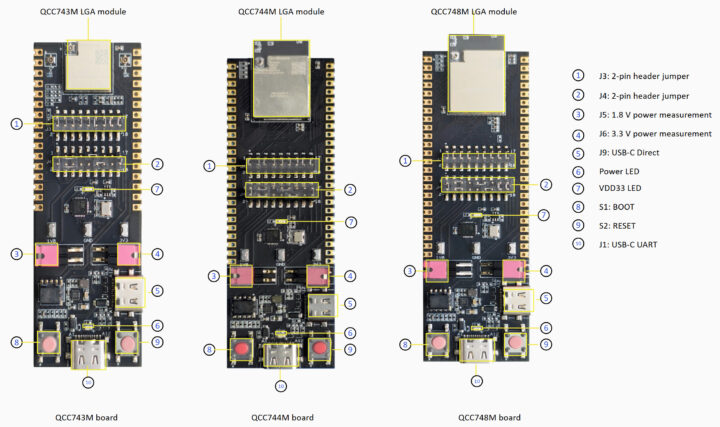

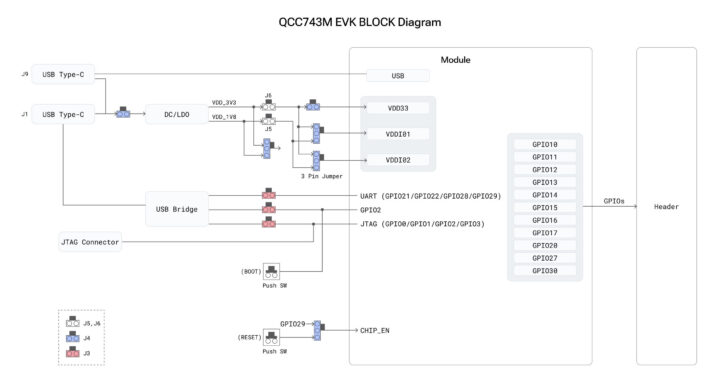

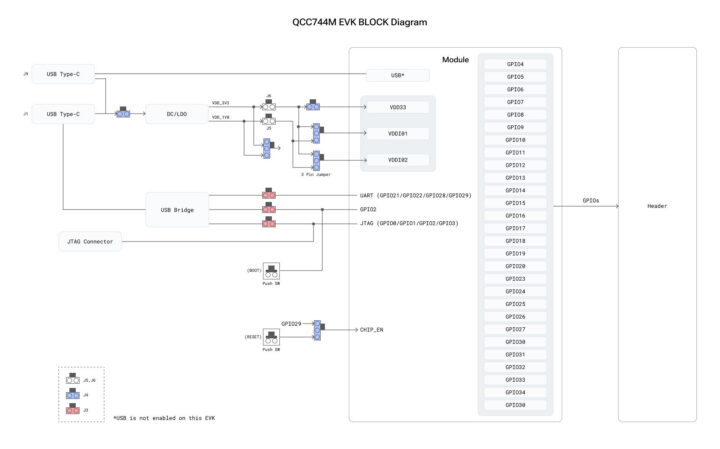

همچنین از روی نمودار بلوکی مشخص است که تنها تفاوت بارز میان این سه برد در تعداد پایه‌های GPIO و پورت‌های USB امبدد است.

در بخش نرم‌افزاری، سری QCC74x به گونه‌ای طراحی شده است که در حالت Hostless (بدون نیاز به میزبان خارجی) فعالیت کند و همزمان پشته‌های پروتکل و اپلیکیشن‌های IoT را بدون نیاز به یک میکروکنترلر خارجی اجرا نماید. SDK رسمی این محصول (ارائه شده در CodeLinaro) بر پایه FreeRTOS بنا شده و به صورت متن‌باز در کنار یک افزونه برای Microsoft Visual Studio Code (VS Code) جهت توسعه نرم‌افزار، در دسترس است. به دلیل ریشه‌های مشترک با محصولات Bouffalo Lab، این سخت‌افزار پیش از این توسط اکوسیستم RTOS Zephyr نیز پشتیبانی می‌شده است. اطلاعات بیشتر در راهنمای شروع سریع (Quick Start) کوالکام موجود است.

کیت‌های ارزیابی Qualcomm QCC74xM با قیمت ۱۳.۱۲ دلار در سایت DigiKey موجود هستند. این قیمت شامل بردهای QCC748M، QCC744M و QCC743M می‌شود. مدل QCC748M EVK در دو نسخه عرضه می‌شود: مدل EVK-QCC748M-2-01-0-AA با آنتن PCB داخلی و مدل EVK-QCC748M-2-01-0-AB با کانکتور RF برای آنتن خارجی. مدل‌های QCC744M و QCC743M نیز در همین دو پیکربندی آنتن در دسترس هستند. خودِ ماژول‌ها نیز به تنهایی با قیمتی بین ۳ تا ۴.۷۵ دلار به فروش می‌رسند.
