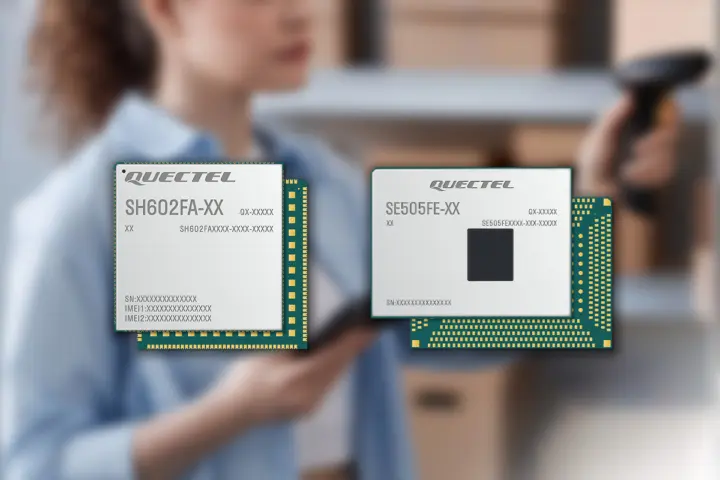

ماژولهای هوشمند کواکتل SH602FA و SE505FE اندروید ۱۶ را به دنیای اینترنت اشیا ۴G و ۵G میآورند
به گفته CNX Software – Embedded Systems News
ماژولهای هوشمند IoT کوئکتل SH602FA 4G و SE505FE 5G با پشتیبانی از اندروید ۱۶ معرفی شدند
شرکت Quectel بهتازگی ماژولهای هوشمند IoT مدل SH602FA 4G LTE Cat 4 و SE505FE 5G Sub-6 GHz را با سیستمعامل اندروید ۱۶ معرفی کرده است. هر دو ماژول از پردازنده هشت هستهای مدیاتک، اتصال سلولار، رابطهای بیسیم و عملکردهای چندرسانهای برای دستگاههایی نظیر نمایشگرهای هوشمند، پایانههای فروش (POS)، دستگاههای دستی صنعتی و رباتها بهره میبرند.
ماژول 4G LTE مدل SH602FA که به عنوان یک ماژول «با کارایی بالا» شناخته میشود، بر پایه پردازنده مدیاتک MT8786 با هستههای Cortex-A75/A55 ساخته شده است، در حالی که ماژول 5G مدل SE505FE که به عنوان یک محصول «سطح پایه» معرفی شده، از یک SoC مدیاتک MT8863T با هستههای Cortex-A76/A55 نیرو میگیرد. هر دو ماژول در نسخههای مختلف منطقهای و همچنین نسخه «-WF» که فقط دارای وایفای/بلوتوث است، عرضه میشوند.
مشخصات فنی Quectel SH602FA و SE505FE:
| Feature | Quectel SH602FA | Quectel SE505FE |
|---|---|---|
| SoC | MediaTek MT8786 octa-core (2x Cortex-A75 @ 2.0 GHz + 6x Cortex-A55 @ 1.8 GHz) | MediaTek MT8863T octa-core (2x Cortex-A76 @ 2.4 GHz + 6x Cortex-A55 @ 2.0 GHz) |
| GPU | ARM Mali-G52 2EEMC2 | IMG GE8300 @ 660 MHz |
| Video Encode | 2560 x 1440 @ 30 fps (H.264, HEVC) | |
| Video Decode | 2560 x 1440 @ 30 fps (HEVC, H.264, VP9) | |
| Memory | 4 GB LPDDR4X (Default) / 2 GB (Optional) | |
| Storage | 64 GB eMMC (Default) / 32 GB (Optional) | |
| Expansion Storage | 1x SD 3.0 (up to 8-bit eMMC bus) | 1x SD 3.0 (4-bit SDIO) |
| Display | 4-lane MIPI-DSI up to FHD+ (1080 x 2520 @ 60 fps ) | 4-lane MIPI-DSI up to FHD+ (1080 x 2520 @ 120 fps ) |
| Camera | 2x 4-lane MIPI CSI + 1x 1-lane MIPI CSI (ISP: 25 MP @ 30 fps) | 3x 4-lane MIPI CSI ( 32 MP @ 30 fps or 16 MP + 16 MP @ 30 fps) |
| Audio | 3x Analog input, 3x Analog output | |
| Cellular connectivity | 4G LTE Cat 4, 3G WCDMA, 2G GSM | 5G Sub-6 GHz , 4G LTE, 3G WCDMA |
| SIM support | 2x (U)SIM (1.8 V / 3.0 V) with DSDS | |
| Max data rates | LTE: 150 Mbps DL / 50 Mbps UL | 5G NR: 3.27 Gbps DL / 1.25 Gbps UL |
| MIMO Support | DL MIMO 2×2 | DL MIMO 4×4 |
| Wi-Fi | Dual-band 2.4 GHz & 5 GHz, 802.11a/b/g/n/ac | |
| Bluetooth | Bluetooth 5.0 (2.1 EDR/3.0 HS/4.1 LE/4.2 BLE/5.0 LE) | Bluetooth 5.2 |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (L1) | |
| Antenna interfaces | 4x (Main, Rx-div, GNSS, Wi-Fi/BT) | 7x (5x Cellular, 1x GNSS, 1x Wi-Fi/BT) |
| USB | 1x USB 2.0 with OTG | 1x USB 3.1 (backward compatible with USB 2.0) |
| Other I/O | 47x GPIOs , 2x UART, 8x I2C , 6x SPI , 2x I2S, 1x ADC | 181x GPIOs ,2x UART, 9x I2C , 2x SPI , 2x I2S, 5x ADC |
| Package | LCC package | LGA package |
| Supply Voltage | 3.55 V to 4.4 V (Typ. 3.8 V) | |
| Dimensions | 40.5 x 40.5 x 2.8 mm | 42.5 x 56.5 x 2.95 mm |
| Weight | 10.39 g | Unspecified |
| Operating temperature | -35°C to +75°C |

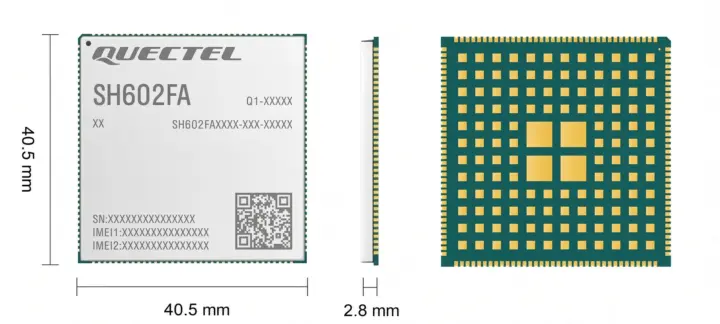

SE505FE 5G Sub-6 GHz Smart Module
ماژول هوشمند چند حالته SH602FA LTE به همراه Wi Fi و بلوتوث
با توجه به مشخصات فنی، SE505FE گزینه قدرتمندتری است که از ۲ کرنل Cortex-A76 با فرکانس ۲.۴ گیگاهرتز، اتصال 5G Sub-6 GHz با سرعت دانلود تا ۳.۲۷ گیگابیت بر ثانیه و 4×4 DL MIMO، و همچنین پشتیبانی از نمایشگرهای تا ۱۲۰ هرتز و دوربینهای تا ۳۲ مگاپیکسل بهره میبرد. این ماژول همچنین دارای USB 3.1، تعداد ۱۸۱ پایه GPIO و ۵ کانال ADC است، در حالی که مدل SH602FA از USB 2.0، تعداد ۴۷ پایه GPIO و یک ADC استفاده میکند. لازم به ذکر است که SE505FE تنها در دستهبندی ماژولهای 5G «سطح پایه» محسوب میشود و SH602FA یک ماژول 4G LTE «با کارایی بالا» است.
ماژولهای IoT مدل SH602FA و SE505FE با سیستمعامل اندروید ۱۶ آماده تولید عرضه میشوند که از ویژگیهای رابط کاربری در سطح پلتفرم، چندرسانهای، امنیت و ادغام سیستم پشتیبانی میکند؛ بنابراین شما CAN از APIهای استاندارد اندروید و قابلیتهای رابط کاربری داخلی آن استفاده کنید، به جای اینکه یک پشته نرمافزاری کاملاً سفارشی بنویسید. Quectel معمولاً اندروید BSP/SDK، ایمیجهای فریمور پیشساخته، ابزارهای فلش کردن مانند QFlash و Customer FW Download Tool، درایور USB، پشتیبانی از ADB و مستندات مربوطه را ارائه میدهد. با این حال، در زمان نگارش این مطلب، اکثر این موارد به صورت عمومی در دسترس نیستند، زیرا Quectel معمولاً آنها را پس از ثبتنام ارائه میدهد و دسترسی به اندروید BSP/SDK به همراه فریمور اختصاصی ماژول معمولاً مستلزم ثبت درخواست پشتیبانی است.
