برد RAB7: آردوینوی هوشمند با پردازش AI حسگرها

فیوژن سنسور برد آداپتور Rutronik-RAB7
48 بازدید
۱۴۰۴-۰۳-۱۰
4 دقیقه

به گفته cnx-software

در دنیای فناوری‌های embedded، ابزارهایی که قابلیت ادغام و تحلیل داده‌های حسگرها را دارند، نقش کلیدی در پیشرفت صنایع مختلف ایفا می‌کنند. برد آداپتور Rutronik RAB7 یک شیلد سخت‌افزاری متن‌باز برای آردوینو است که با هدف بررسی داده‌های حسگرها با استفاده از هوش مصنوعی طراحی شده است. این برد با مجموعه‌ای از هفت حسگر محیطی و اینرسی از شرکت‌های معتبر مانند Bosch، Infineon و Sensirion، یک ابزار قدرتمند برای توسعه پروژه‌های پیشرفته به شمار می‌رود.

معرفی برد آداپتور RAB7

برد آداپتور RAB7 به‌عنوان یک Shield برای بردهای سازگار با آردوینو طراحی شده است. این برد با هدف جمع‌آوری، پردازش و تحلیل داده‌ها از حسگرهای مختلف ساخته شده و می‌تواند در حوزه‌های متنوعی مانند اتوماسیون ساختمان، آشپزخانه‌های حرفه‌ای، سیستم‌های گرمایش، تهویه (HVAC) و کشاورزی هوشمند مورد استفاده قرار گیرد. نکته جذاب اینجاست که RAB7 از فناوری هوش مصنوعی برای تحلیل داده‌های حسگرها بهره می‌برد و این قابلیت، آن را به ابزاری منحصربه‌فرد تبدیل کرده است.

این برد به‌صورت متن‌باز عرضه شده و تمام فایل‌های مرتبط با آن، از جمله شماتیک‌ها، طرح‌های PCB، نقشه‌های مونتاژ و فایل‌های Gerber، در مخزن سخت‌افزاری در دسترس عموم قرار دارد. این ویژگی به توسعه‌دهندگان و مهندسان اجازه می‌دهد تا به‌راحتی آن را سفارشی‌ کنند.

مشخصات فنی برد RAB

مشخصات فنی این برد نشان‌دهنده دقت و کیفیت بالای آن در طراحی است. در ادامه، جزئیات حسگرها و ویژگی‌های فنی این محصول را بیان می‌کنیم:

ویژگیتوضیحات
سنسورها– سنسور فشار دیجیتال Infineon XENSIV DPS368XTSA1 برای اندازه‌گیری فشار جوی.
– سنسور فشار دیجیتال Bosch BMP585 با دقت بالا.
– سنسور کیفیت هوای داخلی Sensirion SGP41-D-R4 برای اندازه‌گیری ترکیبات آلی (VOC) که در پروژه‌هایی مانند Air Lab و Airgradient One استفاده شده است.
– سنسور گاز، فشار، دما و رطوبت دیجیتال Bosch BME690 با قابلیت هوش مصنوعی.
– واحد اندازه‌گیری اینرسی شش‌محوره Bosch BMI323 با مصرف انرژی کم و هوشمندی بالا.
– سنسور دما و رطوبت نسبی Sensirion SHT41-AD1B-R2 با دقت بالا و مصرف انرژی پایین.
– سنسور مغناطیسی سه‌محوره Bosch BMM350 برای جهت‌یابی مطلق نه‌محوره در ناوبری.
رابط میزبان– هدرهای آردوینو با ولتاژ 3.3 ولت.
– رابط I2C به‌صورت پیش‌فرض برای ارتباط با حسگرها.
– رابط SPI قابل استفاده با حسگرهای پشتیبانی‌کننده از این پروتکل (نیاز به لحیم‌کاری).
مدیریت تغذیه– تغذیه 3.3 ولت DC از طریق هدرهای آردوینو.
– رگولاتور ولتاژ MaxLinear SPX3819 برای تأمین 1.8 ولت.
سایر ویژگی‌ها– اتصال تست Keystone Electronics برای سیگنال زمین.

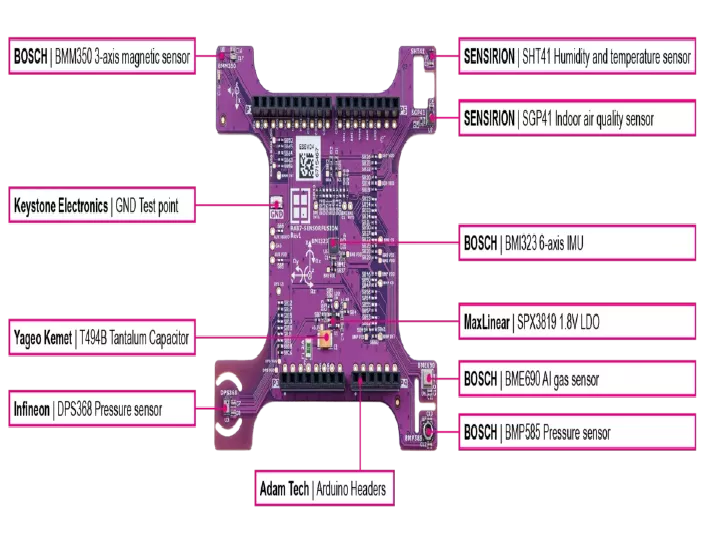

آردوینو شیلد سنسور فیوژن

آردوینو شیلد سنسور فیوژن

کاربردهای برد RAB7

یکی از نقاط قوت این برد، تنوع کاربردهای آن است که به توسعه‌دهندگان اجازه می‌دهد در حوزه‌های مختلف از آن بهره ببرند. از اتوماسیون ساختمان‌ها گرفته تا سیستم‌های پیشرفته کشاورزی هوشمند، برد RAB7 می‌تواند نقش مهمی ایفا کند. تصور کنید سیستمی طراحی کنید که با استفاده از داده‌های حسگرهای محیطی، شرایط تهویه یک ساختمان را به‌صورت خودکار بهینه کند یا در یک مزرعه هوشمند، میزان رطوبت و دمای خاک را برای آبیاری دقیق تنظیم کند.

در آشپزخانه‌های هوشمند، حسگرهای کیفیت هوا می‌توانند به شناسایی و کنترل گازهای مضر کمک کنند. در سیستم‌های HVAC، داده‌های فشار و دما به بهبود کارایی و کاهش مصرف انرژی منجر می‌شوند. این برد با توانایی ادغام داده‌های مختلف و تحلیل آن‌ها با هوش مصنوعی، راهی را به سوی نوآوری‌های آینده باز کرده است.

نرم‌افزار و پشتیبانی

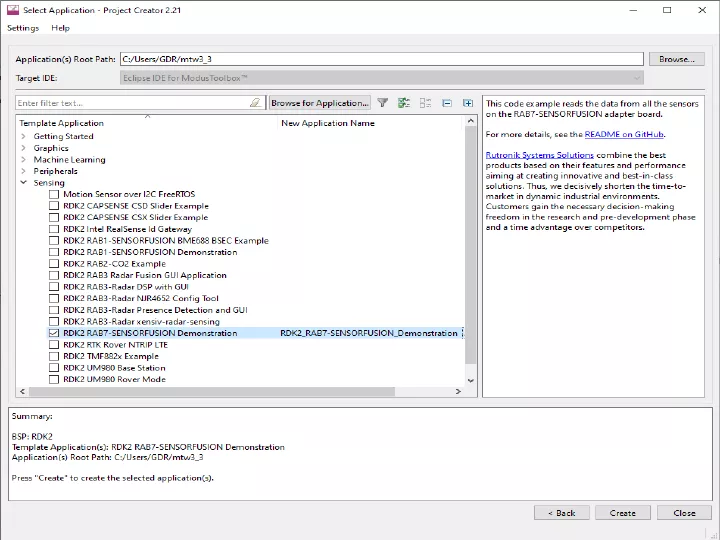

در بخش نرم‌افزار، برای استفاده از برد RAB7 نیاز به نصب نرم‌افزار Infineon ModbusToolbox دارید. پس از نصب، می‌توانید کد نمونه‌ای با عنوان «RAB7-SENSORFUSION Demonstration» را از Project Creator انتخاب کنید.

مستندات این برد نیز در قالب یک فایل PDF در GitHub قرار داده شده است که راهنمای جامعی برای شروع کار با RAB7 ارائه می‌دهد. برای بهترین عملکرد، توصیه می‌شود از بردهای توسعه‌ای RDK2 (PSoC 6) یا RDK4 (PSoC 4100S Max) استفاده کنید که توسط شرکت Rutronik پیشنهاد شده‌اند.

نرم افزار دمو RAB7 SENSOFUSION

نرم افزار دمو RAB7 SENSOFUSION

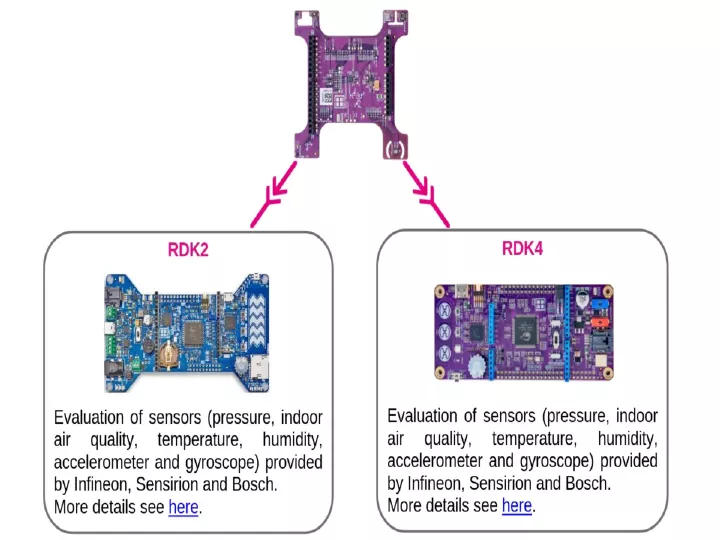

ارزیابی RDK2 RDK4

ارزیابی RDK2 RDK4

قیمت و دسترسی

برد آداپتور RAB7 با قیمت تقریبی 107 دلار توسط Rutronik به فروش می‌رسد. اگرچه این برد از نظر تئوری با هر برد آردوینو سازگار است، اما برای سهولت در شروع کار، استفاده از بردهای توسعه‌ای Rutronik مانند RDK2 (IIoT)، RDK3 (BLE) یا RDK4 (Automotive) توصیه می‌شود. هر یک از این بردهای توسعه‌ای با قیمتی حدود 110 دلار در فروشگاه آنلاین این شرکت عرضه می‌شوند.

برای کسب اطلاعات بیشتر در مورد این محصول، می‌توانید به صفحه رسمی آن در وب‌سایت Rutronik مراجعه کنید. تصاویر و نمونه‌های اتصال برد RAB7 به کیت توسعه‌ای RDK4 نیز در دسترس است که می‌تواند درک بهتری از نحوه استفاده از آن ارائه دهد.

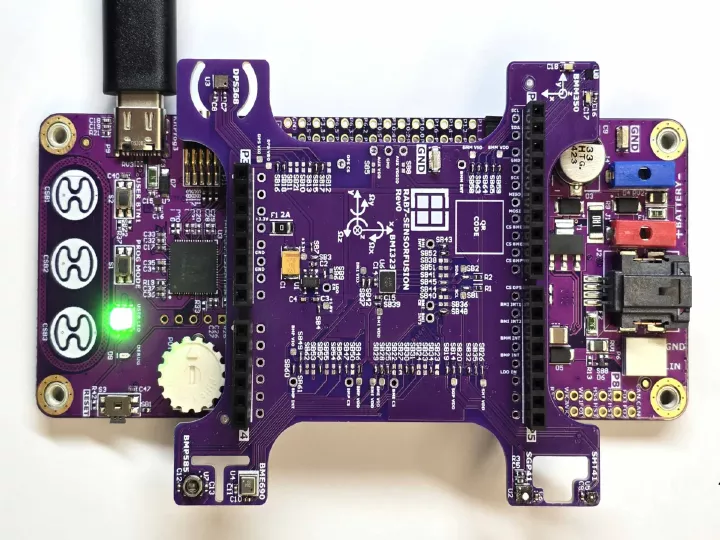

سنسور RAB7 Fusion Arduino Shield با برد ارزیابی RDK4

سنسور RAB7 Fusion Arduino Shield با برد ارزیابی RDK4
