RAK3112 WisDuo: ماژول LoRa + WiFi/BLE با ESP32‑S3 و شتاب‌دهی AI

ماژول RAK3112 WisDuo LoRa+WiFi+BLE؛ هدف‌گذاری برای Edge AI و رابط کاربری Meshtastic

13 بازدید

۱۴۰۴-۰۶-۲۶

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

RAK3112 WisDuo با ترکیب ESP32-S3 و ترنسیور Semtech SX1262، محدودیت‌های نسل قبلی را رفع می‌کند: 16MB فلش، 8MB PSRAM، شتاب‌دهی AI و پشتیبانی از GUI/Meshtastic. توسعه با ESP-IDF، Arduino و PlatformIO؛ فعلاً خبری از Rui3 نیست. قیمت 8 دلار، با نیاز به آنتن مجزا. مناسب برای پردازش دوربین/صوت و شبکه‌های مش.

RAKwireless با معرفی ماژول RAK3112 WisDuo، ترکیبی از ارتباطات Long Range و اتصال کوتاه‌برد را در فرم‌فاکتور کوچک ارائه کرده است. این ماژول با ارتقا نسبت به RAK11200 مبتنی بر ESP32، محدودیت‌های محاسباتی و حافظه‌ای آن را برای سناریوهای سنگین‌تر مانند Edge AI، پردازش دوربین/صوت و شبکه‌های مش برطرف می‌کند. به‌واسطه‌ی ESP32-S3 با دستورالعمل‌های برداری و شتاب‌دهی AI، و وجود 8MB PSRAM، اجرای مدل‌های سبک ML و واسط‌های کاربری غنی عملی‌تر شده است. در عین حال، نسبت به RAK11160 (STM32 + ESP32-C2) که برای سنسورهای باتری‌محور مناسب‌تر است، RAK3112 قدرت پردازش بیشتری برای وظایف تعاملی و چندرسانه‌ای ارائه می‌دهد.

مشخصات فنی

در ادامه، مشخصات کلیدی RAK3112 WisDuo به‌صورت خلاصه آمده است.

مشخصه	توضیحات	یادداشت
MCU اصلی	Espressif Systems ESP32-S3	دو هسته‌ای با قابلیت‌های AI
CPU	Xtensa 32-bit LX7 dual-core @ 240 MHz	دستورالعمل‌های برداری، شتاب‌دهی AI، پشتیبانی LCD controller
حافظه داخلی MCU	512 kB SRAM + 16 kB RTC SRAM	SRAM اصلی و RTC
حافظه خارجی	8 MB PSRAM	برای پردازش تصویر/صوت و UI
حافظه ذخیره‌سازی	16 MB Flash	فضای کافی برای فریمور و منابع
اتصال بی‌سیم نزدیک	2.4 GHz WiFi 4 و Bluetooth 5.0	WiFi/BLE مجتمع در ESP32-S3
ترنسیور LoRa	Semtech SX1262	پشتیبانی LoRa و LoRaWAN
باندهای فرکانسی	863–928 MHz	IN865، EU868، AU915، US915، KR920، RU864، AS923-1/2/3/4
LoRaWAN	مطابق LoRaWAN 1.0.2	LoRaWAN Basics Modem در دست آماده‌سازی
LoRa P2P	پشتیبانی ارتباط Point-to-Point	بدون شبکه LoRaWAN
برد ارتباطی LoRa	> 10 km با آنتن بهینه	وابسته به شرایط محیطی و آنتن
رابط‌ها	44× پَد کَستِلیتی	USB، UART، I2C، SPI، ADC، GPIO و …
آنتن	دو کانکتور u.FL یا RF pads	گزینه‌های آنتن مجزا
ولتاژ تغذیه	3.0V تا 3.6V	رایج 3.3V
ابعاد	23 × 15 × 3 mm	مدول فشرده
بازه دمایی	-40°C تا 85°C	صنعتی

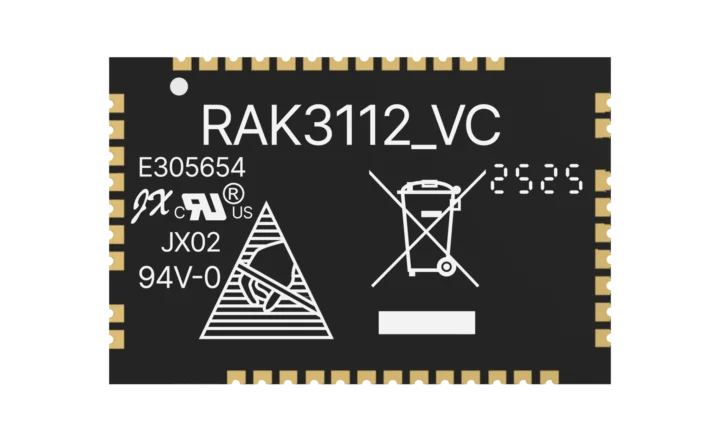

نمای زیر ماژول RAK3112 (LoRa + WiFi + BLE)

نرم‌افزار و توسعه

RAK3112 برای توسعه‌دهندگان حوزه امبدد، انعطاف‌پذیری خوبی ارائه می‌دهد:

محیط‌های توسعه: ESP-IDF، Arduino و PlatformIO.
عدم پشتیبانی فعلی از پلتفرم Rui3 شرکت RAKwireless.
سازگاری Plug-and-Play با بردهای توسعه WisBlock ذکر شده، اما در حال حاضر آداپتور اختصاصی مشابه RAK11162 (برای RAK11160) جهت یکپارچه‌سازی آسان در اکوسیستم WisBlock موجود نیست.
راهنماها شامل شروع سریع با Arduino و نحوه اتصال به The Things Network (TTN) ارائه شده است.

کاربردها: GUI، Meshtastic و Edge AI

ESP32-S3 با دستورالعمل‌های برداری و شتاب‌دهی AI، همراه با 8MB PSRAM، اجرای مدل‌های سبک ML و واسط‌های کاربری روان را ممکن می‌کند. موارد استفاده‌ی برجسته شامل:

رابط‌های کاربری گرافیکی (GUI) و Meshtastic UI برای شبکه‌های مش مبتنی بر LoRa.
Edge ML با TensorFlow Lite Micro و کتابخانه ESP-DL، برای طبقه‌بندی‌های سبک شنیداری/تصویری و پیش‌پردازش داده در لبه.
پروژه‌هایی که به ترکیب ارتباط برد بلند LoRa با WiFi/BLE برای پیکربندی، آپدیت فریمور یا ارسال داده محلی نیاز دارند.

در مقایسه با RAK11200، افزایش حافظه و توان پردازشی، اجرای هم‌زمان وظایف UI، ارتباطات و پردازش سیگنال را پایدارتر می‌کند. همچنین نسبت به RAK11160 (STM32 + ESP32-C2)، این ماژول برای سناریوهای تعاملی و چندرسانه‌ای مناسب‌تر است؛ هرچند اگر اولویت اصلی، مصرف توان بسیار پایین در سنسورهای باتری‌خور باشد، RAK11160 گزینه‌ی بهتری است.

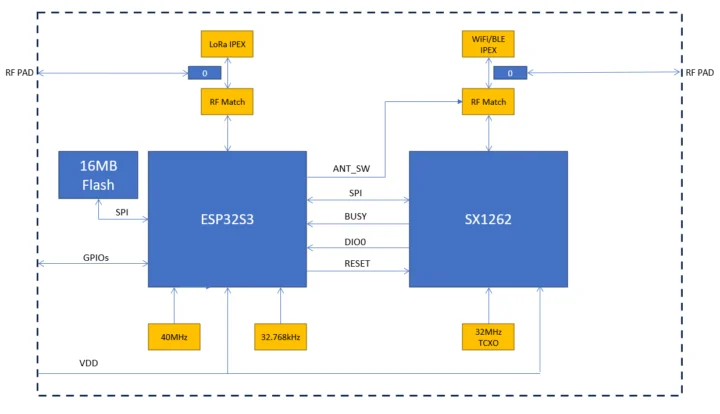

بلوک دیاگرام ماژول ESP32-S3-SX1262-LoRa-WiFi-BLE

مدار بلوکی و پین‌ها

مدار بلوکی ترکیب MCU ESP32-S3 با ترنسیور SX1262 را نشان می‌دهد؛ داده‌ها از طریق رابط‌های استاندارد MCU به ترنسیور LoRa متصل شده و مسیرهای RF به‌صورت مجزا تا کانکتورهای u.FL یا RF pads ادامه می‌یابند. ردیف 44 پَد کَستِلیتی نیز دسترسی مستقیم به USB، UART، I2C، SPI، ADC و GPIO را می‌دهد که ادغام در برد اصلی یا ماژول‌های WisBlock را تسهیل می‌کند.

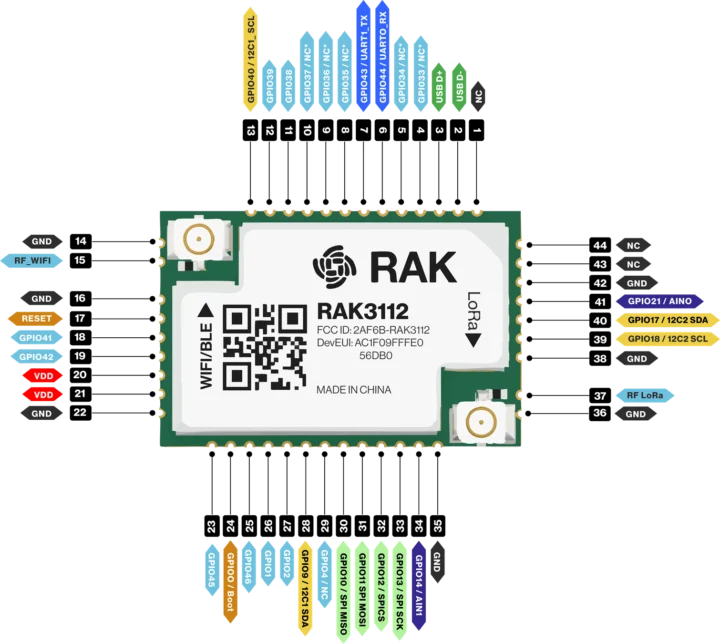

دیاگرام پین اوت RAK3112

قیمت و دسترسی

قیمت RAK3112 WisDuo: 8 دلار در AliExpress و فروشگاه RAKwireless.
مقایسه: RAK11160 با 6.5 دلار و RAK11200 با 9.9 دلار.
آنتن‌ها جداگانه با قیمت 3 تا 6 دلار (در صورت نداشتن آنتن سازگار).

با درنظرگرفتن قابلیت‌ها، RAK3112 گزینه‌ای به‌صرفه برای پروژه‌های Edge AI، رابط‌های Meshtastic و توسعه‌های مبتنی بر WisBlock به‌شمار می‌آید، به‌ویژه زمانی که هم LoRa و هم WiFi/BLE مورد نیاز است.
