تبدیل رزبری پای RP2040 و RP2350 به کارت صدای USB مجهز به موتور DSP با فریمور جدید DSPi

به نقل از CNX Software – Embedded Systems News

معرفی DSPi؛ فریمور حرفه‌ای برای پردازش سیگنال دیجیتال روی رزبری پای

پروژه DSPi یک فریمور جامع و قدرتمند برای پردازش سیگنال‌های صوتی است که به‌طور اختصاصی برای برد‌های Raspberry Pi Pico، Pico 2 و تمامی ماژول‌های مبتنی بر تراشه‌های RP2040 و RP2350 توسعه یافته است. این فریمور با هوشمندی کامل، فرآیند تبدیل رزبری پای RP2040 و RP2350 به یک کارت صدای USB مجهز به موتور DSP داخلی را ممکن می‌سازد.

به‌واسطه DSPi، کامپیوتر شما این سخت‌افزار اقتصادی را به‌عنوان یک کارت صدای استاندارد شناسایی می‌کند و در عین حال، به امکانات حرفه‌ای پردازش صوتی نظیر اصلاح آکوستیک اتاق (Room Correction)، طراحی کراس‌اوورهای فعال، اکولایزر پارامتریک و مدیریت دقیق تراز زمانی (Time Alignment) دسترسی خواهید داشت. این راهکار، ترکیبی ایده‌آل از سادگیِ اتصال USB و قدرت پردازشی بالا را برای تحقق پروژه‌های صوتی Hi-Fi فراهم می‌کند.

قابلیت‌های کلیدی و مشخصات فنی فریمور DSPi

پروژه DSPi نشان‌دهنده یکی از حوزه‌های نوین در کاربرد رزبری پای است که با بهره‌گیری از معماری قدرتمند تراشه‌های RP2040 و RP2350، قابلیت‌های پردازشی بی‌نظیری را برای پروژه‌های صوتی فراهم می‌کند. این ابزار با توزیع هوشمند پردازش بین دو هسته میکروکنترلر، عملکردی پایدار و با تأخیر بسیار پایین ارائه می‌دهد. در ادامه، قابلیت‌های برجسته این فریمور را مرور می‌کنیم:

۱. درگاه‌های ورودی و خروجی پیشرفته (I/O)

• رابط صوتی USB: پشتیبانی کامل از ورودی‌های PCM ۱۶ و ۲۴ بیتی (با نرخ نمونه‌برداری ۴۴.۱، ۴۸ و ۹۶ کیلوهرتز) و سازگاری کامل با سیستم‌عامل‌های ویندوز، macOS، لینوکس و iOS.
• ورودی دیجیتال S/PDIF: پذیرش صدای استریو PCM ۲۴ بیتی در فرکانس‌های ۴۴.۱ و ۴۸ کیلوهرتز.
• خروجی‌های حرفه‌ای: پشتیبانی از خروجی‌های S/PDIF یا I2S (تا ۸ کانال در RP2350 و ۴ کانال در RP2040).
• خروجی اختصاصی ساب‌ووفر: مجهز به مدولاتور دلتا-سیگما مرتبه دوم (PDM) برای خروجی مستقیم ساب‌ووفر بدون نیاز به DAC اضافی.

۲. موتور پردازش سیگنال (DSP)

• پردازش دو هسته‌ای: تقسیم هوشمند محاسبات EQ بین هر دو هسته پردازشی.
• اکولایزر پارامتریک (PEQ): تا ۱۰ باند برای هر کانال با ۱۱ نوع فیلتر (از جمله Notch، All-pass و Shelf)؛ مجموعاً ۱۱۰ باند در RP2350 و ۷۰ باند در RP2040.
• کراس‌اوورهای فعال: ارائه فیلترهای استاندارد (Linkwitz-Riley، Butterworth و Bessel) با شیب تا ۴۸ دسی‌بل در اکتاو.
• پردازش داینامیک:
• ترازکننده ولوم (Volume Leveller): کمپرسور RMS با قابلیت Lookahead (۱۰ میلی‌ثانیه) و لیمیتر داخلی.
• جبران بلندی صدا (Loudness Compensation): بر اساس استاندارد ISO 226:2003.
• Crossfeed هدفون: الگوریتم مبتنی بر BS2B جهت بهبود تجربه شنیداری با هدفون.
• میکسر ماتریسی: قابلیت مسیریابی منعطف ورودی‌ها به خروجی‌ها با کنترل فاز و گین مستقل.
• تراز زمانی (Time Alignment): تأخیر قابل تنظیم تا ۸۵ میلی‌ثانیه برای هر کانال جهت کالیبراسیون دقیق سیستم صوتی.

۳. مدیریت سیستمی و عیب‌یابی

• شخصی‌سازی: تمامی پین‌های GPIO خروجی در زمان اجرا قابل بازپیکربندی هستند.
• پیش‌تنظیمات (Presets): امکان ذخیره و فراخوانی ۱۰ پیکربندی کامل سیستمی.
• سیستم عیب‌یابی جامع: نظارت بلادرنگ بر نرخ خطاهای USB PHY، وضعیت بافر، بار پردازشی هسته‌ها و نمایش کلیپینگ سیگنال.
• بروزرسانی هوشمند: قابلیت بازنشانی خودکار به حالت Bootloader برای آپدیت فریمور از طریق اپلیکیشن (بدون نیاز به فشردن فیزیکی دکمه BOOTSEL).

مقایسه عملکردی تراشه‌های RP2040 و RP2350 در DSPi

با وجود شباهت در معماری پایه، تفاوت‌های زیر در پردازش صوتی حائز اهمیت است:

نرم‌افزار مدیریت (DSPi Console):

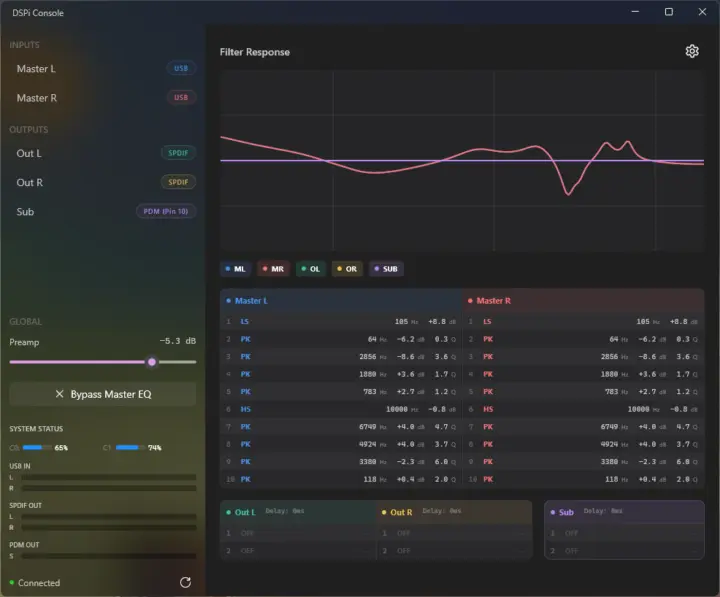

برای بهره‌گیری کامل از این قابلیت‌ها، آزمایشگاه Weeb Labs اپلیکیشن گرافیکی DSPi Console را توسعه داده است. این برنامه ضمن ارائه رابط کاربری گرافیکی، امکاناتی نظیر مدیریت فیلترها، پیکربندی دستگاه، کنترل ولوم و بصری‌سازی بلادرنگ سیگنال‌ها را در سیستم‌عامل‌های ویندوز، مک و لینوکس فراهم می‌کند.

نرم‌افزار مدیریت (DSPi Console & Terminal):

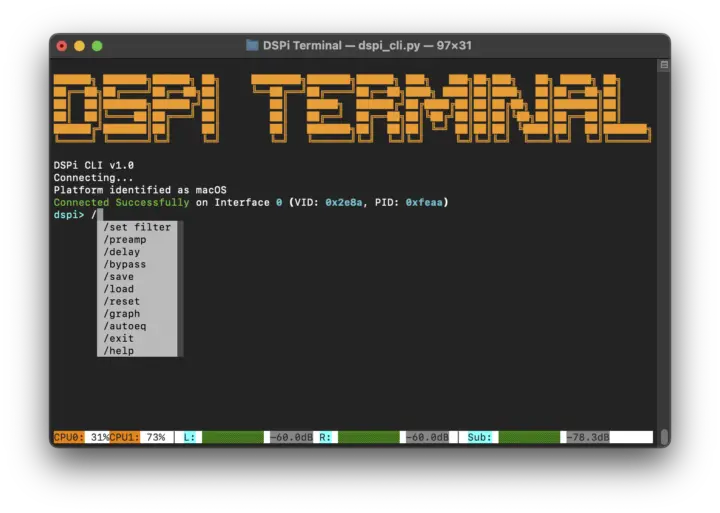

برای بهره‌گیری کامل از قابلیت‌های این فریمور، آزمایشگاه Weeb Labs اپلیکیشن گرافیکی DSPi Console را توسعه داده است. این برنامه ضمن ارائه رابط کاربری بصری، امکاناتی نظیر مدیریت فیلترها، پیکربندی دستگاه، کنترل ولوم و بصری‌سازی بلادرنگ سیگنال‌ها را در سیستم‌عامل‌های ویندوز، مک و لینوکس فراهم می‌کند. همچنین، برای کاربرانی که محیط خط فرمان (CLI) را ترجیح می‌دهند، ابزار DSPi Terminal در دسترس است که دقیقاً همان قابلیت‌های مدیریتی نسخه گرافیکی را به‌صورت متنی و سریع ارائه می‌دهد.

منابع و جامعه کاربری

سورس‌کدهای فریمور DSPi، اپلیکیشن DSPi Console، نسخه ترمینال و سایر پورت‌های جانبی (از جمله نسخه STM32 و پنل کنترلی ESP32-S3) در پلتفرم‌های اشتراک‌گذاری کد در دسترس هستند. از آنجا که عملکرد این پروژه به معماری سخت‌افزاری بردهای رزبری پای وابسته است، مطالعه مباحث پایه در زمینه آموزش رزبری پای می‌تواند به درک بهتر چگونگی تعامل فریمور با منابع سیستمی در تراشه‌های RP2040 و RP2350 کمک کند.

اطلاعات فنی این پروژه در فوریه ۲۰۲۶ در انجمن Audio Science Review مطرح شد. این تاپیک به دلیل تحلیل‌های فنیِ ارائه‌شده مورد توجه قرار گرفت و بحث‌های تخصصی گسترده‌ای را به همراه داشت. همچنین، وضعیت مخزن این پروژه در گیت‌هاب، نشان‌دهنده میزان تعامل و پیگیری مداوم توسط سایر توسعه‌دهندگان است.

بررسی فنی کد

در فرآیند توسعه این پروژه از ابزارهای هوش مصنوعی (Claude) استفاده شده است. بررسی فنی سورس‌کدها نشان می‌دهد که ساختار پروژه با در نظر گرفتن استانداردهای نرم‌افزاری تنظیم شده است. در برخی بخش‌ها، فایل‌های زبان C طولانی هستند که بخش عمده‌ای از این حجم به کامنت‌گذاری و مستندسازی اختصاص یافته است؛ امری که به خوانایی کد و تسهیل فرآیند نگهداری و عیب‌یابی برای سایر توسعه‌دهندگان کمک کرده است.

کلام آخر

پروژه DSPi گواهی بر این واقعیت است که با بهره‌گیری از توان پردازشی تراشه‌های مدرن و ابزارهای توسعه هوشمند، مرز میان سخت‌افزارهای صوتی گران‌قیمت و راهکارهای DIY (خودساخته) کمرنگ‌تر شده است. این فریمور، فراتر از یک ابزار سرگرمی، امکان پیاده‌سازی دقیق پردازش‌های سیگنال پیچیده را در ابعادی کوچک و مقرون‌به‌صرفه فراهم آورده است. برای مهندسان و علاقه‌مندان حوزه صدا، استفاده از سخت‌افزارهای باکیفیت و ترکیب آن با چنین راهکارهای نرم‌افزاری، فرصتی برای ایجاد سیستم‌های صوتی شخصی‌سازی‌شده و بهینه‌سازی تجربه‌ی شنیداری با هزینه‌ای معقول و ساختاری مبتنی بر استانداردهای باز محسوب می‌شود.
