اَداپتور متن‌باز M.2 PCIe برای Raspberry Pi 5 – پروژه Ubo Pod

به گفته hackster

• مهرداد مجذوبی اَداپتور M.2 PCIe به‌عنوان یک لوازم جانبی متن‌باز برای Raspberry Pi 5 منتشر کرده است.
• این اَداپتور با هدف غلبه بر چالش‌های نسخه‌های تجاری مانند تداخل با Wi-Fi و نبود شاخص‌های LED طراحی شده است.
• پروژه شامل فایل‌های طراحی KiCad و همچنین یک کابل FPC برای اتصال به Raspberry Pi 5 است.

مهرداد مجذوبی، یکی از سازندگان پیشرو، اخیراً یک اَداپتور M.2 PCI Express که به عنوان بخشی از پروژه Ubo Pod طراحی شده برای Raspberry Pi 5 را منتشر کرد. این محصول یک راه‌حل متن‌باز برای اضافه کردن ماژول‌های M.2 به Raspberry Pi ارائه می‌دهد.

طراحی و معماری این برد

ریزبرد (SBC) Raspberry Pi 5 با دسترسی به یک لاین PCI Express Gen. 2 معرفی شد که می‌تواند به نرخ‌های Gen. 3 ارتقاء پیدا کند. ماجزوبی در طراحی این برد از کار جورج اسمارت که اولین نسخهٔ اَداپتور را با مهندسی معکوس پین‌اوت FFC Raspberry Pi 5 ساخت، الهام گرفته است.

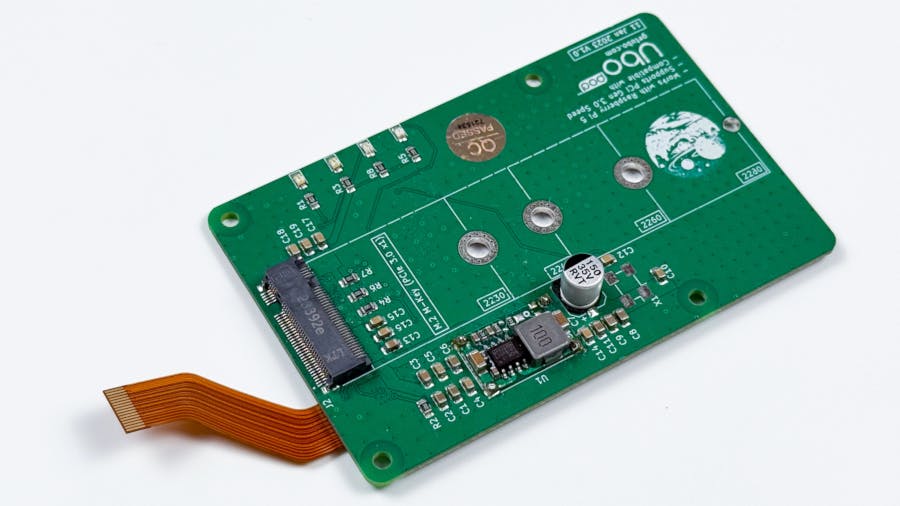

این اَداپتور که در زیر Raspberry Pi به‌عنوان یک دستگاه HAB نصب می‌شود، دارای طراحی به‌خصوصی است که برای کنترل دقیق‌تر ابعاد برد و موقعیت‌بندی و طول کابل انعطاف‌پذیر طراحی شده است.

قطعات استفاده شده

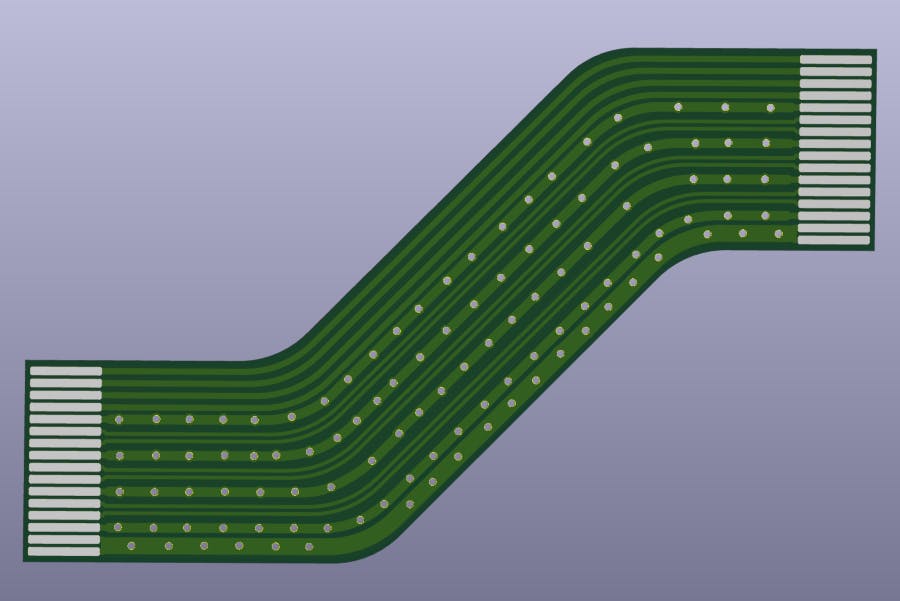

مجذوبی از تجربه خود در طراحی با PCIe براساس استانداردهای بالا و طراحی یک کابل انعطاف‌پذیر FFC برای اتصال برد به Raspberry Pi 5 می‌گوید. همچنین فایل‌های پروژه KiCad و طراحی‌های کابل FFC تحت لیسانس GNU General Public License 3 در مخزن GitHub Ubo Pod منتشر شده‌اند.

مزایا و معایب

مجذوبی اشاره می‌کند که او در حال کار بر روی نسخه و2 این برد است که شامل چندین بهبود است. از جمله چالش‌های نسخه فعلی می‌توان به تداخل با شبکه Wi-Fi، نبود نشانگرهای LED و محدودیت‌ها در استفاده از کارت‌خوان microSD در زمان استفاده از کابل FPC اشاره کرد.

• مزایا: افزودن قابلیت M.2 به Raspberry Pi 5 با طراحی متن‌باز.
• معایب: تداخل با سایر قطعات و محدودیت‌های طراحی ناشی از استفاده از کابل‌های FPC.

این ابتکار عمل جدید از مهرداد مجذوبی مثالی از قدرت اَداپتورهای متن‌باز و سفارشی برای سیستم‌های امبدد مانند Raspberry Pi است. ارائه یک اَداپتور M.2 متن‌باز برای Raspberry Pi 5 فرصت‌های جدیدی برای توسعه‌دهندگان جهت گسترش قابلیت‌های این ریزبرد فراهم می‌کند و انتظار می‌رود که نسخه بهبودیافته این برد با بهبودهای قابل توجهی در آینده تولید شود.
