ReelTrack؛ ابزار دستی نوآورانه برای شمارش سریع قطعات SMD روی رول

به hackster

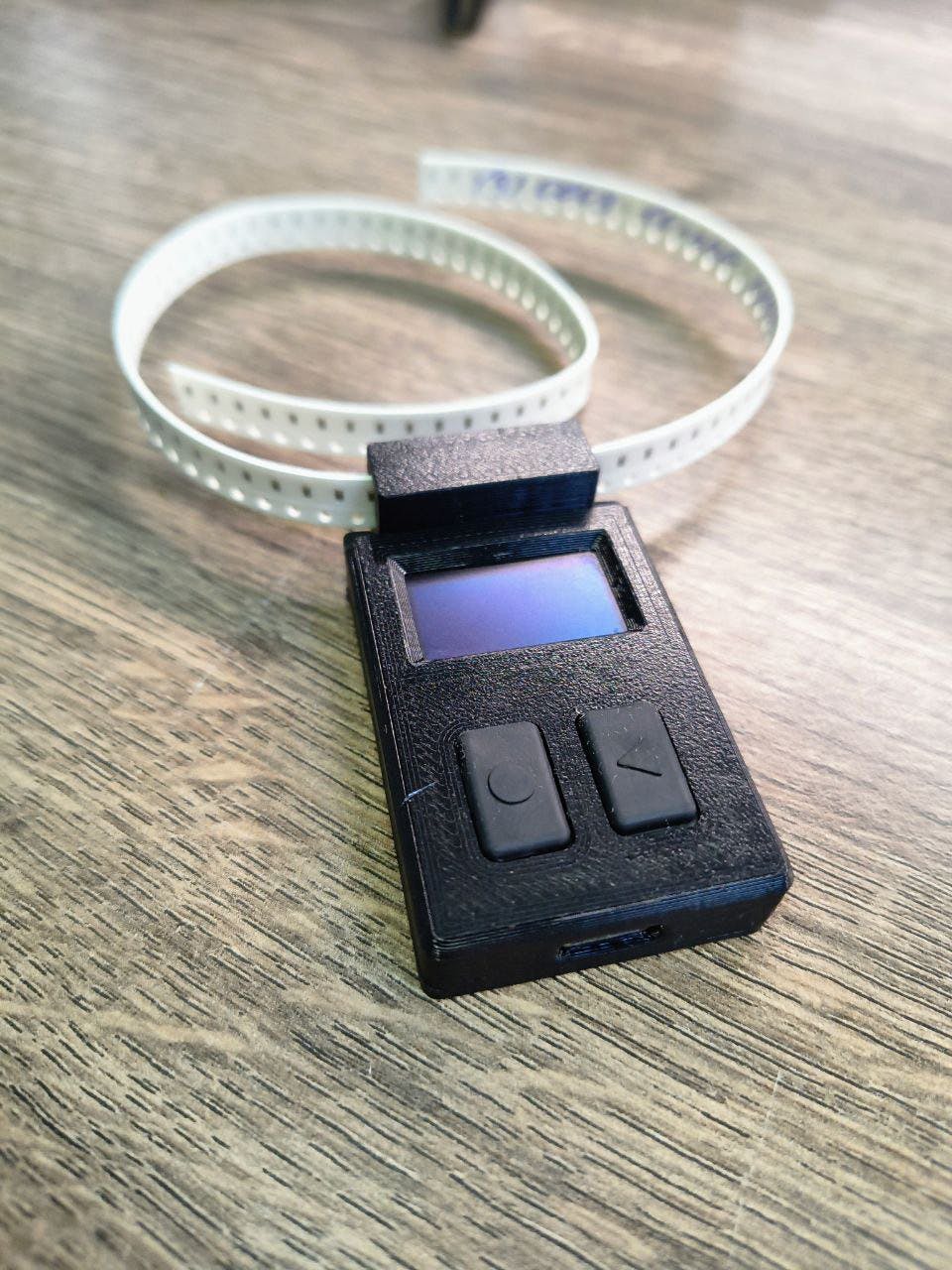

این دستگاه دستی، قطعات SMD را خیلی سریع می‌شمارد

قطعات نصب از طریق سوراخ (THT) برای مونتاژ دستی راحت‌ترند، اما قطعات نصب سطحی (SMD) ارزان‌تر، مناسب برای اتوماسیون و بسیار فشرده‌تر هستند. مشکل وقتی پیش می‌آید که می‌خواهید از روی یک رول، تعداد مشخصی قطعه را سریع بشمارید یا بدانید چند قطعه باقی مانده است. Serhii برای حlل این مسئله، ReelTrack را ساخته؛ یک دستگاه دستی که شمارش قطعات SMD روی رول را سریع و بی‌دردسر انجام می‌دهد.

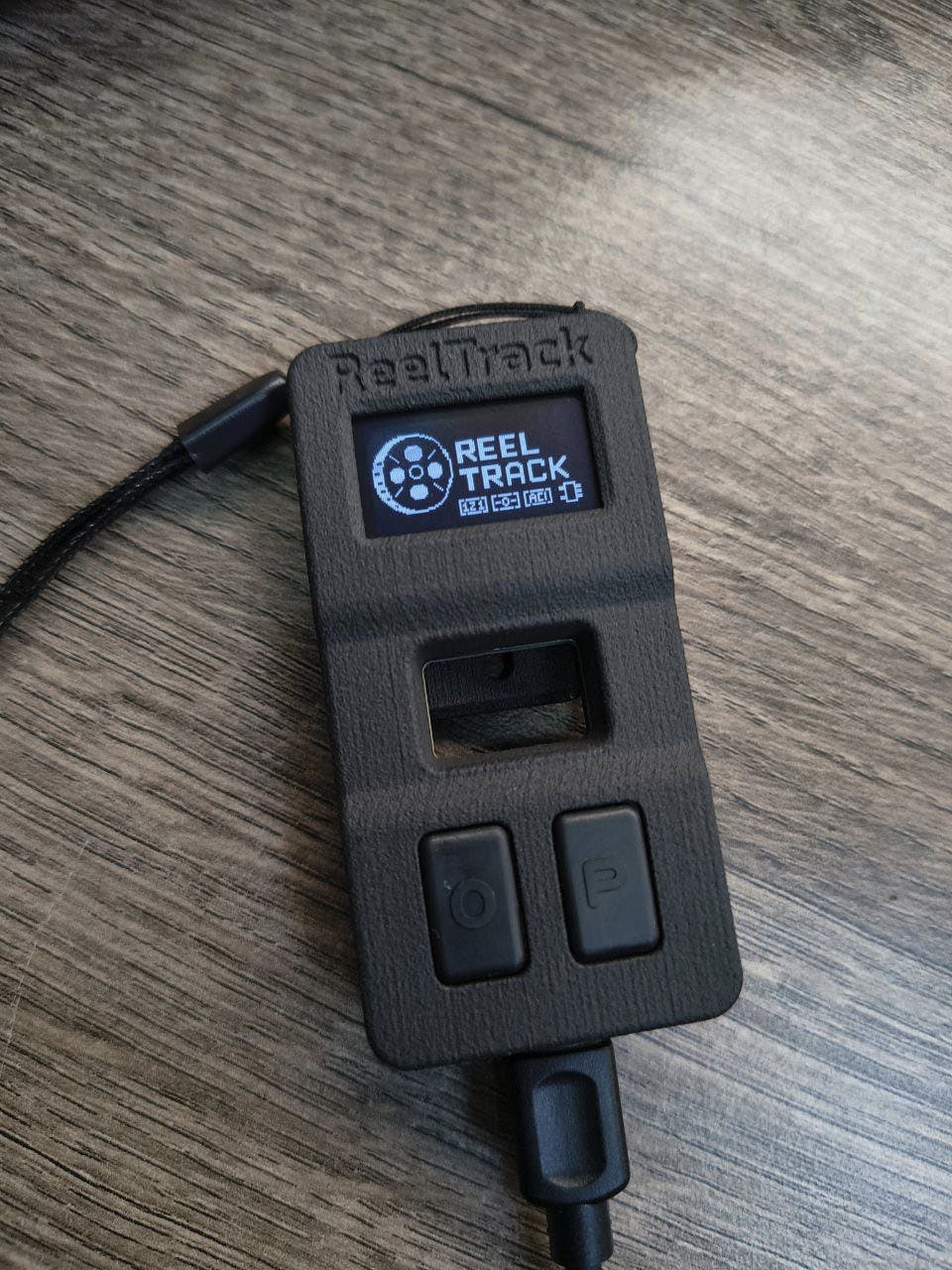

نحوه کار با ReelTrack ساده است: دکمه‌ها را می‌زنید تا گام (pitch) و جهت تغذیه (feed direction) را تنظیم کنید، سپس رول را از ابتدا تا انتها عبور می‌دهید تا جمع کل شمرده شود یا در تعداد دلخواه توقف می‌کنید. نمایشگر OLED (نمایشگر OLED) شمارش جاری را نشان می‌دهد. حتی می‌توانید روی رول در فواصل مشخص علامت‌گذاری کنید تا یک رول بلند را به بسته‌های تعداد-ثابت تقسیم کنید.

ReelTrack با رول‌های عرض 8، 12 یا 16mm و گام‌های 2، 4، 8، 12 یا 16mm کار می‌کند. برای اغلب قطعات SMD با اندازه 0201 تا 1210 مناسب است. این دستگاه تا 1 متر رول در ثانیه را اسکن می‌کند و تا 9,999 قطعه را با تلرانس ±2 قطعه می‌شمارد.

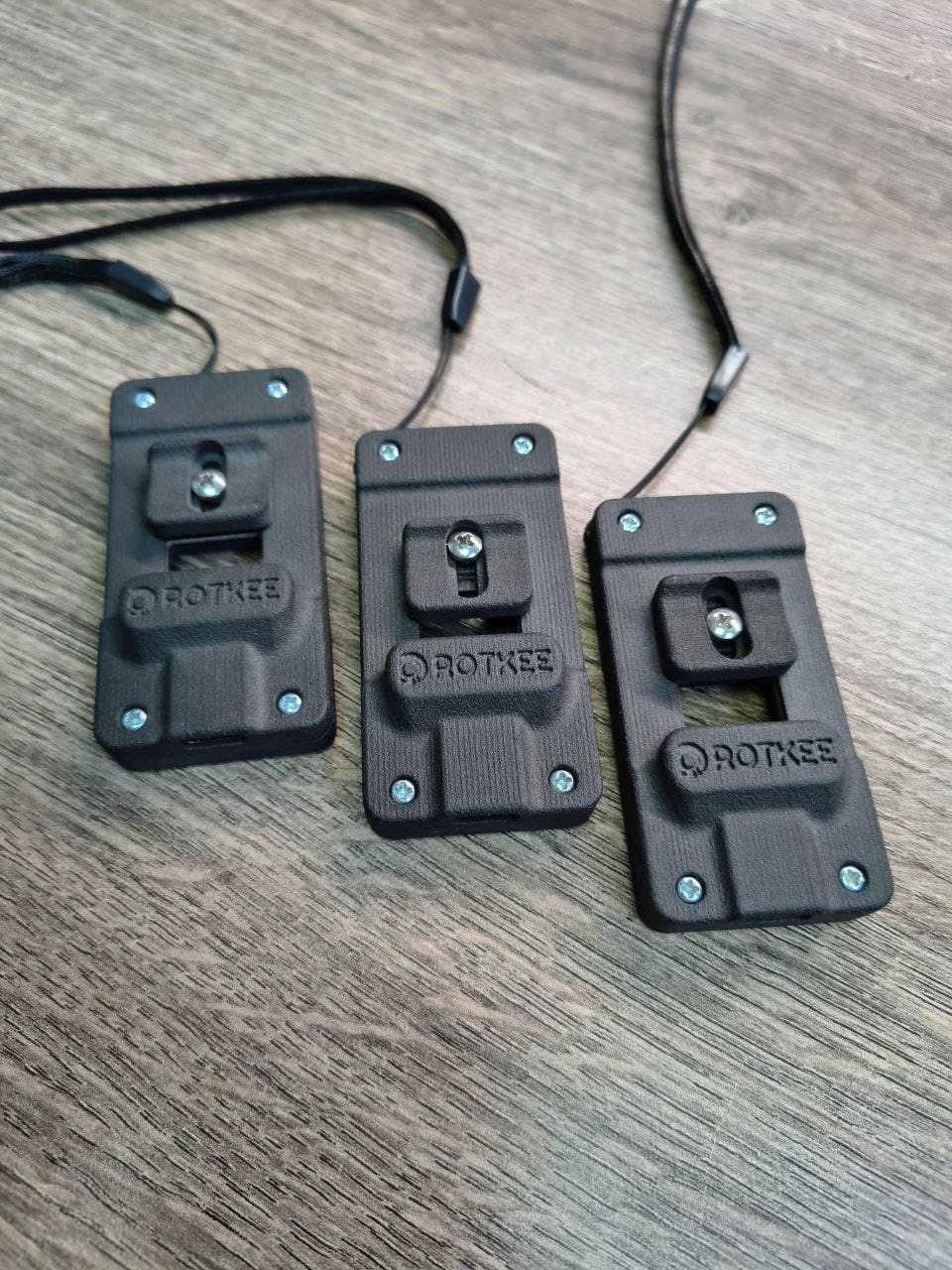

تا این لحظه Serhii فایل‌های طراحی یا جزئیات سخت‌افزاری ReelTrack را منتشر نکرده است. می‌دانیم یک نمایشگر OLED و یک محفظه پرینت سه‌بعدی دارد؛ فراتر از این، فعلاً در حد حدس و گمان است. به‌نظر می‌رسد از یک دیود نورافشان (LED) به‌همراه فوتورزیستور (photoresistor) برای تشخیص لکه‌های تیره روی رول (که متناظر با جای‌گیری قطعات SMD هستند) استفاده می‌شود. منطقی است بگوییم یک میکروکنترلر (microcontroller) نیز وظیفه شمارش و به‌روزرسانی نمایشگر را بر عهده دارد.

امید است Serhii به‌زودی جزئیات بیشتری منتشر کند؛ بسیاری از سازندگان و تولیدکنندگان به ابزاری مانند ReelTrack برای شمارش قطعات خود علاقه‌مند خواهند بود.
