Renesas RL78/L23 را معرفی کرد: میکروکنترلر 16 بیتی کم‌مصرف با LCD و لمس خازنی
به گفته cnx-software
مرور کلی و کاربردها
RL78/L23 یک MCU 16 بیتی کم‌مصرف با segment LCD داخلی، واحد لمس خازنی و حافظه فلش دوگانه برای به‌روزرسانی فریمور از راه دور (FOTA) است که در گستره 1.6 تا 5.5 ولت کار می‌کند. این تراشه با پشتیبانی تا سال 2037 برای پنل‌های HMI در لوازم خانگی، HVAC، کنتورهای مصرف و دستگاه‌های باتری‌خور IoT امبدد مناسب است. یک نوسان‌ساز داخلی، سنسور دما و واسط‌های UART/I²C/CSI نیز مجتمع شده‌اند.
میکروکنترلر کم‌مصرف Renesas RL78L23
مشخصات Renesas RL78/L23
| بخش | مشخصات |
|---|---|
| هسته پردازنده (CPU) | هسته CISC 16 بیتی Renesas RL78 با خط لوله 3 مرحله‌ای، 0.03125 میکروثانیه به‌ازای هر دستور در فرکانس 32 مگاهرتز |
| حافظه (RAM) | حداکثر 32 کیلوبایت روی تراشه |
| حافظه کد (Flash) |
|
| حافظه داده (Data Flash) | 8 کیلوبایت، 1,000,000 سیکل خواندن/نوشتن (میانگین) |
| رابط کاربری انسان-ماشین (HMI) |
|
| رابط‌های جانبی (Peripheral I/F) |
|
| آنالوگ |
|
| تایمرها |
|
| کنترل DMA / رویدادها |
|
| ورودی/خروجی عمومی (GPIO) | 40 تا 95 پایه (بسته به پکیج)، خروجی N-ch open-drain (سطح 6 ولت / VDD)، پایه‌های با جریان کنترل‌شده، رابط چندولتاژی (1.8V / 2.5V / 3.0V) |
| منابع کلاک |
|
| متفرقه |
|
| توان |
|
| بسته‌بندی | LFQFP، LQFP، HWQFN با 44، 48، 52، 64، 80، 100 پایه (پیچ 0.50 تا 0.80 میلی‌متر) |
| دمای کاری | -40 تا +105 درجه سانتی‌گراد (درجه صنعتی) |

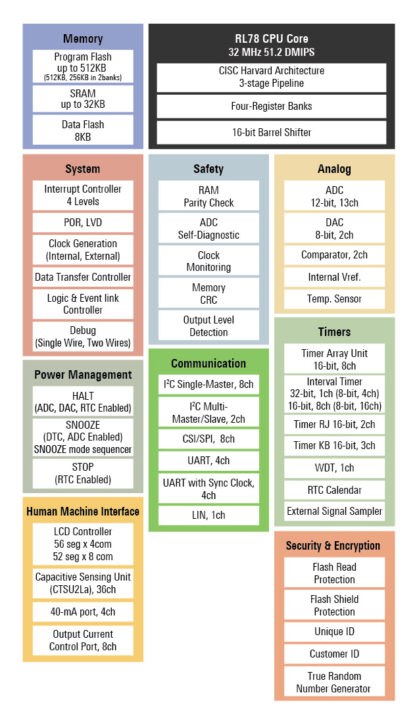

بلوک دیاگرام RL78L23
معماری و مدیریت توان
هسته RL78 با پایپ‌لاین 3 مرحله‌ای در فرکانس 32 MHz اجرای دستور را با تأخیر مؤثر 0.03125 µs/instruction ممکن می‌کند. در نتیجه مصرف در حالت Snooze کاهش و زمان بیدارسازی تقریبا 1 میکروثانیه از STOP حفظ می‌شود. کنترلر LCD داخلی با حالت ویژه VL4 جریان LCD را تقریبا 30٪ کمتر از نسل RL78/L1x می‌کند، که برای HMIهای باتری‌خور سودمند است. گستره ولتاژ 1.6–5.5 V و دمای صنعتی −40 تا +105°C انعطاف‌پذیری طراحی در لوازم خانگی، صفحه‌های HVAC و کنتورها را بالا می‌برد.
اکوسیستم توسعه
Renesas اکوسیستم کاملی برای توسعه فریمور فراهم کرده است: IDEهای e² studio و CS+، به‌همراه Smart Configurator برای پیکربندی پریفرال‌ها و تولید کد. ابزارهای QE برای Capacitive Touch و Segment LCD زمان طراحی و تیونینگ رابط انسان-ماشین (HMI) را کوتاه می‌کنند. علاوه بر مستندات فنی، بخش “Winning Combinations” روی صفحه محصول چند طرح سیستم از پیش‌آزمایش‌شده را معرفی می‌کند که MCU را با اجزای دیگر Renesas ترکیب می‌کنند تا ریسک و زمان توسعه کاهش یابد.
بردهای توسعه رسمی

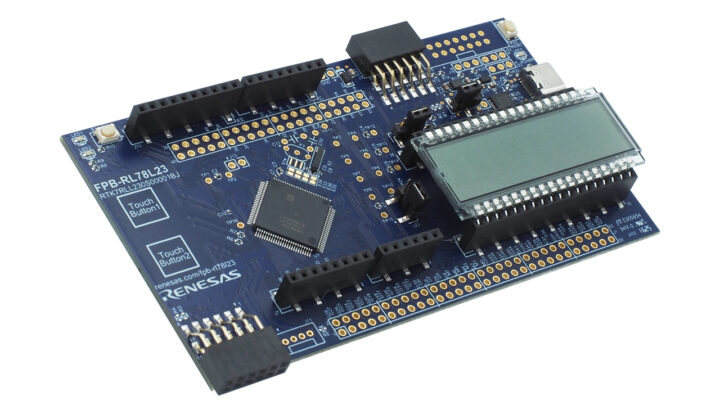

FPB-RL78L23 Fast Prototyping Board
برد نمونه‌سازی سریع FPB-RL78L23-RL78-L23
برد کم‌هزینه FPB-RL78L23 مبتنی بر MCU مدل R7F100LPL3CFB است و برای ارزیابی سریع با Arduino IDE سازگار است. این برد دارای حافظه فلش دوگانه 256 کیلوبایت، RAM برابر 32 کیلوبایت، و USB-UART مجتمع برای برنامه‌ریزی/دیباگ است. یک Segment LCD 8×16 و کلیدهای لمس خازنی روی برد تعبیه شده و سازگاری با Arduino Uno، Pmod و Grove ارائه می‌شود. تمام پین‌های MCU به هدرها آورده شده و امکان افزودن Wi‑Fi و LoRa به‌صورت اختیاری وجود دارد. مستندات شامل راهنمای شروع سریع، راهنمای کاربر، شماتیک، لیست قطعات (BOM)، نکات کاربردی با کد نمونه، بسته‌های طراحی و ابزارهای نرم‌افزاری نیز ارائه شده‌اند.
| مولفه | مشخصات | یادداشت |
|---|---|---|
| MCU | R7F100LPL3CFB | RL78/L23؛ حافظه فلش دوگانه 256 KB؛ RAM برابر 32 KB |
| Programming/Debug | USB‑UART | یکپارچه روی برد |
| Display | Segment LCD 8×16 | روی برد |
| Touch | Capacitive touch keys | روی برد |
| Expansion | Arduino Uno، Pmod، Grove | سازگار |
| Connectivity | Wi‑Fi / LoRa | اختیاری |
| I/O | تمام پین‌های MCU | اکسپوز شده |
| Docs/Tools | راهنماها و بسته‌های طراحی | Quick start، User manual، Schematics، BOM، App notes، Software |

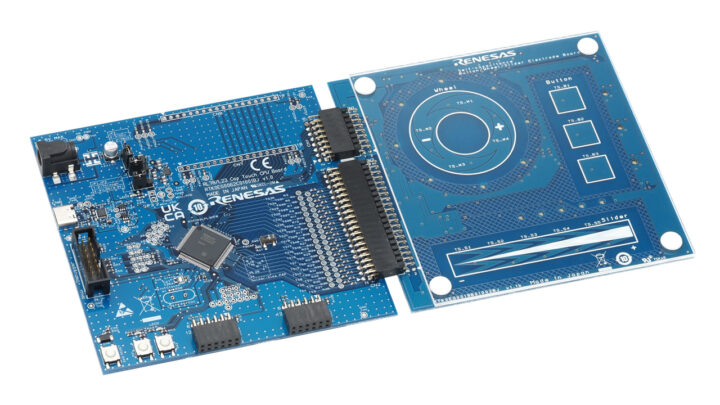

RSSK-RL78L23 Capacitive Touch Evaluation Kit
سیستم ارزیابی لمس خازنی RSSK-RL78L23 برای RL78-L23
کیت ارزیابی لمس خازنی RSSK-RL78L23 نیز بر پایه R7F100LPL3CFB ساخته شده و تا 36 کانال لمس، به‌همراه دکمه، اسلایدر، چرخ (wheel) و اتصال اختیاری LCD را پشتیبانی می‌کند. این کیت برای سنجش عملکرد CTSU و اعتبارسنجی HMI مناسب است.
مقایسه با RL78/G15
RL78/G15 که پیش‌تر معرفی شده بود، MCU ورودی 8بیتی با 4–8 KB فلش و 1 کیلوبایت SRAM در پکیج‌های کوچک تا 3×3 میلی متر است. در مقابل، RL78/L23 یک MCU شانزده بیتی با تمرکز بر توان پایین، مجتمع‌سازی LCD/لمس، حافظه‌های بزرگ‌تر و قابلیت‌های مناسب برای HMI و کاربردهای IoT امبدد است؛ ضمن آنکه حافظه فلش دوگانه آن مسیر به‌روزرسانی فریمور از راه دور (FOTA) را ساده و ایمن‌تر می‌کند.
گونه‌ها و قیمت‌گذاری
سری RL78/L23 شامل 108 گونه MCU است. مدل‌های بالارده مانند R7F100GLL3CFB#HA0 با 512 KB فلش و 32 KB RAM حدود 2.50 دلار به‌ازای هر واحد در سفارش 1,500 عددی قیمت دارند. گونه‌های ورودی مانند R7F100GFH3CFP#BA0 با 64 KB فلش و 16 کیلوبایت RAM حدود 1.72 دلار برای هر واحد در سفارش 1,280 عددی هستند. قیمت برد توسعه FPB-RL78L23 حدود 37.24 دلار و کیت RSSK-RL78L23 حدود 161.63 دلار برای یک واحد (در Mouser) گزارش شده است.
| مدل / برد | پیکربندی حافظه | قیمت و شرایط |
|---|---|---|
| R7F100GLL3CFB#HA0 | 512 KB flash، 32 KB RAM | ≈ 2.50 دلار/واحد (سفارش 1,500 عدد) |
| R7F100GFH3CFP#BA0 | 64 KB flash، 16 KB RAM | ≈ 1.72 دلار/واحد (سفارش 1,280 عدد) |
| FPB-RL78L23 | Fast Prototyping Board | ≈ 37.24 دلار (تک‌واحدی، Mouser) |
| RSSK-RL78L23 | Capacitive Touch Kit | ≈ 161.63 دلار (تک‌واحدی، Mouser) |
