motherboard RISC-V EBC7702 معرفی شد: Mini-DTX با 8 هسته OoO، NPU تا 40 TOPS و دو PCIe x16

پیش‌نمایش حذف مادربرد ESWIN EBC7702 Mini DTX

بلاگ خبری

109 بازدید

۱۴۰۴-۰۸-۱۲

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

EBC7702 حاصل همکاری ESWIN و Canonical یک مادربرد Mini‑DTX مبتنی بر RISC‑V با SoC EIC7702X dual-die است: 8 هسته Out‑of‑Order، NPU تا 40 TOPS (INT8)، تا 64GB LPDDR5، 4×GbE، دو HDMI، دو PCIe Gen3 x16، M.2 و USB 3.0/2.0؛ مناسب برای video analysis و Edge AI. فقط Ubuntu 24.04 LTS به‌صورت رسمی پشتیبانی می‌شود.

ESWIN Computing با همکاری Canonical مادربرد EBC7702 Mini‑DTX را به‌عنوان یک پلتفرم توسعه RISC‑V معرفی کرده که بر پایه SoC جدید قالب دوتایی EIC7702X ESWIN EIC7702X ساخته شده است. این برد نسخه ارتقایافته‌ای نسبت به EBC7700 SBC محسوب می‌شود و برای بارهای کاری سنگین‌تر در پردازش داده و Edge AI طراحی شده است.

پردازنده 8 هسته‌ای 64‑بیتی با هسته‌های Out‑of‑Order و AI accelerator مجتمع تا 40 TOPS در INT8 و 20 TFLOPS در FP16 توان می‌دهد. تا 64GB حافظه LPDDR5، 32GB eMMC، گزینه‌های ذخیره‌سازی M.2، SPI Flash و MicroSD، چهار پورت Gigabit Ethernet، Wi‑Fi، دو خروجی HDMI، دو اسلات PCIe Gen3.0 x16، پورت‌های USB 3.0/2.0 و چهار هدر فن از جمله امکانات کلیدی هستند. با پشتیبانی از ماژول‌های نمایشگر و دوربین، این برد برای ویدیوآنالیز و کاربردهای Edge AI در لبه شبکه هدف‌گذاری شده است.

مشخصات ESWIN EBC7702

مولفه	مشخصات
SoC	ESWIN EIC7702X (dual-die) RISC-V SoC
CPU	8× 64-bit RISC-V RV64GC، Out-of-Order، 1.4 GHz (تا 1.8 GHz)
NPU	تا 40 TOPS (INT8)، 20 TOPS (INT16)، 20 TFLOPS (FP16)
Vision Engine	مجتمع
GPU	2× GPU؛ پشتیبانی OpenGL ES 3.2، OpenCL 1.2/2.1 EP2، Vulkan 1.2، EGL 1.4، Android NN HAL
HAE	2× (2D Blit, Crop, Resize, Normalization)
OSD	2× با پشتیبانی 3-لایه
Vision DSP	چند DSP با تا 512 عملیات INT8 MAC
مالتی‌مدیا	Decoder/Encoder: HEVC (H.265) و AVC (H.264)
Decode	H.265 تا 8K @ 100 fps یا 64 کانال 1080p30
Encode	H.265 تا 8K @ 50 fps یا 26 کانال 1080p30
JPEG	Codec تا رزولوشن 32K × 32K
حافظه سیستم	تا 64 GB LPDDR5 @ 6400 Mbps (آن‌بورد)
ذخیره‌سازی onboard	32 گیگابایت eMMC؛ 2× 16 MB SPI flash؛ EEPROM ظرفیت 2 Kbit
ذخیره‌سازی (قابل توسعه)	اسلات M.2 M-Key SATA؛ SATA slot؛ MicroSD
نمایشگر	2× HDMI خروجی؛ 2× کانکتور MIPI DSI 4-lane
دوربین	4× کانکتور MIPI CSI 4-lane
صوت	جک ورودی 3.5 mm؛ جک خروجی 3.5 mm؛ هدر پنل جلویی Line-in/Line-out
شبکه	4× Gigabit Ethernet (RJ45)؛ یکی با Wake-on-LAN
USB	2× USB 3.0 Type-A (روی‌هم)؛ 2× USB 2.0 Type-A (روی‌هم)
USB پنل جلو	کانکتور 19-پین USB 3.0 Type-A؛ کانکتور Type-E برای USB 3.0 Type-C
USB دیباگ	USB 2.0 Type-C برای دیباگ SoC یا MCU (پیش‌فرض)
گسترش‌پذیری	2× PCIe Gen3 x16 (4-lane)
M.2 افزوده	1× M.2 M-Key 2280 SATA برای NVME SSD؛ 1× M.2 E-Key M2230 برای Wi-Fi/Bluetooth
هدر 40-پین	I2C، I2S، SPI، UART، GPIO
متفرقه	RTC با باتری CR1220؛ 4× هدر فن 4-پین 12 V؛ کلید کشویی پاور
تأمین توان	کانکتور 24-پین ATX؛ کانکتور 8-پین ARX
ابعاد	203 × 170 mm

جمع‌بندی مشخصات نشان می‌دهد EBC7702 برای جریان‌های ویدیویی با تعداد کانال بالا، پردازش بینایی ماشینی و استقرار مدل‌ها در لبه طراحی شده و در کنار پهنای‌باند حافظه مناسب و I/O غنی، دو اسلات PCIe Gen3 x16 فضای کافی برای کارت‌ها و شتاب‌دهنده‌های افزوده فراهم می‌کند.

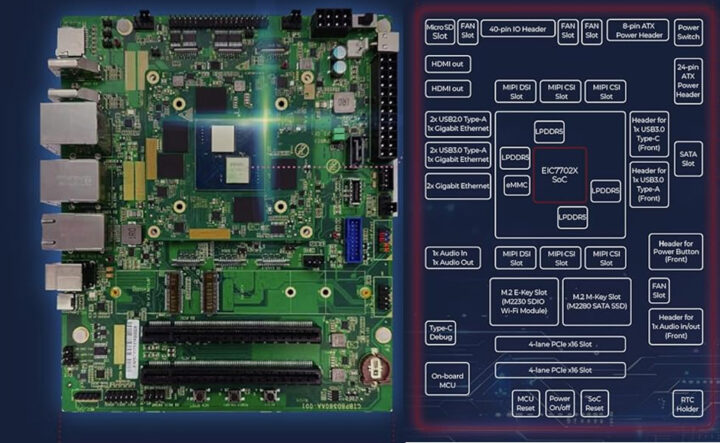

بررسی اجمالی سخت‌افزار مادربرد ESWIN EBC7702 Mini DTX

نرم‌افزار و سیستم‌عامل

این مادربرد با Ubuntu 24.04 LTS از پیش نصب‌شده عرضه می‌شود و یک محیط لینوکسی پایدار با به‌روزرسانی و پشتیبانی امنیتی بلندمدت ارائه می‌دهد. image های آماده ESWIN Computing در GitHub نیز در دسترس هستند و می‌توانید مطابق دستورالعمل‌های آن، نرم‌افزار را خودتان نصب کنید.

ظاهر و ابعاد

این نخستین مادربرد RISC‑V در فرم Mini‑DTX نیست. پیش‌تر HiFive Premier P550 را در همین ظاهر دیده‌ایم که از SoC مدل EIC7700X (مشابه EBC7700 SBC) بهره می‌برد.

دسترسی و قیمت

طبق اعلام رسمی Canonical، مادربرد RISC‑V مدل ESWIN EBC7702 Mini‑DTX هنوز به‌طور عمومی عرضه نشده و به‌زودی پیش‌فروش آن آغاز می‌شود. با این حال، همین حالا نسخه 32GB آن در Amazon با قیمت 698.00 دلار فهرست شده است.
