دو برد تمبر سایز RP2350 Tiny و Tiny XL در AliExpress معرفی شدند؛ کوچک، ارزان و مجهز به شارژر LiPo

5 بازدید

۱۴۰۴-۰۷-۲۷

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

RP2350 Tiny و Tiny XL دو برد کوچک مبتنی بر Raspberry Pi RP2350 هستند که در AliExpress با قیمتی تقریباً نصف «RP2350 Stamp» عرضه می‌شوند. Tiny 30 پایه GPIO و Tiny XL با PSRAM و 48 GPIO، کانکتورهای JST برای SWD/UART و شارژر LiPo داخلی دارد. هر دو USB host/device، UART/SPI/I²C، PWM، ADC، PIO، Secure Boot و Arm TrustZone را پشتیبانی می‌کنند. قیمت‌ها: $6.35 و $10.30.

در جست‌وجوی AliExpress به RP2350 Tiny و Tiny XL برخوردم؛ دو برد توسعه کوچک مبتنی بر Raspberry Pi RP2350 که ظاهرشان عملاً همان ماژول‌های «RP2350 Stamp» از Solder Party است، اما با قیمتی نزدیک به نصف عرضه می‌شوند.

هر دو نسخه از میکروکنترلر دو‌هسته‌ای Arm Cortex‑M33 خانواده Raspberry Pi RP2350 استفاده می‌کنند و مدار شارژ LiPo روی برد دارند. RP2350 Tiny تعداد 30× GPIO می‌دهد و مدل بزرگ‌تر RP2350 Tiny XL تعداد 48× GPIO را بیرون می‌کشد، PSRAM اضافه می‌کند و کانکتورهای JST برای SWD/UART دارد. رابط‌های کلیدی شامل USB host/device، UART، SPI، I²C، PWM، ADC و ماشین‌های حالت PIO به‌همراه Secure Boot و Arm TrustZone هستند؛ مجموعه‌ای مناسب برای نمونه‌سازی سریع و آزمون با پشتیبانی CircuitPython.

مشخصات RP2350 Tiny و Tiny XL

	RP2350 Tiny	RP2350 Tiny XL
میکروکنترلر	Raspberry Pi RP2350A، پکیج QFN‑60؛ 7×7 mm	Raspberry Pi RP2350B، پکیج QFN‑80؛ 10×10 mm
حافظه داخلی MCU	520KB RAM داخلی، 8KB OTP storage
فضای ذخیره‌سازی روی برد	16MB فلش	16MB فلش + PSRAM اضافی
I/O و پورت‌ها	30× GPIO از طریق 40× سوراخ و لبه کَستلِیت	48× GPIO از طریق 60× سوراخ و لبه کَستلِیت
UART / SPI / I²C	حداکثر 2× UART، 2× SPI، 2× I²C
PWM	تا 16× PWM	تا 24× PWM
ADC	تا 4× ADC	تا 8× ADC
قابلیت‌های ویژه I/O	12× ماشین حالت PIO، محیط HSTX
USB و دیباگ	USB host و device، SWD برای دیباگ
پین‌های تغذیه	5V، 3.3V، VBAT و GND
امنیت	Secure Boot، Arm TrustZone
سایر موارد	کلیدهای Reset و Boot، کریستال 12MHz	موارد Tiny + کانکتورهای JST برای SWD و UART (سازگار با Pi Debug Probe)
LED باتری	پدی زیر PCB برای غیرفعال‌کردن LED باتری روی برد
منبع تغذیه	ورودی 5V از طریق پین، رگولاتور LDO 3.3V با جریان 500mA، ورودی باتری LiPo (VBAT) با مدار شارژ و LED نشانگر
ابعاد	25.4 × 25.4 mm	44.5 × 25.4 mm

مدل XL علاوه بر GPIOهای بیشتر، به‌واسطه PSRAM و کانکتورهای JST داخلی برای SWD/UART گزینه بهتری برای دیباگ و پروژه‌های پیچیده‌تر است؛ درحالی‌که هر دو مدل با شارژر LiPo یکپارچه، مجموعه رابط‌های کامل و امکانات امنیتی، برای ساخت نمونه‌های سریع و آموزش عالی عمل می‌کنند.

ابعاد و سازگاری مکانیکی

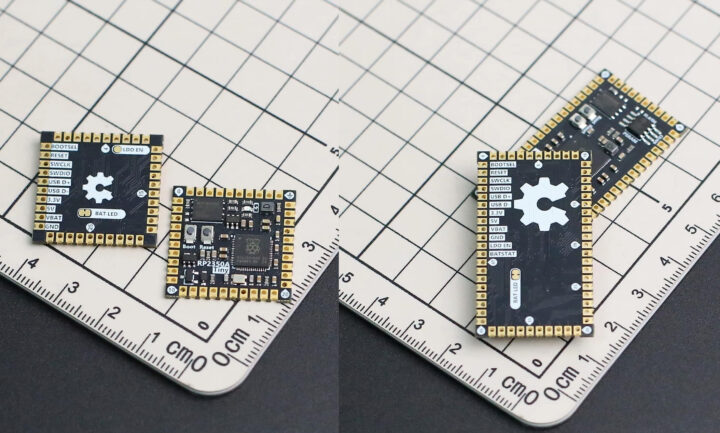

هرچند شرکت اندازه‌ها را صریح ذکر نکرده، تصاویر روی مت خط‌کش نشان می‌دهد ابعاد این ماژول‌ها تقریباً با Solder Party RP2350 Stamp و Stamp XL یکسان است. بنابراین می‌توان با اطمینان گفت همان فوت‌پرینت را دارند و باید با RP2xxx Stamp Carrier XL که برای ماژول‌های Stamp طراحی شده، بدون مشکل کار کنند.

پین‌آوت RP2350A Tiny

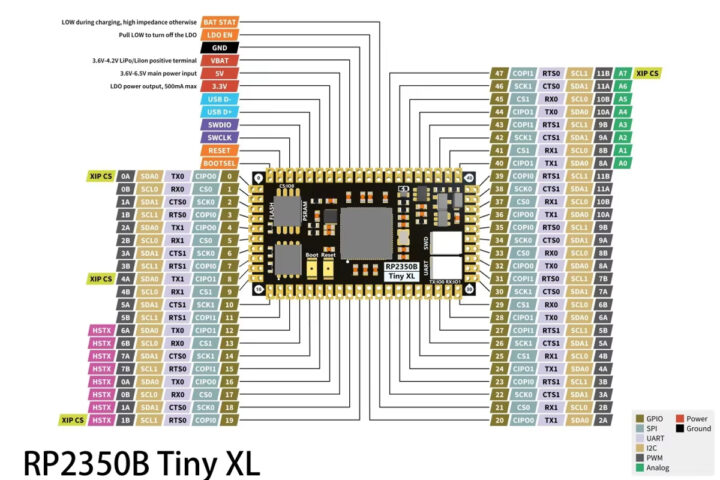

پین‌آوت RP2350B Tiny XL

نرم‌افزار و پشتیبانی توسعه

از نظر نرم‌افزار، این بردها همانند سایر بردهای مبتنی بر Raspberry Pi RP2350 با Arduino، MicroPython و CircuitPython کار می‌کنند. برای پروژه‌های سریع، نمونه‌سازی درسی و حتی اجرای فریمور سفارشی، اکوسیستم نرم‌افزاری بالغ و مستندات فراوان در دسترس است.
