معرفی برد توسعه RP2350B Bells&Whistles با HDMI و دیباگر داخلی
به گفته: CNX Software – Embedded Systems News
این محصول از این جهت جالب است که دارای یک دیباگر داخلی مبتنی بر RP2040 است که فریمور مدل Picoprobe را اجرا میکند و نیاز به یک probe مجزا را از بین میبرد. به غیر از این ویژگی، دارای خروجی HDMI، جک کارت حافظه MicroSD برای ذخیرهسازی، ۸ مگابایت حافظه PSRAM اختیاری است و از آنجایی که از نسخه Raspberry Pi RP2350B استفاده میکند، تا ۴۶ پایه GPIO را پشتیبانی میکند. این برد همچنین دارای دو پورت USB Type-C است؛ یکی برای RP2350B و دیگری برای دیباگر مبتنی بر RP2040، که این ویژگی بهویژه برای محیطهای توسعه و نمونهسازی سریع و بدون شلوغی کابلها کاربردی است.
مشخصات فنی برد مدل RP2350B Bells&Whistles
| بخش | مشخصات |
|---|---|
| SoC | Raspberry Pi RP2350B |
| پردازنده | دو هستهای ARM Cortex-M33 با فرکانس ۱۵۰ مگاهرتز همراه با ARM TrustZone دو هستهای RISC-V Hazard3 با فرکانس ۱۵۰ مگاهرتز در هر لحظه فقط از دو کرنل میتوان استفاده کرد |
| حافظه | ۵۲۰ کیلوبایت SRAM داخلی |
| بستهبندی | QFN-80 |
| حافظه جانبی | ۸ مگابایت PSRAM اختیاری |
| ذخیرهسازی | ۴ مگابایت حافظه Flash از نوع SPI روی برد اسلات کارت حافظه MicroSD (متصل به GPIO20 تا GPIO23) |
| خروجی ویدیو | کانکتور HDMI برای خروجی ویدیوی DVI |
| USB | دو پورت USB Type-C: USB RPI برای میکروکنترلر اصلی RP2350B USB DBG برای دیباگر |
| دیباگ | میکروکنترلر Raspberry Pi RP2040 روی برد که نرمافزار Picoprobe را اجرا میکند. |
| توسعه | دو هدر ۳۰ پایه که ۴۶ پایه GPIO به همراه خطوط 5V، 3.3V و GND را در دسترس قرار میدهند. |
| سایر موارد | دکمههای Reset و Boot برای میکروکنترلر اصلی و دیباگر یک LED کاربر متصل به GPIO46 رابط UART که بهصورت داخلی به دیباگر متصل شده است (GPIO0 و GPIO1) |
| تغذیه | ۵ ولت از طریق USB Type-C پایههای VBUS و 3.3V (خروجی) |
| ابعاد | ۸۷ × ۲۶.۵ میلیمتر |

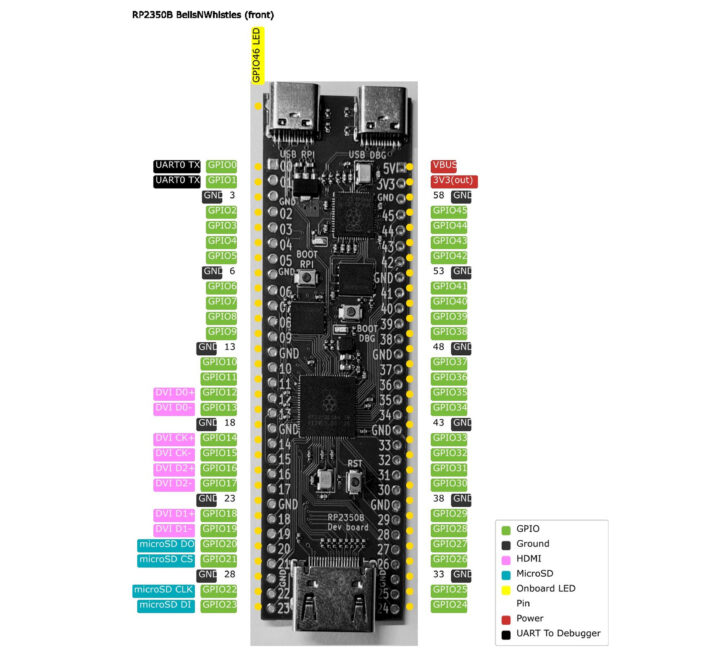

RP2350B bells&whistles board pinout
در بخش نرمافزاری، این برد طوری طراحی شده است که با پروژههای موجود سازگار باشد. کانکتور HDMI از همان پایههای GPIO (GPIO12 تا GPIO19) استفاده میکند که در Adafruit DVI Sock (که مبتنی بر پروژه PicoDVI Luke Wren’s است) به کار رفته، بنابراین با نرمافزارهای مبتنی بر کتابخانه PicoDVI سازگار است. دیباگر داخلی نیز مانند یک Raspberry Pi probe استاندارد عمل میکند، بنابراین شما میتوانید بدون نیاز به سختافزار اضافی، برد را برنامهریزی کرده و از پایش UART استفاده کنید.
بُرد RP2350B Bells&Whistles همچنین یک سختافزار متنباز است. توسعهدهنده آن، riktw، شماتیکهای KiCad، فایلهای چیدمان PCB و شماتیک PDF را تحت مجوز MIT در GitHub منتشر کرده است.
این برد در حال حاضر به صورت یک PCBA کاملاً مونتاژ و تست شده (هدرها شامل نمیشوند) در Tindie به قیمت ۲۹.۹۵ دلار فروخته میشود. همچنین یک افزونه اختیاری برای تراشه PSRAM اضافی در دسترس است که به صورت لحیمکاری شده در کارخانه روی برد عرضه میشود.

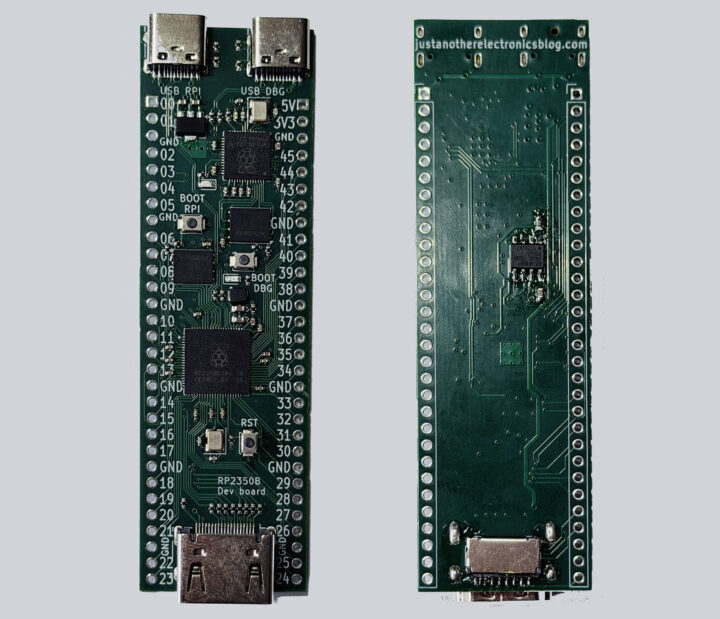

پشت و روی RP2350B bells&whistles
