برد RT‑Thread RA8P1 Titan – ارزیابی ارزان Cortex‑M85 یک‌گیگاهرتزی Renesas
به گفته cnx-software
تا امروز برای ارزیابی MCU خانواده Renesas RA8P1 با هسته Arm Cortex‑M85 در فرکانس 1 GHz باید نزدیک به 200 دلار برای کیت EK‑RA8P1 هزینه می‌کردید؛ اما برد RA8P1 Titan از RT‑Thread این کار را با حدود 50 دلار ممکن کرده است.
این برد که عمدتاً برای توسعه و ارزیابی سیستم‌عامل بی‌درنگ RT‑Thread طراحی شده، با 32MB HyperRAM، عدد قابل توجهی از رابط‌ها و پیرامون‌ها، نمایشگر و دوربین، دو پورت اترنت گیگابیتی با پشتیبانی TSN، WiFi 4 و Bluetooth 4.1، USB 2.0 Type‑C، CAN Bus، Serial و RS485، هدر 40 پین Raspberry Pi، debugger داخلی، و تغذیه منعطف از طریق 5V (USB‑C) یا 9‑24V (XT60) عرضه می‌شود.
مشخصات برد RA8P1 Titan
| مشخصات | یادداشت | |
|---|---|---|
| SoC | Renesas RA8P1 (R7KA8P1) | پایه پلتفرم |
| MCU Cores | Arm Cortex‑M85 @ 1 GHz با Helium MVE (M‑Profile Vector Extension) و کش I/D هرکدام 32KB؛ 7300+ CoreMarks | پردازنده اصلی |
| MCU Cores | Arm Cortex‑M33 @ 250 MHz با کش I/D هرکدام 32KB | پردازنده کمکی |
| GPU | D/AVE 2D drawing engine | شتاب‌دهی دوبعدی |
| NPU | Arm Ethos‑U55 @ 500 MHz، توان 256 GOPS | مناسب Edge AI (هوش مصنوعی در لبه) |
| On‑chip Memory | 2 MB SRAM، 1 MB MRAM | حافظه داخلی MCU |
| Process | TSMC 22nm ULL | Ultra‑Low Leakage |
| External Memory | 32MB HyperRAM (Winbond W95D8BNBYA5I) | حافظه پرسرعت |
| Storage | 64MB HyperFlash (Winbond W32T51NWT) | حافظه برنامه/داده |
| Storage | MicroSD card slot (4‑bit SDIO، SDR25) | قابل ارتقا |
| Display I/F | 22‑pin MIPI DSI FPC connector | نمایشگر |
| Display I/F | 22‑pin RGB565 LFC connector for LCD | LCD RGB565 |
| Camera I/F | 22‑pin CEU (Camera Engine Unit) FPC connector | رابط سنسور دوربین |
| Camera I/F | 22‑pin MIPI CSI‑2 FPC connector | ورودی MIPI |
| Networking | 2× Gigabit Ethernet RJ45 با پشتیبانی TSN | Time Sensitive Networking |
| Wireless | WiFi 4 (802.11b/g/n) + Bluetooth 4.1 (CYW43438) | ماژول مشترک |
| USB | USB 2.0 FS/HS Type‑C | تغذیه/داده |
| Serial | 2× CAN Bus، 2× RS485، 3× پورت سریال | رابط‌های صنعتی |
| Sensors | IMU شش‌محوره BMI088 (شتاب‌سنج/ژیروسکوپ)، قطب‌نمای مغناطیسی IST8310 | حسگرهای روی برد |
| Expansion | هدر 40‑پین GPIO برای Raspberry Pi HAT | سازگار با بردهای توسعه |
| Debugging | DAP‑Link debugger از طریق USB‑C؟ | Debugger داخلی |
| Misc | کلیدهای Boot/User و Reset، 3× LED، buzzer | ابزارهای کمکی |
| Power | 5V/1A از USB Type‑C؛ 9‑24V از کانکتور 2‑پین XT60 (زرد) | ورودی تغذیه منعطف |
| Dimensions | TBD |
مستندات سخت‌افزاری منتشرشده در Medium خیلی دقیق و کامل نیست و حتی در برخی موارد اشتباه دارد. نویسنده با اتکا به همان پست، عکس‌ها، شماتیک PDF و یک ویدیو از AliExpress مجموعه مشخصات را بازسازی کرده است.
نرم‌افزار و نمونه‌کدها

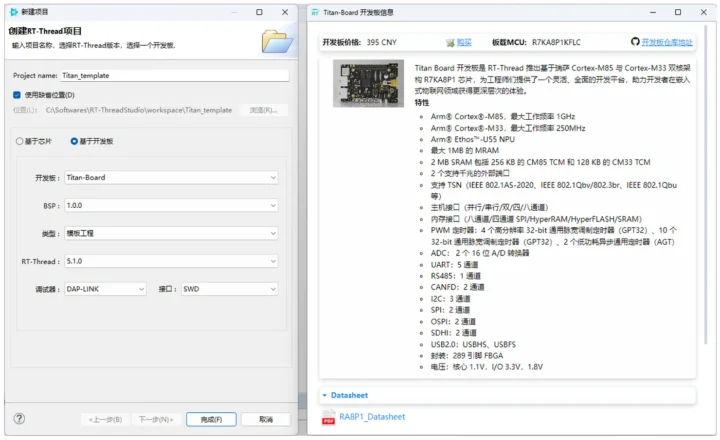

از منظر نرم‌افزار اوضاع بهتر است: راهنمای شروع کار با RT‑Thread Studio فراهم شده و یک فهرست بلند از نمونه‌کدها روی GitHub در دسترس است؛ از چشمک‌زدن LED تا اترنت گیگابیتی و استفاده از NPU داخلی برای تشخیص چهره مبتنی بر هوش مصنوعی. علاوه بر این، شماتیک PDF و دیتاشیت و راهنمای کاربر Renesas RA8P1 نیز همان‌جا قرار داده شده‌اند.
گفته شده توسعه‌دهندگان می‌توانند مدل‌های شبکه عصبی امبدد مانند Yolo‑Fastest را اجرا کنند، اپلیکیشن‌های گرافیکی با LVGL بسازند، و روی راهکار ارتباطی دو‌هسته‌ای RPMsg‑Lite تکیه کنند.
ارتباط بین‌هسته‌ای با RPMsg‑Lite
RPMsg‑Lite پیاده‌سازی سبک‌وزن Remote Processor Messaging است که برای تبادل داده و پیام بین هسته‌های مختلف در سیستم‌های چند‌هسته‌ای به کار می‌رود. این لایه بر پایه چارچوب OpenAMP بنا شده و با استفاده از حافظه مشترک و کانال‌های مجازی (Virtio Channels) ارتباط بین‌هسته‌ای کارآمد و قابل اعتماد را ممکن می‌کند.
در این پروژه، RPMsg‑Lite روی Core0 (Cortex‑M85) برد RA8P1 Titan به‌عنوان کنترلر اصلی سیستم دو‌هسته‌ای اجرا می‌شود و نقش‌ها/ویژگی‌های زیر را بر عهده دارد:
- مسئولیت راه‌اندازی سیستم، هماهنگی منابع پیرامونی، و راه‌اندازی/مدیریت Core1 (Cortex‑M33).
- ایجاد کانال پیام (virtqueue/vring) با Core1 در حافظه مشترک از طریق RPMsg‑Lite برای ارسال فرمان، تبادل داده، و اعلان رویداد.
- ویژگی‌ها: ارتباط چند‌هسته‌ای، پشتیبانی RT‑Thread، ایمنی حافظه مشترک و کش، توالی بوت شفاف (Core0 مسئول لود/راه‌اندازی Core1 و انجام Link‑Up/Handshake)، و لایه پروتکل قابل هرس‌کردن.
قیمت و دسترسی
این برد را می‌توان یکی از به‌صرفه‌ترین گزینه‌ها برای ارزیابی MCUهای پرقدرت دانست، به‌ویژه اگر به فرکانس 1 GHz نیاز داشته باشید. فایل YAML در BSP قیمت 375 یوان چین (~$52.6) را نشان می‌دهد. در AliExpress، قیمت معمول حدود $55 است؛ اما تا 20 نوامبر 2025 با $50.75 عرضه شده. افزودن ماژول دوربین قیمت را به $54.61 می‌رساند.
