معرفی SBC جدید Boardcon EM3326S با پردازنده RK3326-S و پشتیبانی از اندروید 12 و Debian

SBC Boardcon EM3326S با پردازنده RK3326-S

بلاگ خبری

67 بازدید

۱۴۰۵-۰۲-۱۴

3 دقیقه

نویسنده: Shadow
درباره نویسنده: سئوکار ساده! 🔗 مهندس الکترونیک⚡

به گفته CNX Software – Embedded Systems News

کامپیوتر تک‌برد Boardcon EM3326S با بهره‌گیری از نسخه به‌روزشده تراشه RK3326، کارایی بهتری را در پردازش‌های صوتی هوشمند و کاربردهای صنعتی مبتنی بر لینوکس و اندروید فراهم می‌کند. این برد اقتصادی با تکیه بر هسته‌های کم‌مصرف Cortex-A35 و درگاه‌های متنوع ارتباطی، گزینه‌ای مناسب برای توسعه تجهیزات اینترنت اشیا و سیستم‌های امبدد است.

برد Boardcon EM3326S یک کامپیوتر تک‌برد (single برد computer) است که از یک پردازنده چهار هسته‌ای Rockchip RK3326-S با هسته‌های Cortex-A35 بهره می‌برد. این سیستم با حداکثر ۴ گیگابایت حافظه LPDDR4 و ۱۲۸ گیگابایت حافظه فلش eMMC همراه شده است.

با داشتن جک صوتی ۳.۵ میلی‌متری و کانکتور اسپیکر، اتصال Fast اترنت، وای‌فای و بلوتوث، شرکت سازنده اعلام کرده است که این برد عمدتاً بازارهای نرم‌افزارهای صوتی هوشمند را هدف قرار داده است. با این حال، به دلیل بهره‌مندی از رابط‌های نمایشگر RGB LCD و MIPI DSI، رابط‌های دوربین MIPI CSI و DVP، ترمینال بلاک RS485، اسلات mini PCIe به همراه شیار سیم‌کارت برای اتصال 4G LTE و موارد دیگر، قطعاً می‌توان از آن در طیف گسترده‌تری از کاربردها استفاده کرد.

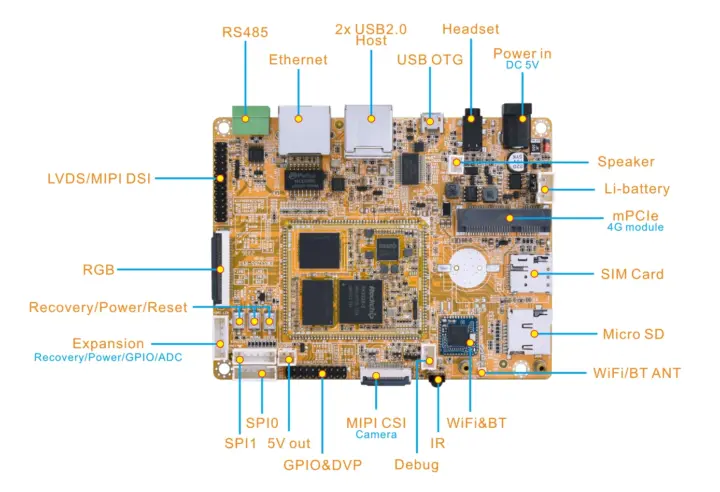

مشخصات فنی Boardcon EM3326S

مشخصه	توضیحات
SoC	Rockchip RK3326-S
پردازنده	چهار هسته‌ای Cortex-A35 با فرکانس ۱.۵ گیگاهرتز و ۵۱۲ کیلوبایت حافظه L2 cache
GPU	پردازنده گرافیکی ARM Mali G31-2EE با پشتیبانی از OpenGL ES 1.1/2.0/3.2، DirectX 11 FL9_3، OpenCL 2.0 و Vulkan 1.0
VPU (Video Decoder)	پشتیبانی از MPEG-4، H.264، H.265/HEVC، VP8، VC-1 تا رزولوشن 1080p60
VPU (Video Encoder)	کدگذار ویدئویی H.264 تا رزولوشن 1920×1080 با نرخ ۳۰ فریم بر ثانیه، یا دو کانال 720p با نرخ ۳۰ فریم بر ثانیه
حافظه سیستم	۱ گیگابایت، ۲ گیگابایت یا ۴ گیگابایت LPDDR4
ذخیره‌سازی	حافظه فلش eMMC با ظرفیت‌های ۸، ۱۶، ۳۲، ۶۴ یا ۱۲۸ گیگابایت، اسلات کارت MicroSD (اشتراکی با پورت سریال دیباگ)
نمایشگر	هدر ۲۶ پین LVDS/MIPI-DSI، کانکتور ۴۰ پین RGB LCD FPC
صدا	جک ۳.۵ میلی‌متری ورودی/خروجی صدا، کانکتور ۲ پین برای اسپیکر
دوربین	کانکتور ۲۴ پین ۴ خطه MIPI CSI FPC، هدر ۲۰ پین ۸ بیتی دوربین DVP
شبکه	پورت 10/100 Mbps اترنت RJ45 از طریق کنترلر Realtek RTL8152B، اتصال 2.4GHz WiFi 4 802.11b/g/n و بلوتوث 4.2 به همراه آنتن خارجی WiFi ، پشتیبانی اختیاری از 4G LTE از طریق اسلات mini PCIe و شیار نانو سیم‌کارت
USB	پورت Micro USB 2.0 OTG (اشتراکی با USB host/اترنت/4G LTE)، ۲ عدد پورت USB 2.0 host
سریال	ترمینال بلاک ۳ پین RS485، پورت سریال ۳ پین برای دیباگ (اشتراکی با کارت SD)
توسعه	کانکتور توسعه برای Recovery، Power، GPIO ، ADC و 2 عدد کانکتور SPI، هدر GPIO و DVP
متفرقه	دکمه‌های Recover، Power و Reset، باتری RTC، گیرنده IR
منبع تغذیه	جک ورودی ۵ ولت / ۳ آمپر DC، کانکتور باتری لیتیوم-یون ۴.۲ ولت
ابعاد	ماژول پردازنده – ۴۵ در ۳۷ میلی‌متر، برد پایه (Baseboard) – ۱۱۰ در ۸۵ میلی‌متر
محدوده دمایی	۰ تا +۷۰ درجه سانتی‌گراد

شرکت Boardcon پشتیبانی از اندروید 12 و debian11 را برای این برد با نسخه‌های نسبتاً قدیمی کرنل برای لینوکس (نسخه‌های ۴.۱۹ و ۵.۱۰) ارائه می‌دهد. این محصول کاملاً جدید نیست زیرا ;i در سال ۲۰۲۲ معرفی شده است.

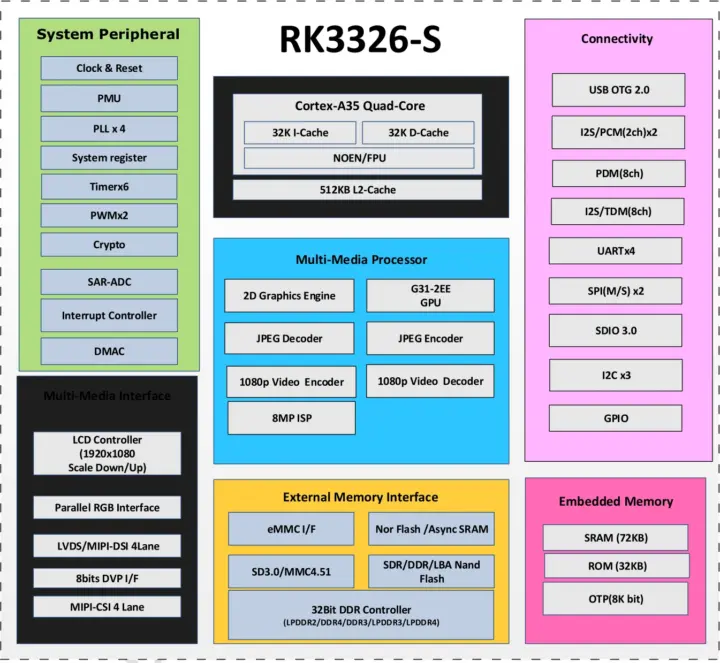

تراشه RK3326-S در واقع نسخه‌ی به‌روزرسانی شده از RK3326 SoC است که در محصولاتی مانند ODROID-GO Advance به کار رفته بود. تفاوت‌های اصلی شامل ۵۱۲ کیلوبایت حافظه L2 cache یکپارچه به جای ۲۵۶ کیلوبایت و پشتیبانی از حافظه LPDDR4 است. نکته اخیر احتمالاً دلیل تفاوت در بسته‌بندی تراشه‌هاست، هرچند احتمالاً از نظر پین با هم سازگار (pin compatible) هستند: تراشه RK3326-S در بسته‌بندی ۱۴x۱۴ میلی‌متری TFBGA418L عرضه می‌شود، در حالی که نسخه قدیمی‌تر RK3326 در بسته‌بندی ۱۴x۱۴ میلی‌متری TFBGA395L موجود بود. برای جزئیات بیشتر می‌توانید دیتاشیت را بررسی کنید.
