SECO Pi Vision 10.1 CM5 معرفی شد: HMI صنعتی با Raspberry Pi CM5، پنل جلو IP66 و اسلات M.2

8 بازدید

۱۴۰۴-۰۸-۰۴

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

HMI صنعتی SECO Pi Vision 10.1 CM5 با تکیه بر Raspberry Pi Compute Module 5، نمایشگر 10.1 اینچ 1280×800 لمسی و پنل جلوی IP66 عرضه می‌شود. مبتنی بر IO board رسمی، دو خروجی HDMI، اترنت گیگابیتی، دو USB 3.0 و اسلات M.2 M-Key برای NVMe یا شتاب‌دهنده‌های Edge AI دارد. با Clea OS (Yocto) و OTA یا Raspberry Pi OS عرضه، و با قیمت آغازین 239 یورو در تعداد محدود موجود است.

معرفی SECO Pi Vision 10.1 CM5 با Raspberry Pi CM5

SECO Pi Vision 10.1 CM5 یک HMI صنعتی بر پایه Raspberry Pi Compute Module 5 (CM5) است که با نمایشگر 10.1 اینچ چندلمسی با وضوح 1280×800 و درجه حفاظتی IP66 برای پنل جلو عرضه می‌شود. این محصول از Raspberry Pi CM5 IO board رسمی بهره می‌گیرد؛ بنابراین درگاه‌ها و قابلیت‌های آن شامل دو خروجی HDMI، یک درگاه اترنت گیگابیتی RJ45 و دو پورت USB 3.0 به‌صورت استاندارد در دسترس‌ هستند. افزون بر این، یک سوکت داخلی M.2 M-Key برای توسعه ذخیره‌سازی یا افزودن شتاب‌دهنده‌های Edge AI و نیز header 40 پین GPIO raspberry pi تعبیه شده است.

مشخصات Pi Vision 10.1 CM5

قطعه	مدل
SoM	Raspberry Pi CM5
SoC	Broadcom BCM2712
CPU	چهار هسته 64 بیتی Arm Cortex-A76 @ 2.4GHz
GPU	VideoCore V3D VII @ 800MHz
حافظه سیستم	تا 8GB LPDDR4-4267 با ECC
ذخیره‌سازی روی‌برد	تا 64GB eMMC
بی‌سیم	WiFi 5 (802.11 b/g/n/ac) دو بانده و Bluetooth 5.0 LE
ذخیره‌سازی افزوده
نمایشگر	10.1 اینچ، 1280×800 (WXGA)، چندلمسی خازنی
خروجی ویدئو	2× HDMI
شبکه	اترنت گیگابیتی RJ45
USB	2× USB 3.0
گسترش‌پذیری	سوکت M.2 M-key PCIe Gen2/3 x1 برای SSD یا شتاب‌دهنده AI
GPIO	header 40 پین رزبری‌پای
منبع تغذیه	+5V از طریق آداپتور USB‑C
ابعاد	270.1 × 187.1 × 51.7 میلی‌متر
بازه دمایی	0 تا 60°C
درجه حفاظتی	IP66 (فقط پنل جلو)

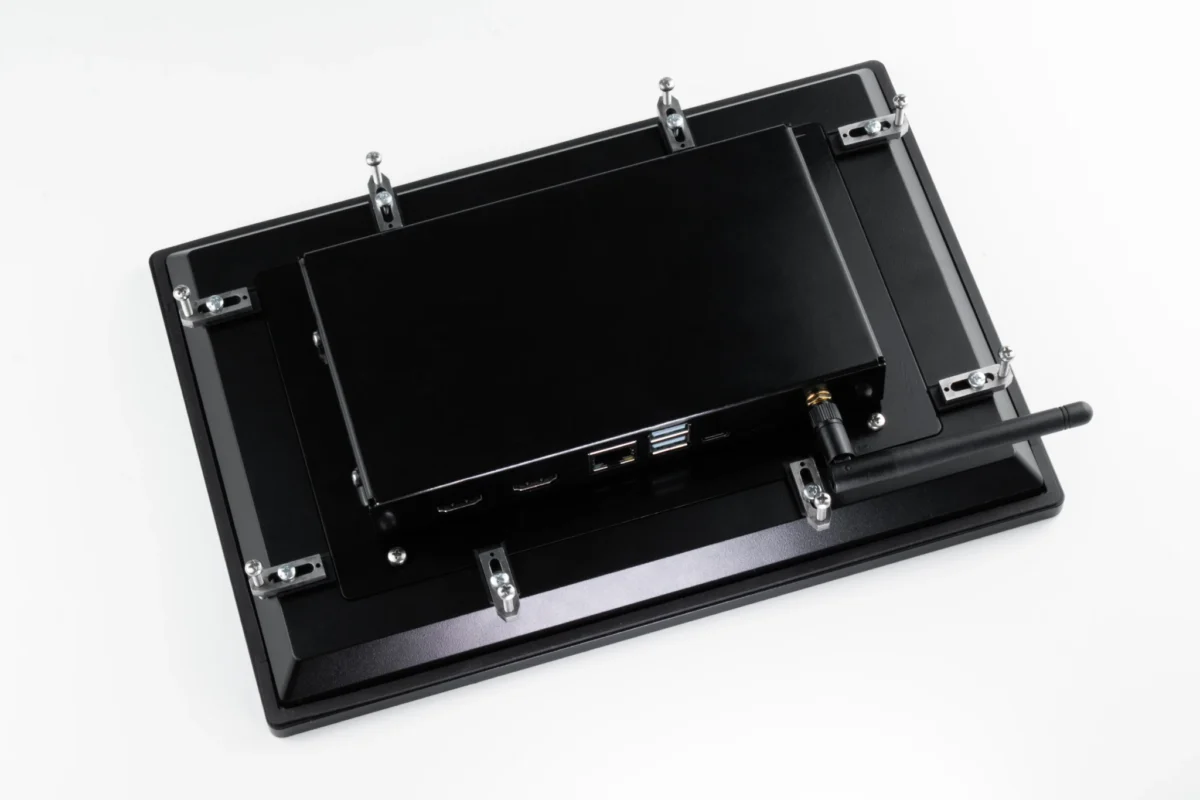

نمایشگر HMI اینچی Raspberry-Pi-CM5

نرم‌افزار و پلتفرم

این دستگاه از Clea OS مبتنی بر Yocto Linux پشتیبانی می‌کند که امکانات «مدیریت در تراز سازمانی» مانند به‌روزرسانی از راه دور OTA، مدیریت ریموت و استقرار Edge AI را فراهم می‌آورد. برای نمونه‌سازی سریع نیز می‌توان از Raspberry Pi OS بهره گرفت.

طراحی سخت‌افزار و مهندسی محصول

نکته‌ای غیرمعمول در این محصول، آن است که SECO عملاً از بخشی از «Raspberry Pi Development Kit for CM5» شامل ماژول CM5، IO board رسمی و یک کیس فلزی اصلاح‌شده استفاده کرده تا یک HMI آماده ارائه کند. بسیاری از شرکت‌ها برای محصول تجاری، یک برد توسعه سفارشی (Carrier Board) طراحی می‌کنند؛ اما SECO عمدتاً یک HAT با نام CSF33REVB افزوده که ظاهراً شامل درجه خودرو Texas Instruments SN65DSI83-Q1 از MIPI DSI به LVDS جهت راه‌اندازی نمایشگر متصل است و در کنار آن روی مهندسی مکانیک دستگاه کار کرده است.

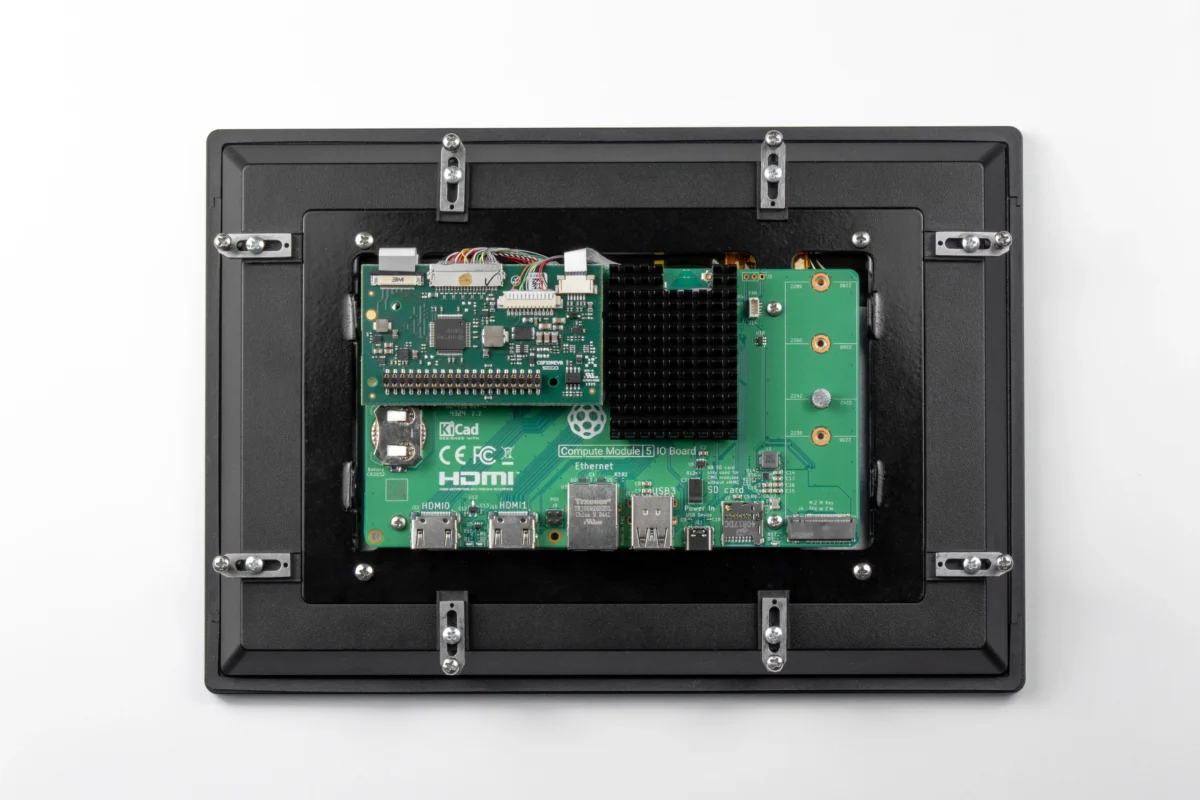

دیزاین داخلی

کاربردهای هدف و مقایسه با رقبا

کاربردها: ساختمان هوشمند و HVAC، کنترل صنعتی و کارخانه، خرده‌فروشی و کیوسک، دستگاه‌های فروش خودکار و لوازم هوشمند امبدد.
این HMI، نخستین راهکار مبتنی بر Raspberry Pi CM5 با نمایشگر 10.1 اینچ نیست؛ پیش از این EDATEC و Chipsee مدل‌های مشابهی معرفی کرده‌اند. مزیت متمایز SECO، اعلام صریح درجه حفاظتی پنل جلو با IP66 است؛ در حالی‌که رقبا هنگام معرفی چنین رتبه‌بندی‌ای را ذکر نکرده بودند (مدل EDATEC اکنون با پنل جلو IP65 اعلام شده است).

قیمت و دسترس‌پذیری

SECO Pi Vision 10.1 CM5 نخستین‌بار در Embedded World 2025 با جزئیات محدود رونمایی شد و اکنون با موجودی محدود و قیمت آغازین 239 یورو عرضه می‌شود. به‌احتمال زیاد این برچسب قیمت مربوط به پیکربندی 2GB RAM/16GB eMMC است. شرکت همچنین گزینه‌ای با ماژول Raspberry Pi CM5 در پیکربندی 8GB/64GB ارائه می‌کند. اطلاعات بیشتر در صفحه محصول در دسترس است.
