ماژول کوچک Seeed Studio Wio-LR1121: انقلابی در ارتباطات LoRa با پشتیبانی از چند باند فرکانسی
به گزارش cnx-software
مشخصات فنی Wio-LR1121

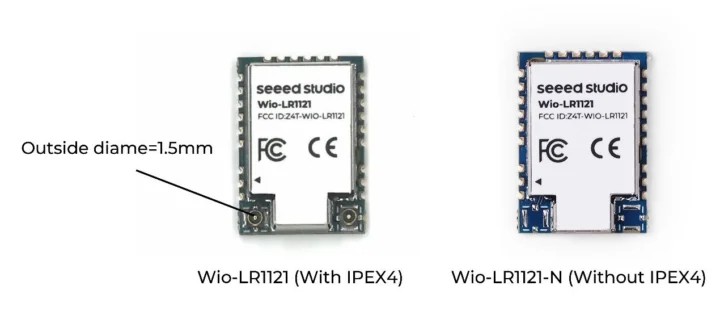

کانکتور ماژول LR1121
ماژول Wio-LR1121 با طراحیcompact و امکان لحیم‌کاری آسان از طریق پدهای castellated، گزینه‌ای مناسب برای توسعه‌دهندگان و مهندسان است. در زیر به جزئیات فنی این ماژول اشاره می‌کنیم:
ویژگی‌های اصلی
- تراشه فرستنده و گیرنده: Semtech LR1121
- باندهای فرکانسی: 863 تا 928 مگاهرتز و 2.4 تا 2.5 گیگاهرتز (توجه: باند S در محدوده 2.1 تا 2.3 گیگاهرتز توسط تراشه پشتیبانی می‌شود، اما در مشخصات رسمی ماژول ذکر نشده است)
- رابط میزبان: رابط SPI برای ارتباط با میکروکنترلر (MCU)
- پشتیبانی از آنتن: دارای دو کانکتور IPEX4 (1.5 میلی‌متری) برای اتصال آنتن (توجه: در مدل Wio-LR1121-N این کانکتورها لحیم نشده‌اند)
- پشتیبانی از GPIO: دارای دو پین GPIO که یکی از آن‌ها قابلیت پشتیبانی از وقفه (Interrupt) دارد
- ابعاد: 17 × 12 × 2.6 میلی‌متر (بسته‌بندی SMT با 24 پین)
- محدوده دما: از -40 تا +85 درجه سانتی‌گراد
قدرت خروجی و حساسیت گیرنده

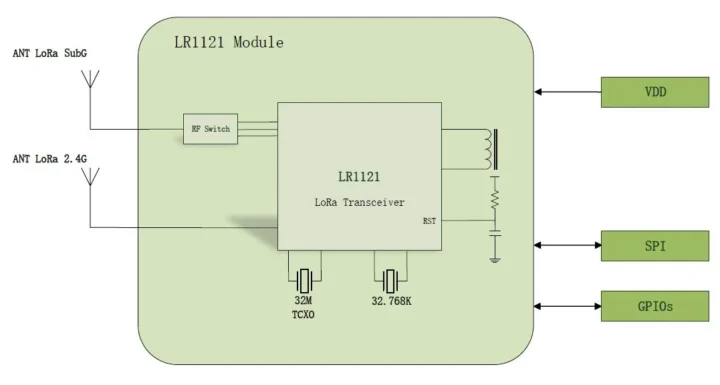

شماتیک ماژول LR1121 LoRa
قدرت خروجی و حساسیت گیرنده این ماژول بسته به باند فرکانسی و تنظیمات مختلف تغییر می‌کند. جدول زیر جزئیات این مشخصات را نشان می‌دهد:
| پارامتر | مقدار |
|---|---|
| قدرت خروجی (حداکثر) | 20.4 دسی‌بل‌میلیمتر در 868/915 مگاهرتز 11 دسی‌بل‌میلیمتر در 2.4 گیگاهرتز |
| حساسیت گیرنده (RxBoost ON) | -126 دسی‌بل‌میلیمتر در Sub-GHz، پهنای باند 125 کیلوهرتز، SF=7 -140 دسی‌بل‌میلیمتر در Sub-GHz، پهنای باند 125 کیلوهرتز، SF=12 |
| -118 دسی‌بل‌میلیمتر در 2.4 گیگاهرتز، پهنای باند 125 کیلوهرتز، SF=7 -132.5 دسی‌بل‌میلیمتر در 2.4 گیگاهرتز، پهنای باند 125 کیلوهرتز، SF=12 | |
| حساسیت گیرنده (RxBoost OFF) | -124 دسی‌بل‌میلیمتر در Sub-GHz، پهنای باند 125 کیلوهرتز، SF=7 -138 دسی‌بل‌میلیمتر در Sub-GHz، پهنای باند 125 کیلوهرتز، SF=12 |
مصرف انرژی
یکی از نقاط قوت این ماژول مصرف انرژی پایین آن است که برای کاربردهای حسگرهای بی‌سیم بسیار مهم است. جزئیات مصرف انرژی در جدول زیر آورده شده است:
| حالت | جریان مصرفی |
|---|---|
| حالت خواب (Sleep Mode) | 1.35 میکروآمپر |
| حالت ارسال (Tx) | 124.5 میلی‌آمپر در LoRa 915 مگاهرتز، 22 دسی‌بل‌میلیمتر |
| 31 میلی‌آمپر در LoRa 868 مگاهرتز، 14 دسی‌بل‌میلیمتر | |
| 30.7 میلی‌آمپر در LoRa 2.4 گیگاهرتز، 13 دسی‌بل‌میلیمتر | |
| حالت دریافت (Rx) | 7.8 میلی‌آمپر در LoRa SF12، پهنای باند 125 کیلوهرتز، Sub-GHz |
| 6.7 میلی‌آمپر در LoRa SF12، پهنای باند 125 کیلوهرتز، 2.4 گیگاهرتز/باند S |
منبع تغذیه
- ولتاژ تغذیه: 3.3 ولت (معمولی)
- حالت توزیع توان LR1121: حالت DC-DC
- حالت تغذیه TCXO: از طریق پین VTCXO تراشه LR1121
- ولتاژ تغذیه TCXO: 1.6 تا 3.3 ولت
کاربردها و طراحی
شرکت Seeed Studio اعلام کرده که ماژول Wio-LR1121 به‌ویژه برای طراحی حسگرهای بی‌سیم LoRaWAN با استفاده از یک میکروکنترلر ساده و رابط SPI مناسب است. این ماژول با ابعاد کوچک و مصرف انرژی پایین خود، گزینه‌ای عالی برای پروژه‌های اینترنت اشیا (IoT) و کاربردهای صنعتی است.
پشتیبانی نرم‌افزاری و مستندات
در حال حاضر، اطلاعات جامعی درباره پشتیبانی نرم‌افزاری این ماژول ارائه نشده است. تنها مستندات موجود، دیتاشیت رسمی ماژول است. با این حال، Seeed Studio فایل footprint Allegro را برای طراحان PCB ارائه کرده تا فرآیند طراحی برد مدار چاپی را تسهیل کند.
قیمت و در دسترس بودن
ماژول Wio-LR1121 با کانکتورهای IPEX با قیمت 6.99 دلار به فروش می‌رسد. مدل Wio-LR1121-N (بدون کانکتورهای لحیم‌شده) هنوز به‌صورت آنلاین در دسترس نیست، اما احتمالاً در آینده در فروشگاه Seeed Studio در AliExpress عرضه خواهد شد.
