ساعت "نمایش سایه"، صرفاً شگفت‌انگیز است

به گفته hackster

ساعت Shadow Display؛ ترکیب مینیمالیسم و مهندسی خلاقانه

معرفی پروژه ساعت Shadow Display

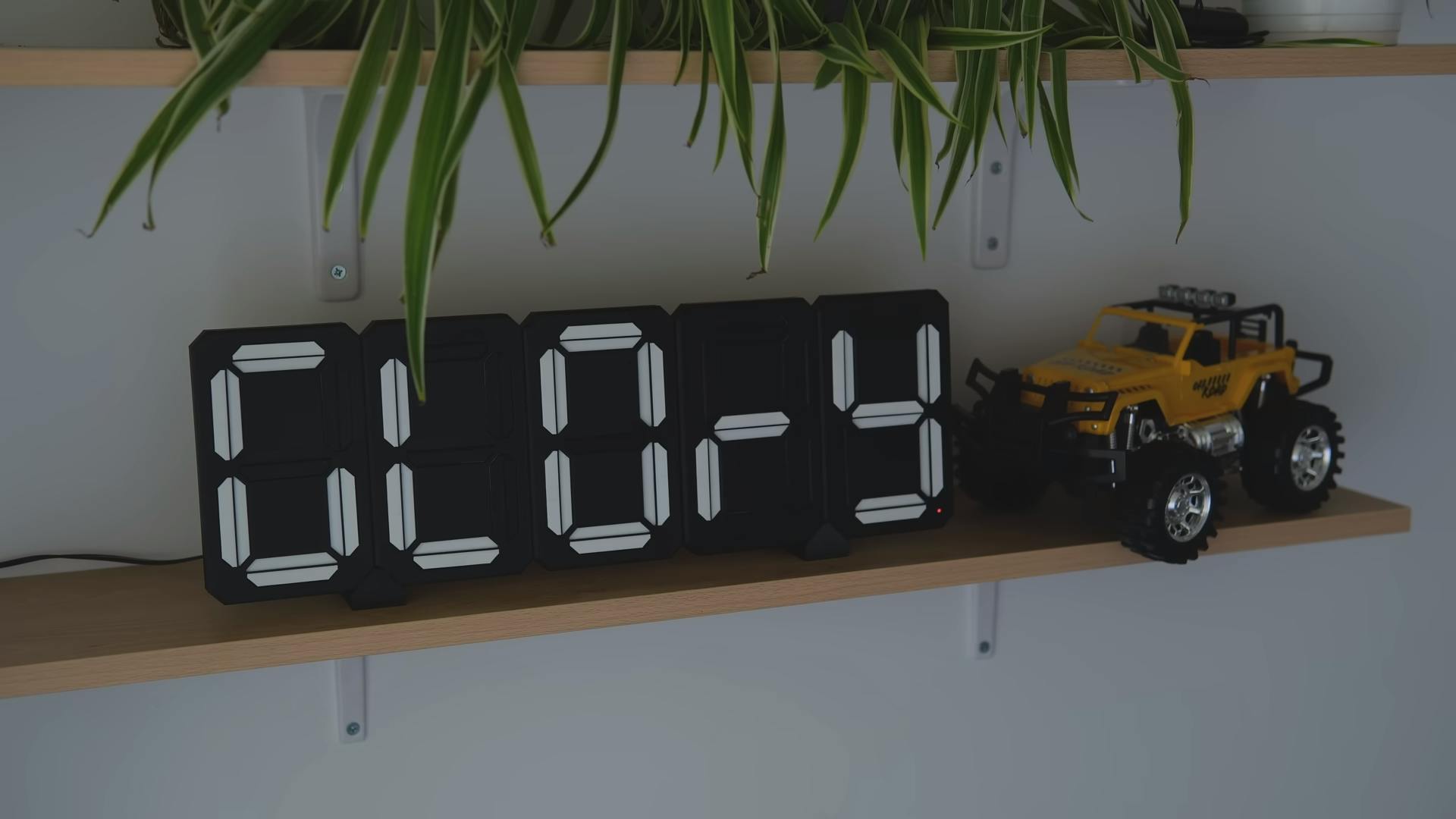

ساعت «Shadow Display»، ساخته Smart Solutions For Home، یک نمونه جذاب از تلفیق طراحی مینیمال با نوآوری‌های مهندسی است. برخلاف ساعت‌های رایج دیجیتال و نمایشگرهای معمولی، در این ساعت ارقام به‌واسطه سایه‌هایی که توسط قطعات مکانیکی متحرک ایجاد می‌شود، دیده می‌شوند. نتیجه نهایی، تجربه‌ای بصری منحصر به فرد و جلب توجه‌کننده است که حتی بدون نیاز به توضیح فنی نیز علاقه‌مندان را جذب می‌کند.

منبع الهام و پیشینه توسعه

این ساعت بر پایه پروژه قبلی همین گروه با موضوع نمایشگر هفت-سگمنت الکترومکانیکی متصل به وای‌فای ساخته شده است. «Shadow Display» نسخه‌ای بازطراحی‌شده و ویژه نمایش زمان محسوب می‌شود و تمرکزش بر زیبایی‌شناسی ساده و سیاه-سفید است. این ویژگی آن را به یک انتخاب مناسب برای علاقه‌مندان به ظاهر مینیمال و دور شدن از شلوغی بصری تبدیل می‌کند.

مشخصات سخت‌افزاری و طراحی مدولار

هسته پردازشی و بردهای توسعه

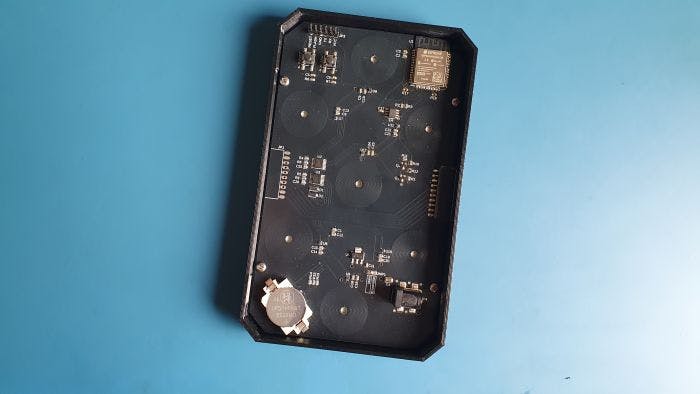

مغز اصلی این ساعت، میکروکنترلر ESP32-WROOM-32 است. هرچند مدل‌های دیگر ESP32 نیز ممکن است کار کنند، توصیه می‌شود برای حذف خطاهای احتمالی کامپایل، حتماً از WROOM-32 استفاده شود. این تراشه روی یک برد توسعه سفارشی قرار می‌گیرد. نکته مهم اینکه برای هر رقم ساعت، یک برد توسعه مجزا نیاز است؛ تنها برد اصلی به ESP32 مجهز است و سایر بردها فقط به‌عنوان بورد اکستنشن عمل می‌کنند.

مدار راه‌انداز قطعات مکانیکی

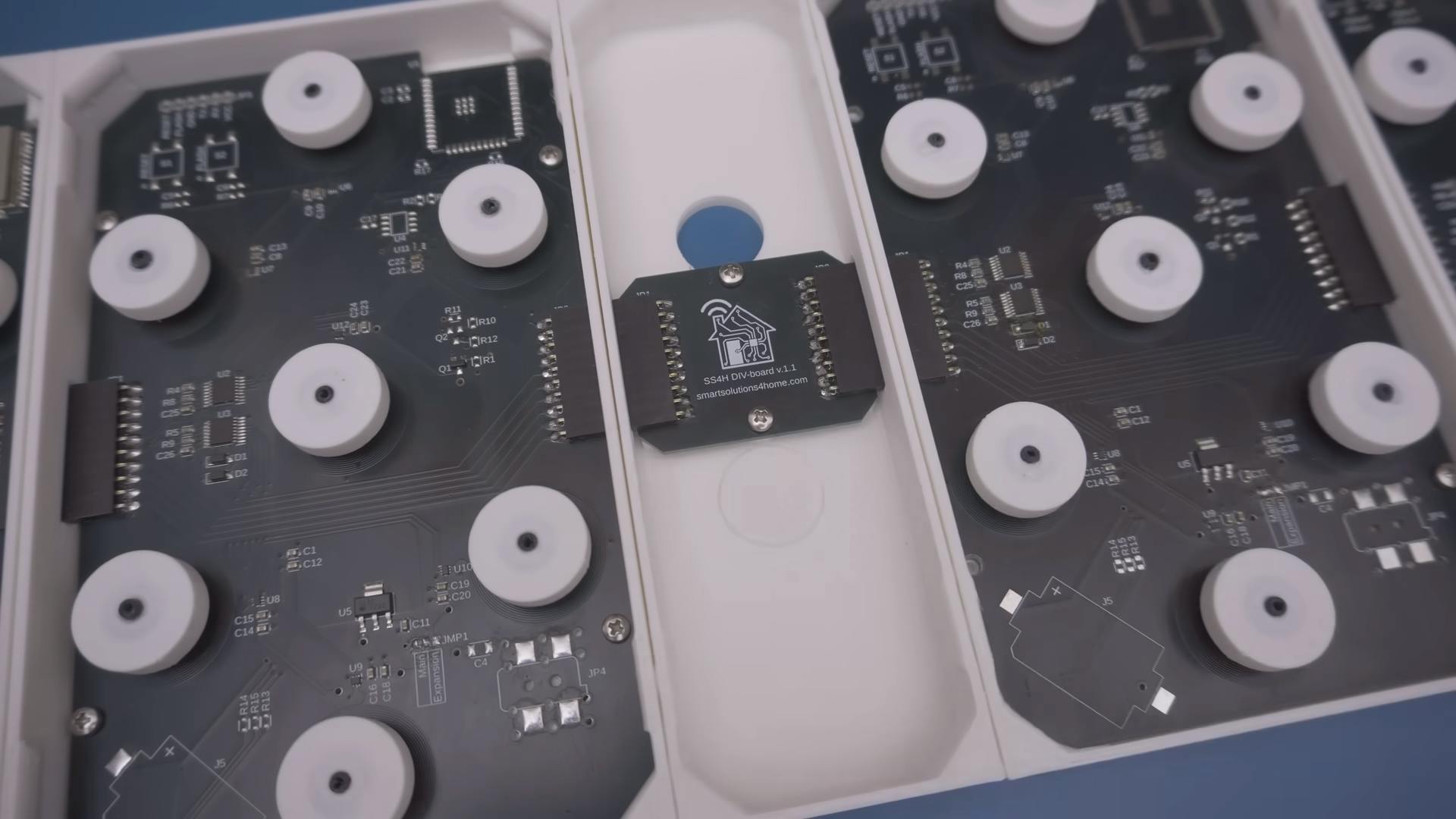

هر برد توسعه شامل شیفت رجیستر و اِچ-بریج جهت کنترل الکترومگنت‌هایی است که سگمنت‌های هر رقم را حرکت می‌دهند. برای هر رقم، هفت الکترومگنت مجزا تعبیه شده است که هرکدام یکی از بخش‌های سگمنت را فعال یا غیرفعال می‌کند.

مکانیسم نمایش منحصر به فرد

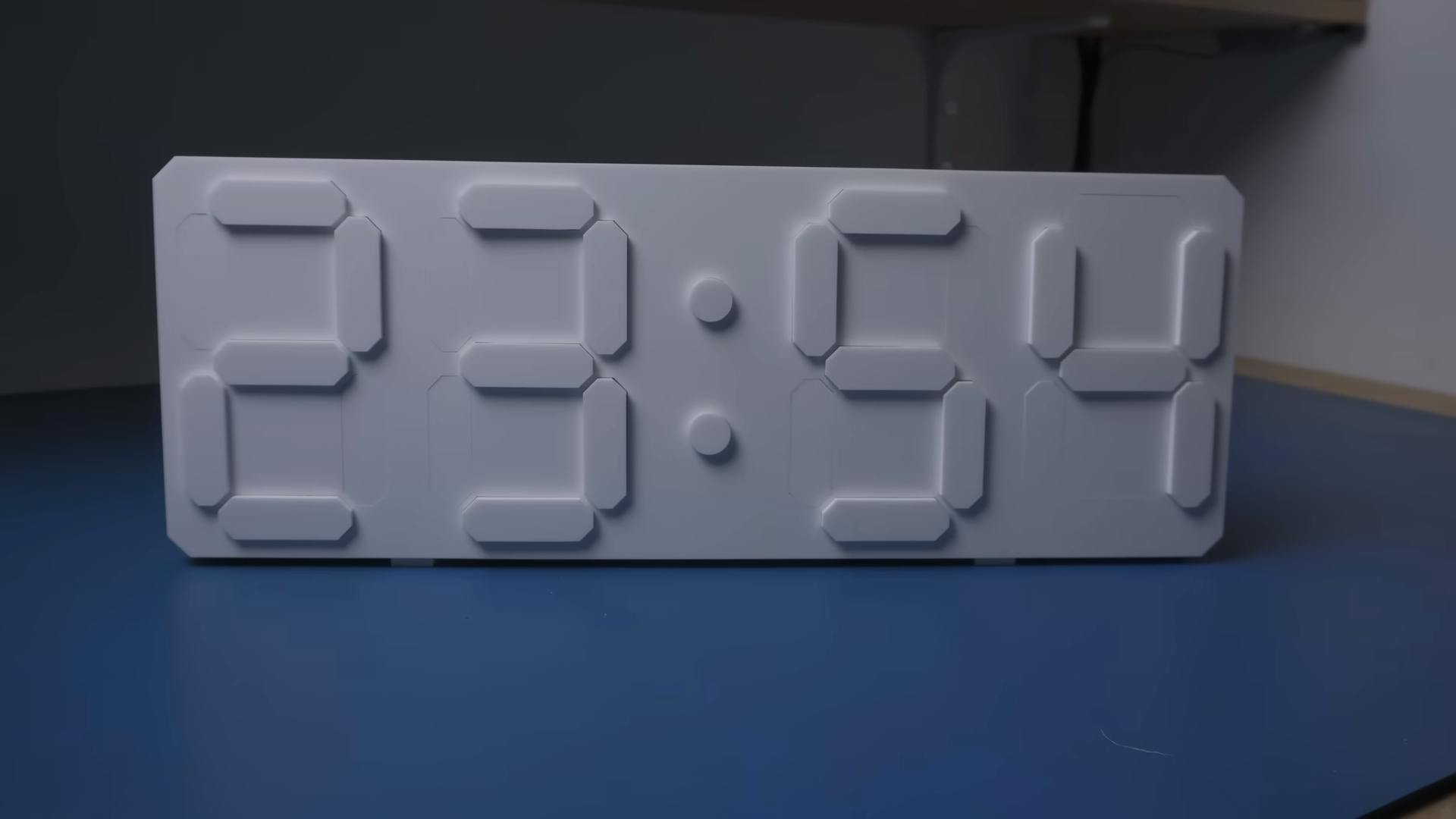

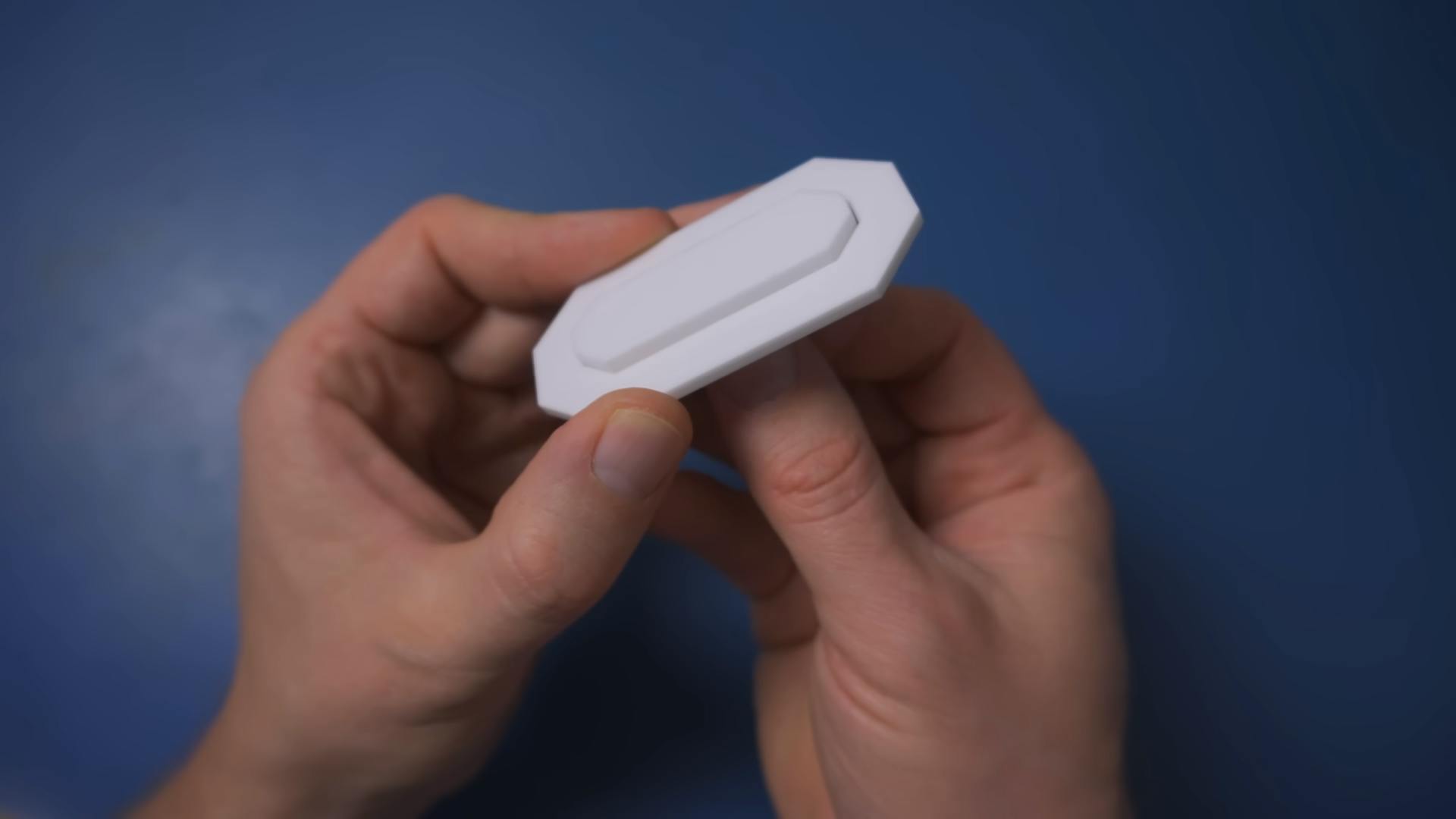

اگرچه در نمونه قدیمی‌تر، سگمنت‌ها به روش فلیپ مکانیکی تغییر وضعیت می‌دادند، در مدل Shadow Display هر سگمنت روی یک بازوی مکانیکی سوار است که به کمک الکترومگنت به سمت جلو یا عقب حرکت می‌کند. با فعال شدن الکترومگنت، سگمنت جلو آمده و با ایجاد سایه روی صفحه، یک بخش از رقم را نمایش می‌دهد. بنابراین خود سایه‌ها نقش نمایشگر را ایفا می‌کنند.

• استفاده خلاقانه از سایه برای نمایش اعداد
• امکان چاپ قطعات بدنه با پرینتر سه‌بعدی
• قابلیت برش لیزری صفحه جلویی بر اساس سلیقه کاربر

راه‌اندازی و نرم‌افزار ساعت

برنامه‌نویسی و فریمور

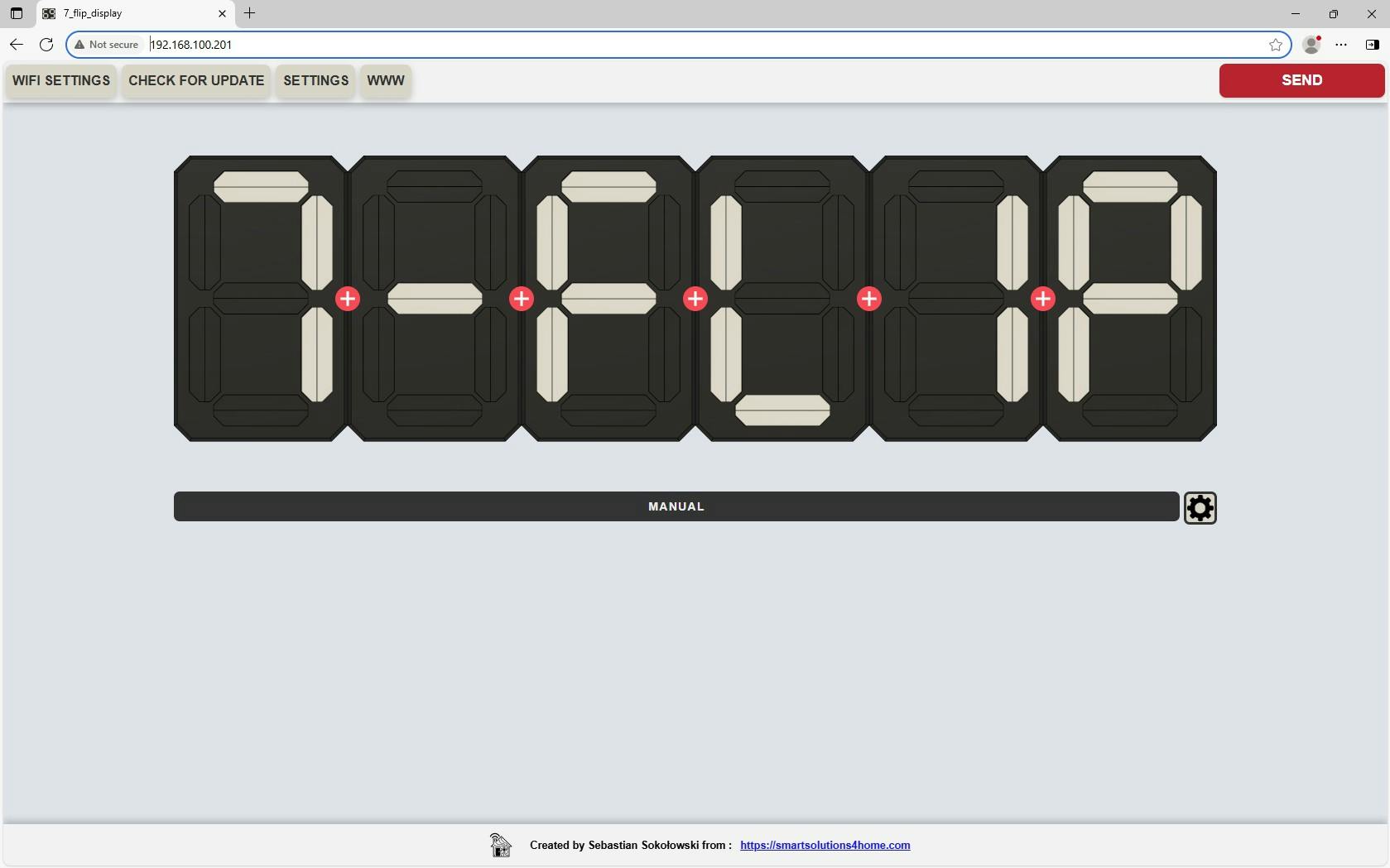

برای برنامه‌ریزی اولیه ESP32 باید از آداپتور پروگرامینگ استفاده کرد. پس از فلش شدن فریمور، راه‌اندازی ساده است و کاربر از طریق یک رابط وب داخلی می‌تواند تنظیمات ساعت را انجام دهد. این رابط کاربری حتی شامل یک نمای زنده گرافیکی از وضعیت و آرايش سگمنت‌هاست که تجربه کاربری روان، بصری و مدرنی ارائه می‌دهد.

اتصال به وای‌فای

ساعت به شبکه وای‌فای متصل می‌شود تا همواره زمان دقیق را دریافت کند. این قابلیت علاوه بر کارایی، امکان افزودن امکانات بیشتر مانند هماهنگی با اینترنت یا کنترل از راه دور را هم فراهم می‌کند.

ارزش پروژه

ساعت Shadow Display یک نمونه خلاقانه و قابل تحسین از مهندسی امبدد و طراحی صنعتی است که با به‌کارگیری ساده اما نوآورانه مکانیزم‌های مکانیکی، کاربر را حیرت‌زده می‌کند. این پروژه بازمتن هم برای علاقمندان به DIY و هم طراحان صنعتی منبع الهام مناسبی است. سادگی ظاهری، در کنار پیچیدگی فنی، تلفیقی چشمگیر به وجود آورده که ارزش توجه و آزمایش را دارد.

• قابلیت شخصی‌سازی و توسعه باز با کد و سخت‌افزار آزاد
• ایده‌ای جالب برای ترکیب هنر و فناوری در محصولی کاربردی روزمره
• نمایش زمان به سبکی متفاوت و خلاقانه
