معرفی برد SHRIKE‑lite: ترکیب FPGA و Raspberry Pi RP2040 فقط با ۴ دلار

4 بازدید
۱۴۰۴-۰۷-۲۶
2 دقیقه
  • نویسنده: 0x7a657573
  • درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

به گفته hackster

SHRIKE-lite با قیمت 4 دلار، FPGA مدل Renesas SLG47910V را کنار میکروکنترلر RP2040 قرار می‌دهد. یک کانال 6‌بیتی ارتباط FPGA/MCU را ممکن می‌کند تا پردازش موازی و کم‌تاخیر در هر دو تراشه انجام شود. 1,120 LUT، 14+23 GPIO، QSPI flash، دو LED و USB‑C دارد. زنجیره ابزار متن‌باز است؛ اما فعلاً هزینه ارسال به آمریکا 28 دلار است.

ترکیب FPGA و RP2040 در SHRIKE-lite با قیمت فقط 4 دلار

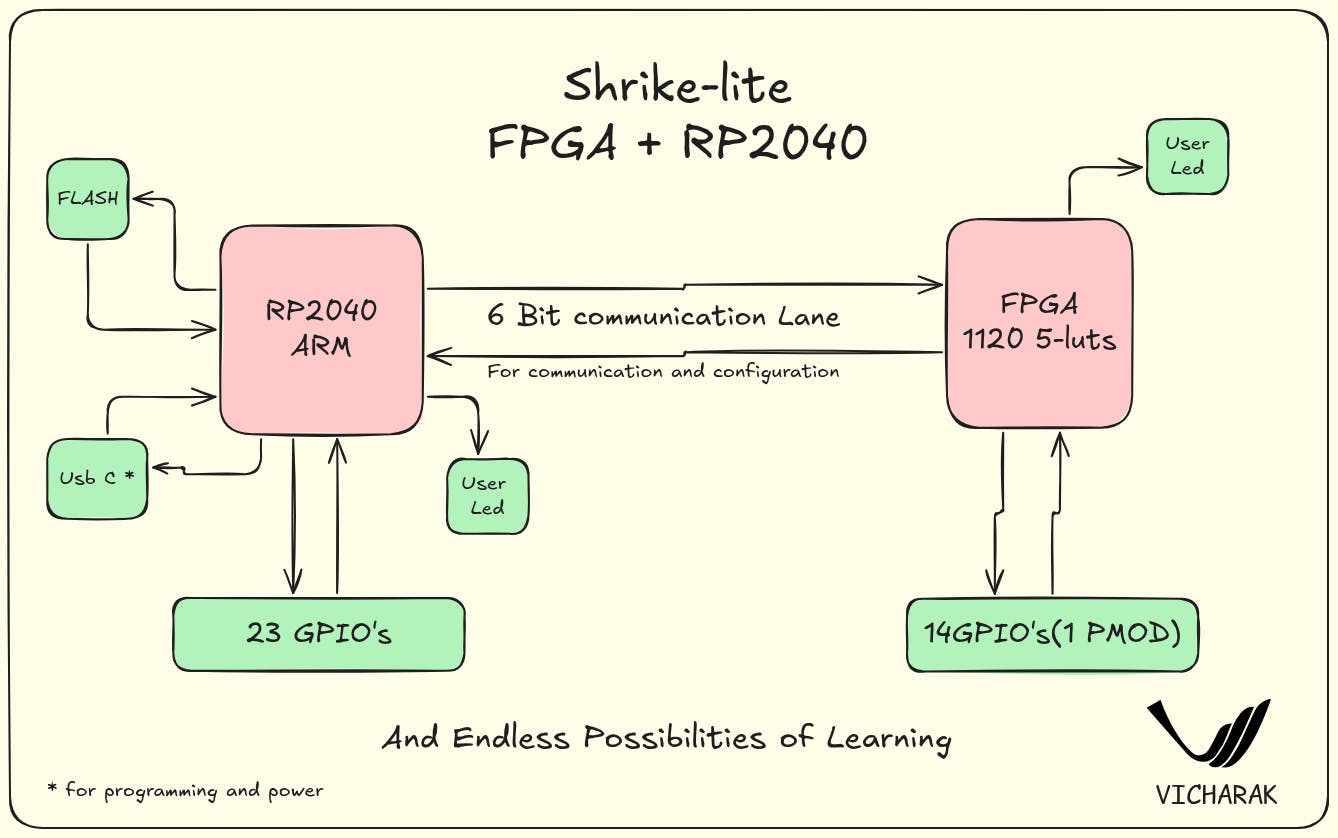

نمودار بلوکی سخت‌افزار (: Vicharak)

نمودار بلوکی سخت‌افزار (: Vicharak)



هر کسی که زمان کافی با الکترونیک سر و کله زده باشد، دیر یا زود به جایی می‌رسد که رایانه‌های SBC و میکروکنترلرها جوابگو نیستند. وقتی پروژه به موازی‌سازی سنگین یا کارایی با تأخیرِ بسیار پایین نیاز دارد، انتخاب بهتر یک FPGA است. ورود به دنیای FPGAها اما می‌تواند پیچیده و پرهزینه باشد؛ بنابراین همیشه ارزش دارد به‌دنبال بردهای FPGA ارزان و در دسترس برای کاربردهای متنوع بود.

یکی از این بردها به‌تازگی با نام SHRIKE-lite معرفی شده است. SHRIKE-lite برای تازه‌واردهای دنیای FPGA جذاب است، چون علاوه بر تراشه توانمند Renesas SLG47910V FPGA، یک میکروکنترلر Raspberry Pi RP2040 هم روی خود دارد. در طراحی آن یک کانال 6‌بیتی برای ارتباط بین FPGA و میکروکنترلر در نظر گرفته شده تا بسته به نیاز، بخشی از پردازش روی هر دو تراشه انجام شود و نقاط قوت یکدیگر را تکمیل کنند.

این FPGA تعداد 1,120 LUT پنج‌ورودی در اختیار می‌گذارد و 14 پایه GPIO قابل دسترسی دارد. میکروکنترلر نیز 23 پایه GPIO اضافه‌تر و همان پردازنده 32‑بیتی دو‌هسته‌ای ARM Cortex‑M0+ محبوب را ارائه می‌کند که می‌توان آن را بسیار فراتر از فرکانس نامی 200 MHz اورکلاک کرد. برای پایین نگه‌داشتن هزینه، برد طراحی مینیمال دارد: یک QSPI flash برای پیکربندی و ذخیره‌سازی، یک جفت LED، و یک درگاه USB‑C برای تأمین توان و برنامه‌ریزی.

زنجیره کامل ابزار نرم‌افزاری این برد متن‌باز است؛ بنابراین احتمالاً برای مدت مناسبی در دسترس و قابل پشتیبانی خواهد بود. این نکته حیاتی است، چون اگر راهی برای برنامه‌ریزی دستگاه نداشته باشید، خیلی زود سر از ته جعبه قطعات یدکی در می‌آورد و فراموش می‌شود.

SHRIKE-lite از نظر قیمت واقعاً ارزان است: فقط 4 دلار. با این حال، بسته به محل زندگی شما، هزینه ارسال اما کمی بالا است. برای ارسال به آمریکا، 28 دلار هزینه پست اعلام شده؛ پس قبل از ثبت سفارش، جمع هزینه‌ها را بسنجید. امید می‌رود در آینده شبکه توزیع بهتری شکل بگیرد، چون داشتن SHRIKE-lite در دسترس، واقعاً کارراه‌انداز است.

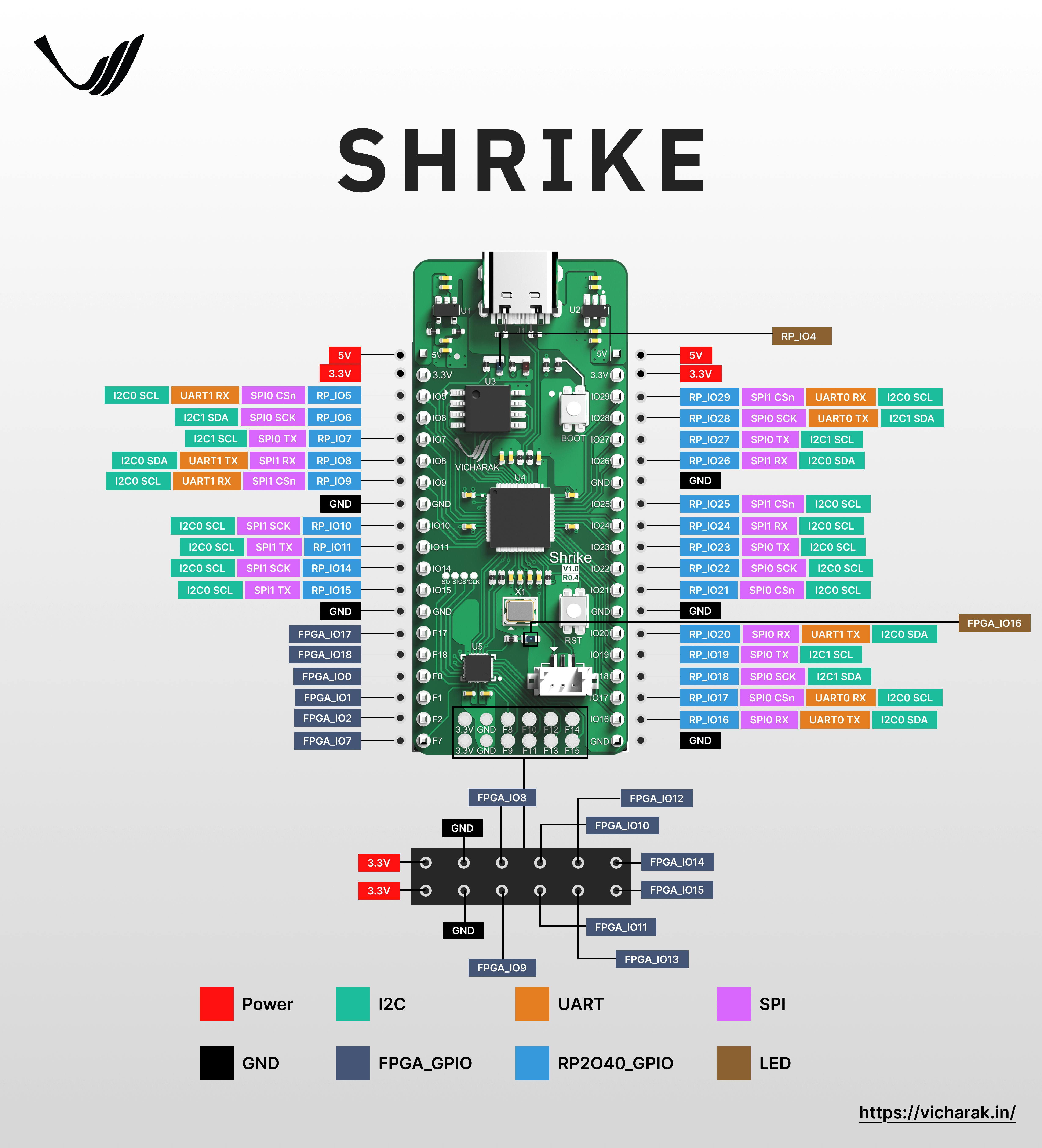

پین‌آوت برد (: Vicharak)

پین‌آوت برد (: Vicharak)
