کنسول Sipeed Tang: پلتفرمی برای توسعه FPGA و بازی‌های retro

برد FPGA کنسول Sipeed-Tang
33 بازدید
۱۴۰۴-۰۳-۱۳
4 دقیقه

به گفته cnx-software

کنسول Sipeed Tang  یک پلتفرم چندکاره است که بر پایه FPGA طراحی شده و نه‌تنها برای توسعه‌دهندگان فناوری بلکه برای علاقه‌مندان به بازی‌های retro نیز یک انتخاب مناسب محسوب می‌شود. این دستگاه با استفاده از تراشه‌های قدرتمند GOWIN GW5AST SoC FPGA با 138 هزار واحد منطقی (LUT) و هسته سخت‌افزاری RISC-V یا مدل GW5AT با 60 هزار LUT، امکانات گسترده‌ای را در زمینه توسعه و سرگرمی ارائه می‌دهد.

مشخصات فنی کنسول Sipeed Tang

کنسول Sipeed Tang در دو نسخه اصلی یعنی Tang Mega 138K و Tang Mega 60K عرضه می‌شود. هر دو مدل از نظر سخت‌افزاری قدرتمند هستند و برای اهداف مختلفی از توسعه FPGA گرفته تا اجرای بازی‌های کلاسیک طراحی شده‌اند. در ادامه، مشخصات دقیق هر مدل را مرور می‌کنیم:

نسخهتوضیحات
Tang Mega 138Kتراشه FPGA: مدل GOWIN GW5AST-LV138FPG484A با 138,240 واحد منطقی (LUT4)
حافظه داخلی: 1,080 کیلوبیت حافظه Shadow SRAM و 6,120 کیلوبیت Block SRAM (با 340 واحد BSRAM)
پردازشگر: هسته سخت‌افزاری 32 بیتی RISC-V AE350_SOC با فرکانس 800 مگاهرتز
حافظه رم: 1 گیگابایت DDR3 (32 بیتی)
ذخیره‌سازی: فلش 128 مگابیتی
پشتیبانی از DSP: دارای 298 برش DSP و 12 واحد PLL
ارتباطات پرسرعت: 8 فرستنده-گیرنده (Transceiver) با سرعت 270 مگابیت بر ثانیه تا 12.5 گیگابیت بر ثانیه
 Tang Mega 60Kتراشه FPGA: مدل GOWIN GW5AT-LV60P484A با 59,904 واحد منطقی (LUT4)
حافظه داخلی: 468 کیلوبیت حافظه Shadow SRAM و 2,124 کیلوبیت Block SRAM (با 118 واحد BSRAM)
حافظه رم: 512 مگابایت DDR3 (16 بیتی)
ذخیره‌سازی: فلش 128 مگابیتی و درگاه کارت MicroSD
ارتباطات: 4 فرستنده-گیرنده با سرعت 270 مگابیت بر ثانیه تا 12.5 گیگابیت بر ثانیه
کنسول Sipeed-Tang Gowin 60K 138K FPGA

کنسول Sipeed-Tang Gowin 60K 138K FPGA

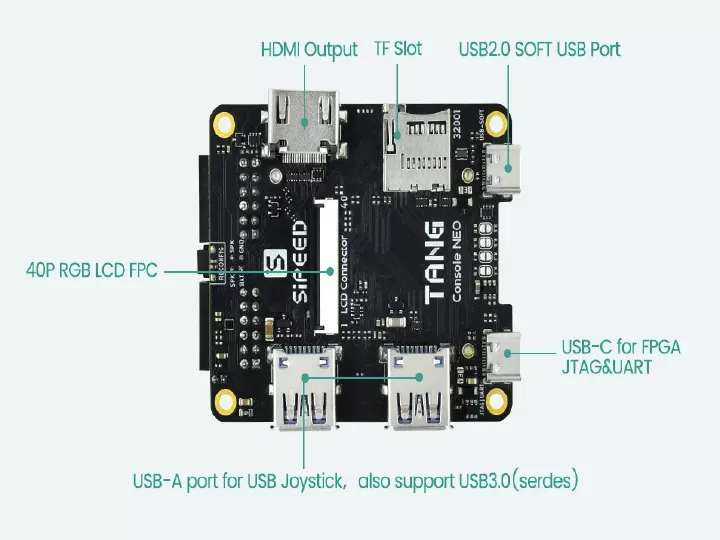

کنسول Sipeed-Tang Neo HDMI USB

کنسول Sipeed-Tang Neo HDMI USB

رابط‌ها و امکانات ارتباطی

یکی از نقاط قوت کنسول Sipeed Tang، تنوع رابط‌ها و گزینه‌های ارتباطی آن است که این دستگاه را به یک پلتفرم همه‌کاره تبدیل کرده است. در ادامه برخی از این رابط‌ها را بررسی می‌کنیم:

ویژگیتوضیحات
خروجی نمایشدرگاه HDMI و کانکتور 40 پین RGB LCD که با نمایشگرهای 3.5، 4.3 و 5 اینچی سازگار است.
صداکانکتور اسپیکر برای خروجی صدا.
درگاه‌های USBدو درگاه USB 3.0 نوع A برای اتصال Joystick یا دیگر تجهیزات جانبی و دو درگاه USB 2.0 نوع C که یکی برای JTAG و UART از طریق میکروکنترلر BL616 و دیگری مستقیماً روی FPGA استفاده می‌شود.
گزینه‌های توسعهدو هدر 40 پین برای ماژول SDRAM، اسلات GBA یا ماژول‌های سفارشی، کانکتور 16 پین PCIe FFC سازگار با Raspberry Pi و دو کانکتور PMOD برای Joystick یا ماژول‌های توسعه سفارشی.



طراحی و مشخصات عمومی

کنسول Sipeed Tang از نظر طراحی نیز بسیار کاربردی است. این دستگاه با ابعاد کوچک 65×56 میلی‌متر، به‌راحتی قابل حمل بوده و مصرف انرژی آن تنها 5 وات است که طراحی بدون فن را ممکن ساخته است. تغذیه دستگاه از طریق درگاه USB-C با ولتاژ 5 ولت انجام می‌شود و امکان اتصال باتری نیز وجود دارد. همچنین، کلیدهای کاربری، کلید RECFG برای جابه‌جایی بین هسته‌ها و نشان‌گرهای LED برای وضعیت سیستم و تغذیه از دیگر ویژگی‌های این کنسول هستند.

کاربرد در بازی‌های retro

یکی از جذاب‌ترین جنبه‌های کنسول Sipeed Tang، قابلیت آن در اجرای بازی‌های retro است. این دستگاه از هسته‌های شبیه‌ساز برای پلتفرم‌های کلاسیک نظیر NES، SNES، GB، GBC، GBA، MD و Amiga پشتیبانی می‌کند. علاوه بر این، شرکت Sipeed در حال توسعه پشتیبانی از پلتفرم‌های بیشتری مانند PSX، NEOGEO، GBPC و MSX است. هسته‌های شبیه‌ساز به‌صورت رایگان در مخزن tangcore در GitHub در دسترس هستند.

علاوه بر این، کنسول Sipeed Tang در قالب یک بسته کامل بازی retro به نام Tang Retro Console نیز عرضه می‌شود که شامل محفظه، Joysticks و لوازم جانبی است که تجربه‌ی خوبی از بازی‌های کلاسیک را ارائه می‌دهد.

پشتیبانی و منابع توسعه

منابع سخت‌افزاری، مستندات و آموزش‌های فراوانی در wiki این پروژه موجود است. شما می‌توانید با استفاده از محیط توسعه GOWIN IDE (که نیاز به مجوز دارد) کار خود را آغاز کنید. همچنین، کدهای نمونه و آموزش‌های مختلف به شما کمک می‌کنند تا پروژه‌های خلاقانه‌ای را روی این پلتفرم پیاده‌سازی کنید. مخزن GitHub پروژه نیز منبعی عالی برای دسترسی به هسته‌های شبیه‌ساز و به‌روزرسانی‌هاست.

قیمت و نحوه خرید

کنسول Sipeed Tang با قیمتی مناسب در سایت AliExpress به فروش می‌رسد. نسخه Tang Console 60K با قیمت 69 دلار و نسخه 138K با قیمت 99 دلار در دسترس است. همچنین، اگر به‌دنبال یک کیت کامل بازی retro هستید، بسته‌هایی شامل یک یا دو Joystick ، کابل‌ها، کارت MicroSD و ماژول توسعه DRAM با قیمت بین 89 تا 139 دلار عرضه می‌شود. برای اطلاعات بیشتر می‌توانید به صفحه محصول مراجعه کنید.

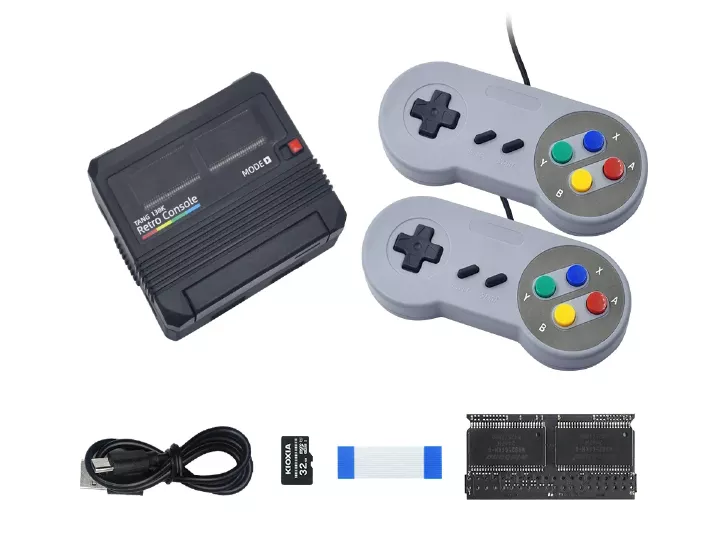

کیت کنسول TANG-138K-Retro Gamepads

کیت کنسول TANG-138K-Retro Gamepads
