SMHUB Nano Mg24 یک هاب هوشمند لینوکسی Zigbee/Thread با SoC SOPHGO SG2000 و رادیوی Silicon Labs EFR32MG24 است که همه‌چیز را روی خود اجرا می‌کند: Zigbee2MQTT، Node-RED، Matterbridge، Mosquitto و Z-Wave JS UI. PoE، Wi‑Fi 6/Bluetooth 5.2 و UPS اختیاری (با پنل خورشیدی) دارد و می‌تواند پل Matter یا هماهنگ‌کننده رادیویی دورکار باشد.

SMHUB Nano Mg24؛ هاب لینوکسی قدرتمند برای Zigbee/Thread با SOPHGO SG2000 و Silicon Labs MG24

SMHUB Nano Mg24 ظاهری شبیه هماهنگ‌کننده‌های قبلی SLZB-06p Zigbee به Ethernet/WiFi/USB دارد، اما در عمل یک هاب هوشمند (Smart Hub) مبتنی بر لینوکس (Linux) و بسیار توانمندتر است که سیستم‌روی‌تراشه (SoC) SOPHGO SG2000 را در کنار MCU چندپروتکلی Silicon Labs MG24 به‌کار می‌گیرد.

برخلاف دانگل‌های سنتی Zigbee/Thread که از طریق USB یا Ethernet به یک میزبان وصل می‌شوند، Nano Mg24 یک راهکار یکپارچه است که اپ‌های اصلی اتوماسیون را مستقیماً روی خود دستگاه اجرا می‌کند؛ بنابراین دیگر به Raspberry Pi، Mini PC یا سرور سخت‌افزاری جداگانه نیاز ندارید.

مشخصات SMHUB Nano Mg24

	جزئیات	یادداشت
SoC	SOPHGO SG2000	سیستم‌روی‌تراشه (SoC)
هسته‌های CPU	۱× C906 ۶۴‌بیتی RISC‑V @ 1GHz یا ۱× Arm Cortex‑A53 @ 1GHz (انتخابی در زمان بوت)	قابل انتخاب در بوت
هسته کمکی	۱× C906 ۶۴‌بیتی RISC‑V @ 700MHz	پردازش کمکی
MCU داخلی SoC	8051 هشت‌بیتی @ 25 تا 300MHz با 6KB SRAM	برای مدیریت سطح پایین
GPU	ندارد	—
VPU	H.265/H.264 کُدک/دیکُدک ویدیو (5M @ 30fps)	پشتیبانی ویدیو
ISP	5M @ 30fps	پردازش تصویر
NPU	0.5 TOPS	برای وظایف سبک ML
حافظه (SiP)	512MB DRAM	یکپارچه با SoC
حافظه ذخیره‌سازی	8GB eMMC	—
درگاه کارت	MicroSD card slot	گسترش حافظه
USB	۱× پورت USB‑C برای توسعه (از طریق هاب) و برق	Data + Power
Ethernet	10/100Mbps RJ45 با PoE	تأمین و دیتا از PoE
رادیو 1	Silicon Labs EFR32MG24	MCU بی‌سیم چندپروتکل
هسته MCU (Radio 1)	Arm Cortex‑M33 @ 78.0MHz با دستورهای DSP و واحد محاسبات اعشاری	FPU فعال
AI/ML (Radio 1)	پردازنده Matrix Vector (Matrix Vector Processor)	شتاب‌دهی ماتریسی
RAM (Radio 1)	تا 256KB	حافظه داده
Flash (Radio 1)	تا 1536KB	حافظه برنامه
باند بی‌سیم (Radio 1)	2.4GHz	—
حساسیت/توان (Radio 1)	تا −104.5dBm @ 250kbps O‑QPSK DSSS؛ توان TX تا 19.5dBm	برد و پایداری بالا
پروتکل‌های پشتیبانی‌شده	Matter، OpenThread، Zigbee، BLE، Bluetooth Mesh، Proprietary 2.4GHz، Multiprotocol	چندپروتکلی
مدولاسیون‌ها	۲× (G)FSK با شکل‌دهی قابل تنظیم، (G)MSK، OQPSK DSSS	انعطاف رادیویی
ویژگی‌های دیگر (Radio 1)	جهت‌یابی با AoA/AoD، Channel sounding	مکان‌یابی دقیق
رادیو 2	Wi‑Fi 6 دو‌باند 2.4/5GHz و Bluetooth 5.2	اتصال پرسرعت
توسعه از طریق USB	Z‑Wave (با Z‑Wave JS UI نصب‌شده)، دانگل‌های Zigbee اضافی، 4G/LTE، BLE، Thread، رادیوهای DIY و…	قابلیت افزودن ماژول
آنتن‌ها (Zigbee/Thread)	آنتن خارجی 5dB	بهبود پوشش
آنتن‌ها (Wi‑Fi/Bluetooth)	آنتن‌های 5dB مجتمع از طریق IPEX، قابل توسعه	قابل ارتقا
IO/نمایش وضعیت	دکمه‌ها و LEDها برای کنترل و وضعیت	—
تأمین توان	۵ ولت از USB‑C یا PoE	گزینه‌های منعطف
UPS اختیاری	ماژول UPS با باتری 18650؛ پشتیبانی از پنل خورشیدی اختیاری	پایداری برق
ابعاد	160 × 26 × 22mm (TBC)	در دست تأیید

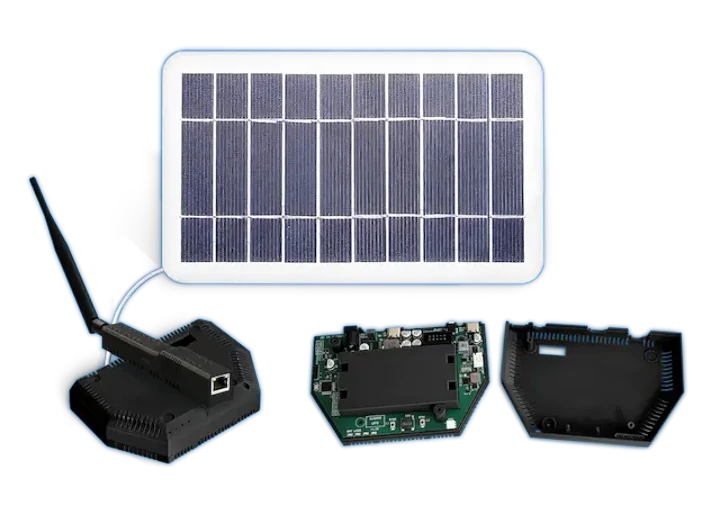

ماژول اختیاری UPS همراه با پنل خورشیدی

سیستم‌عامل و پکیج‌ها

Nano Mg24 با توزیع لینوکسی SMHUB‑OS اجرا می‌شود که به‌احتمال زیاد مبتنی بر OpenWrt است (زیرا از مدیر بسته opkg استفاده می‌کند). بسته‌های کلیدی شامل Zigbee2MQTT، Node‑RED، Matterbridge، Mosquitto MQTT، Z‑Wave JS UI و WireGuard هستند. به‌روزرسانی‌ها از طریق OTA (OTA) یا opkg انجام می‌شود و خودکارسازی‌ها با Bash، Python، NodeJS یا فلوهای Node‑RED قابل پیاده‌سازی‌اند.

کاربردها و یکپارچه‌سازی

این دستگاه برای ایفای نقش یک هاب مستقل کامل طراحی شده است، اما می‌تواند به‌عنوان پل Matter (Matter bridge) به اکوسیستم‌های Google/Apple نیز عمل کند. همچنین امکان استفاده به‌عنوان هماهنگ‌کننده رادیویی از راه دور (remote radio coordinator) برای پلتفرم‌هایی مانند Home Assistant، OpenHub، HomeSeer و… وجود دارد.
