مشخصات کامل ماژول Snapdragon X Elite در فرمفاکتور COM Express Compact منتشر شد.
به گفته CNX Software
معرفی کوتاه
Advantech SOM-6820 یک ماژول کامپیوتر روی ماژول کام اکسپرس Type 6 (COM Express Type 6) در فرمفکتور کامپکت است که بهجای پردازندههای x86 از Intel یا AMD، با Qualcomm Snapdragon X Elite و تا دوازده هسته 64بیتی Arm Oryon عرضه میشود. این COM با حداکثر 64GB حافظه LPDDR5X، دو کانکتور دوربین MIPI CSI، کنترلر Realtek RTL8153B برای اترنت گیگابیتی از طریق USB 3.0، و تراشه امنیتی TPM 2.0 ارائه میشود.
تمام I/Oها از طریق دو کانکتور استاندارد برد-به-برد 220 پین بیرون کشیده شدهاند: DisplayPort و LVDS/eDP برای حداکثر چهار نمایشگر 4K، حداکثر چهار SATA III برای ذخیرهسازی، دوازده USB 3.0/2.0، چندین رابط PCIe Gen4/3 و موارد بیشتر. با کارایی AI تا 45 TOPS، SOM-6820 ویژه سناریوهای تصویربرداری پزشکی، بینایی ماشین، سیستمهای مأموریتحیاتی و رباتهای انساننما هدفگذاری شده است.
مشخصات Advantech SOM-6820
| بخش | مشخصات | توضیحات |
|---|---|---|
| SoC | Qualcomm Snapdragon X Elite (گزینههای مختلف) | هر دستگاه یک مدل |
| Variant | X1E‑00‑1DE، دوازده هسته تا 3.8GHz / 4.3GHz (دو هسته)، کش 42MB، توان 45W | — |
| Variant | X1E‑78‑100، دوازده هسته تا 3.4GHz، کش 42MB، توان 45W | — |
| Variant | X1P‑66‑100، ده هسته تا 3.4GHz / 4.0GHz (تک هسته)، کش 42MB، توان 45W | — |
| Variant | X1P‑42‑100، هشت هسته تا 3.2GHz / 3.4GHz (تک هسته)، کش 30MB، توان 45W | — |
| GPU | Adreno با پشتیبانی DX12.2، Vulkan 1.3، OpenGL ES 3.2، OpenCL 3.0 | — |
| VPU | Decode سختافزاری H.264 / HEVC / VP9 / AV1 تا UHD120 | Encode سختافزاری همین فرمتها تا UHD60 |
| AI NPU | Hexagon NPU تا 45 TOPS | Edge AI |
| حافظه | تا 64GB حافظه LPDDR5X با نرخ 8448MT/s | — |
| دوربین | دو کانکتور FPC چهار-لین MIPI-CSI | — |
| شبکه | Realtek RTL8153B، شبکه گیگابیتی روی USB 3.0 | اترنت گیگابیتی |
| کانکتورها | دو کانکتور استاندارد 220 پین برد-به-برد | COM Express Type 6 |
| ذخیرهسازی | تا چهار کانال SATA 3.0 (6Gbps) | — |
| نمایشگر | DisplayPort 2.1 HBR3 تا رزولوشن 4096×2304 @ 60Hz | — |
| نمایشگر | LVDS دوکاناله تا 1920×1200 @ 60Hz یا eDP تا 4096×2304 @ 60Hz | — |
| خروجی نمایشگر همزمان | تا چهار خروجی مستقل (سه DP + یک LVDS یا eDP) | — |
| صوت | SoundWire | — |
| USB | چهار پورت USB 3.2 Gen 2 (10Gbps) | هشت پورت USB 2.0 |
| سریال / کنترل | SMBus و I²C | پورتهای COM دو سیمه |
| PCIe (PEG) | PCIe Gen4 با هشت لین، قابل تقسیم به 1×8 | — |
| PCIe Gen4 | چهار لین، قابل تقسیم به 4×4 | — |
| PCIe Gen3 | دو لین (2×2 یا 2×1) | — |
| PCIe Gen3 | دو لین (2×2) بدون SATA | — |
| GPIO | ورودی/خروجی 8 بیتی | — |
| امنیت | TPM 2.0 | — |
| سایر | Watchdog داخلی | — |
| BIOS | SPI BIOS EEPROM با پشتیبانی Dual BIOS | UEFI |
| خنککاری | Advantech QFCS (Quadro Flow Cooling System) | — |
| تغذیه | حالت ATX: Vin و VSB | حالت AT: Vin | باتری RTC: 2.0 تا 3.3 ولت |
| ابعاد | 95 × 95 میلیمتر | سازگار با COM Express Compact Type 6 |
| دمای کاری | 0 تا 60 درجه (استاندارد) | −40 تا 85 درجه (گسترده) | — |
| دمای ذخیرهسازی | −40 تا 85 درجه | — |
| رطوبت | کاری: 40°C و 95% بدون میعان | ذخیرهسازی: 60°C و 95% بدون میعان |
| مقاومت لرزش | 3.5Grms | — |
| مقاومت ضربه | TBD | — |

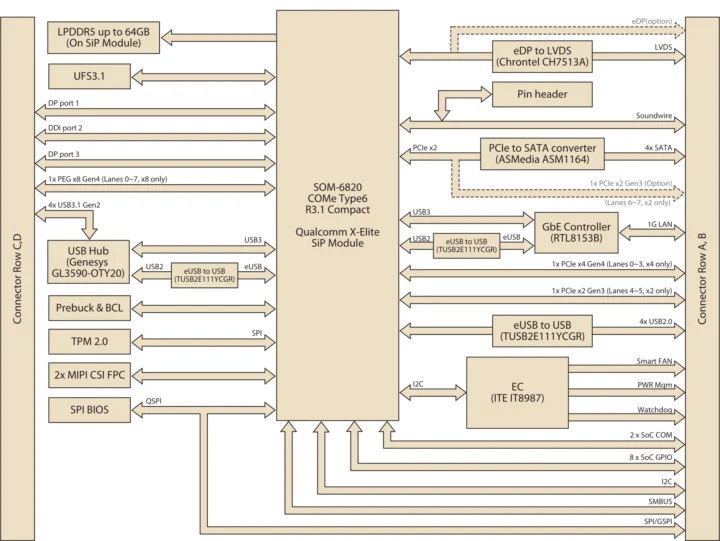

بلوکدیاگرام پلتفرم مبتنی بر Snapdragon X Elite
نرمافزار و سیستمعاملAdvantech پشتیبانی از Windows 11 on Arm، UEFI BIOS، APIهای نرمافزار امبدد، بههمراه DeviceOn و Edge AI SDK را اعلام کرده است. اشارهای به Linux نشده؛ اما در ادامه وضعیت پشتیبانی upstream را مرور میکنیم.بردهای توسعه سازگاراین ماژول با برد توسعه ATX شرکت یعنی SOM-DB5830-00A3 (LVDS) و SOM-DB5830A-00A3 (eDP) برای ماژولهای Type 6 / 10 سازگار است. این برد توسعه اسلاتهای PCIe x16 و PCIe x4، خروجیهای VGA، LVDS / eDP، HDMI / DP و گزینههای رابطی بیشتری ارائه میکند.

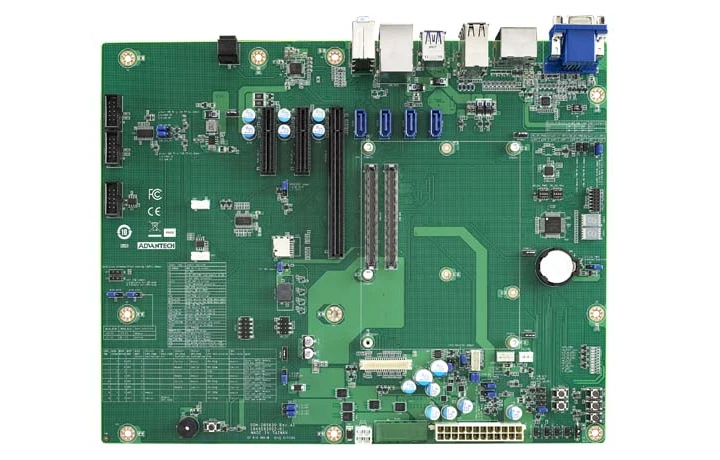

برد توسعه SOM-DB5830
وضعیت لینوکس mainline برای Snapdragon X Eliteگرچه SOM-6820 عمدتاً برای Windows 11 طراحی شده، ورود تغییرات مرتبط با پلتفرم Snapdragon X Elite به Linux 6.18 خبر خوبی برای محصولات صنعتی/امبدد است. یک SoM و برد ارزیابی «ظاهراً نامرتبط» به نام Hamoa IoT SOM و برد Hamoa EVK (مبتنی بر x1e80100) در کرنل اضافه شدهاند. X Elite برای لپتاپها ساخته شده؛ میدانستیم Linux به آن پورت شده، اما استفادهاش در قالب SoM برای کاربردهای صنعتی جالب است.بهنقل از مهندس Qualcomm، «HAMOA-IOT-EVK یک پلتفرم ارزیابی برای محصولات IoT است که از Hamoa IoT SoM و یک برد توسعه تشکیل میشود و در کنار هم، یک سیستم امبدد کامل با قابلیت بوت تا UART را میسازند». معمولاً Qualcomm ماژول کامل طراحی/عرضه نمیکند و اطلاعات عمومی هم موجود نیست؛ احتمالاً این یک پلتفرم مرجع داخلی است. با این حال از طریق تغییرات Linux 6.18 میتوان سطح پشتیبانی mainline را برای کاربردهای امبدد رصد کرد.پریفرالهای فعال روی SoM
- Regulators روی SOM
- Reserved memory regions
- PCIe6a و PHY متناظر
- PCIe4 و PHY متناظر
- USB0 تا USB6 و PHYهای مربوطه
- ADSP، CDSP
- Graphic و Video
قابلیتهای فعال روی برد توسعه
- UART
- رگولاتورهای روی برد
- USB Type-C mux
- Pinctrl
- Embedded USB (EUSB) repeaters
- NVMe
- pmic-glink
- USB DisplayPorts
- Bluetooth
- WLAN
- Audio
گرچه فعلاً ذکر شده سیستم فقط تا UART بوت میشود، پیشرفتها قابلتوجه است. با ادامه روند upstream، احتمال استفاده از SoM یا COM مبتنی بر Snapdragon X Elite با Linux mainline در محصولات تجاری افزایش مییابد.دسترسی و وضعیت تولیدAdvantech در ژوئن اعلام کرد که این COM Express برای سفارش نمونه در دسترس است؛ بنابراین احتمالاً از آن زمان تولید انبوه آغاز شده است. جزئیات بیشتر در صفحه محصول شرکت موجود است.
