Suptronics برد X1013 را معرفی کرد؛ افزودن ۱۰ پورت USB به Raspberry Pi 5
به گفته cnx-software
اگر به پورتهای USB بیشتری روی Raspberry Pi 5 نیاز دارید، X1013 از Suptronics شما را پوشش میدهد: این برد توسعه، ۱۰ پورت USB دیگر اضافه میکند تا مجموع پورتهای USB به ۱۴ عدد برسد. این برد به کانکتور نواری 16‑پین FFC مسیر PCIe در Raspberry Pi 5 متصل میشود و چهار پورت USB 3.0 و چهار پورت USB 2.0 را در سمت Ethernet+USB برد Pi5، بهعلاوه دو پورت USB 2.0 دیگر در سمت مقابل اضافه میکند. نمای نصبشده در تصویر زیر دیده میشود.
مشخصات Suptronics X1013
| مولفه | مشخصات |
|---|---|
| سازگاری | Compatible with Raspberry Pi 5 |
| چیپست PCIe به USB | Via Lab’s VL805 PCIe Gen2 x1 to 4× USB 3.0 controller؛ کنترلر چهار پورته USB 3.0 |
| هاب USB | Terminus FE 2.1؛ هاب 7 پورته USB 2.0 |
| رابط PCIe | کانکتور PCIe با FFC شانزده پین؛ کابل 37 میلیمتری همراه کیت |
| پورتهای USB 3.2 Gen1 | 4× پورت USB 3.2 Gen1 با سرعت 5Gbps |
| پورتهای USB 2.0 | 6× پورت USB 2.0 با سرعت 480Mbps (مطابق اعلام سازنده) |
| متفرقه | کلید فشاری روی برد با عملکرد مشابه دکمه پاور Raspberry Pi |
| ورودی توان | 9 تا 18 ولت DC با جریان 3 آمپر از طریق جک 5.5×2.1 میلیمتر |
| تغذیه Raspberry Pi | تأمین ولتاژ 5.1 ولت برای Raspberry Pi 5 از طریق pogo pin |
| مدیریت توان USB | خاموش شدن خودکار تمامی دستگاههای USB هنگام خاموش شدن Raspberry Pi 5 |
| ابعاد | 107.5 × 85 میلیمتر |

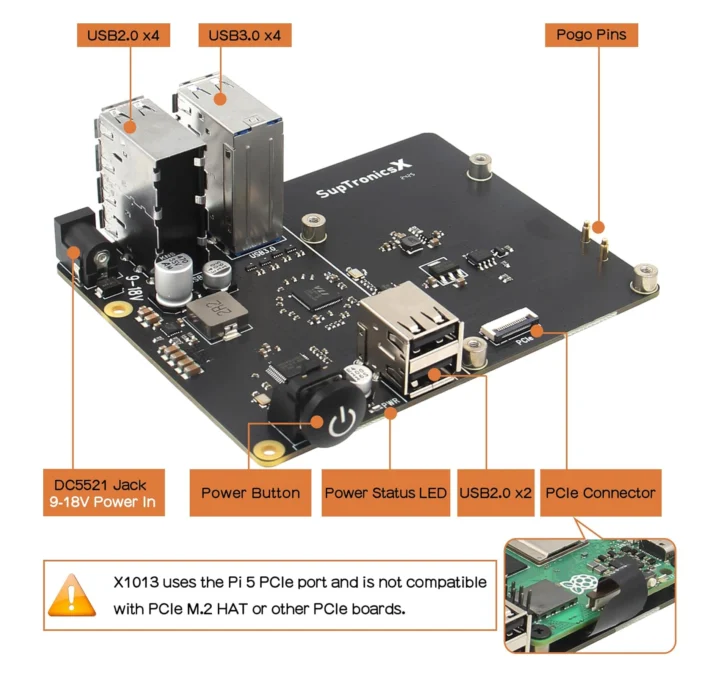

مشخصات SupTronics X1013
نصب و راهاندازی
روند نصب ساده است: کابل PCIe را وصل کنید، Raspberry Pi 5 را با چهار سوراخ نصب (و بهتبع آن pogo pinها) همتراز کنید و با چهار پیچ داخل کیت محکم کنید. سپس در Raspberry Pi، PCIe را فعال و مذاکره USB PD را غیرفعال کنید. دستورالعملهای سختافزار و نرمافزار در وبسایت Suptronics در دسترس است.
سازگاری با SBCهای دیگر
در نگاه اول ممکن است تصور شود X1013 با SBCهای دیگری که کانکتور FFC 16 پین سازگار دارند، مانند Radxa ROCK 5C یا Kakip SBC نیز کار کند؛ اما بهدلیل مدیریت توان، ممکن است اینطور نباشد (TBC).

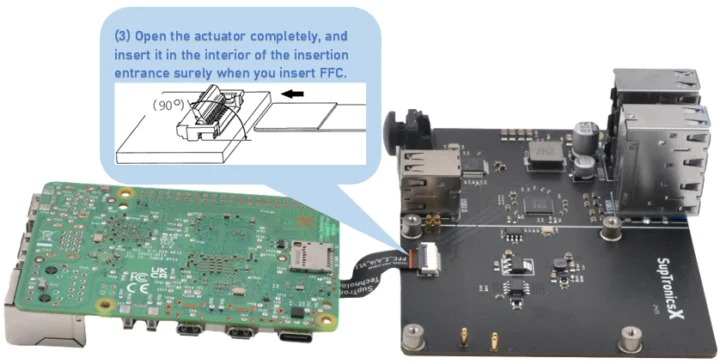

نصب برد توسعه ده پورت USB Raspberry Pi 5
کارایی و پهنایباند
انتظار عملکرد شگفتانگیز از پورتهای افزوده نداشته باشید. شما چهار پورت USB 3.0 (5 Gbps) و شش پورت USB 2.0 (480 Mbps) دارید که بهصورت نظری جمعاً 22.88 Gbps پهنایباند تولید میکنند؛ اما همه اینها از یک اتصال PCIe Gen2 x1 با سرعت 5 GT/s عبور میکند. برای تجهیزات حساس به پهنایباند 5 Gbps، پورتهای USB 3.0 خود Raspberry Pi 5 را در اولویت استفاده قرار دهید.
قیمت و دسترسپذیری
این برد توسعه ۱۰ پورتی USB را ابتدا در ThePiHut با قیمت حدود 49.5 دلار (با VAT) دیدیم. همچنین تحت برند Geekworm در AliExpress با 35 دلار و در Amazon با 39 دلار عرضه میشود.
