برد چندکاره Tiliqua: ابزار قدرتمند FPGA برای Eurorack صوتی و تصویری

blog
17 بازدید
۱۴۰۴-۰۲-۲۰
4 دقیقه

اگه به دنیای Eurorack صوتی و تصویری علاقه‌مند هستی و دنبال یه ابزار همه‌کاره می‌گردی که بتونه ایده‌های خلاقانه‌ت رو به واقعیت تبدیل کنه، با برد Tiliqua آشنا شو! این برد چندکاره که با فرمت سینتی‌سایزرهای مدولار Eurorack سازگاره، یه ابزار قدرتمند بر پایه FPGA از نوع Lattice ECP5 هست که هم برای علاقه‌مندان به موسیقی و هم برای مهندسان خلاق طراحی شده. بیایم با هم این برد رو که توسط apf.audio طراحی شده، بررسی کنیم و ببینیم چه قابلیت‌های جذابی داره! 🚀

مشخصات فنی Tiliqua

برد Tiliqua یه شاهکار مهندسیه که با یه FPGA قدرتمند از نوع Lattice ECP5 (LFE5U-25F-6BG256) کار می‌کنه و از جریان آزاد FPGA پشتیبانی می‌کنه. این یعنی شما می‌تونید آزادانه پروژه‌های خودتون رو برنامه‌ریزی کنید و از ابزارهای متن‌باز بهره ببرید. بیاید یه نگاه به مشخصات کلیدی این برد بندازیم:

ویژگیتوضیحات
حافظه سیستم۳۲ مگابایت PSRAM با سرعت تست‌شده تا ۲۰۰ مگاهرتز DDR (معادل ۴۰۰ مگابایت بر ثانیه)
فضاهای ذخیره‌سازیدو حافظه فلش SPI شامل ۱۶ مگابایت برای FPGA و ۱۶ مگابایت برای RP2040؛ به‌همراه EEPROM با ظرفیت ۲ کیلوبیت برای ذخیره ثابت‌های کالیبراسیون
خروجی ویدئورابط ویدئوی دیجیتال GPDI با وضوح تا ۱۲۸۰×۷۲۰ در ۶۰ هرتز؛ قابلیت اتصال نمایشگر ۴ اینچی Tiliqua با وضوح ۷۲۰×۷۲۰
صدا۸ جک چندکاره (۴ ورودی و ۴ خروجی) با نرخ نمونه‌برداری ۱۹۲ کیلوهرتز، کوپل‌شده DC، تشخیص درج جک، نشانگر LED قرمز/سبز
ورودی‌ها و خروجی‌هاامپدانس ورودی ۱۰۰ کیلواهم با محدوده ولتاژ ±۹ ولت؛ امپدانس خروجی ۱ کیلواهم با محدوده ±۸ ولت و دقت DC زیر ۵ میلی‌ولت
درگاه USBیک درگاه USB 2.0 Type-C برای FPGA (حالت میزبان و دستگاه) و یک درگاه USB 1.1 Type-C برای RP2040
گسترشدو رابط PMOD برای اتصال ماژول‌های اضافی
سایر قابلیت‌هاانکودر چرخشی با دکمه فشاری، نمایشگر نوار LED، حسگر لمسی خازنی، ورودی MIDI با ایزولاسیون نوری، PLL خارجی
منبع تغذیهتغذیه از طریق کانکتور ۱۰ پین Eurorack: ۱۵۰ میلی‌آمپر در +۱۲ ولت (یا ۴۰۰ میلی‌آمپر در حالت میزبان USB) و ۲۰ میلی‌آمپر در -۱۲ ولت
ابعادماژول با ارتفاع ۳U، عرض ۶HP و عمق ۳۴ میلی‌متر، مطابق با استاندارد Eurorack

این مشخصات نشون می‌دن که Tiliqua برای پروژه‌های سنگین مثل مدولاسیون در نرخ صوتی، افکت‌های با تاخیر کم، Eurorack ویدئو و حتی شبیه‌سازی سخت‌افزارهای قدیمی طراحی شده است.

طراحی سخت‌افزاری: ترکیب خلاقیت و فناوری

این برد بر پایه ماژول SoldierCrab M.2 SoM با FPGA از نوع Lattice ECP5 ساخته شده. طراحی ماژولار این برد شامل مادربورد Tiliqua، ماژول FPGA و برد صوتیه که همگی با هم یه سیستم یکپارچه و قدرتمند رو تشکیل می‌دن. اگه بخوام ساده بگم، این ساختار ماژولار به شما اجازه می‌ده تا به‌راحتی برد رو ارتقا بدید یا برای پروژه‌های خاص تغییرش بدید.

فایل‌های طراحی سخت‌افزاری KiCad برای برد Tiliqua و ماژول SoldierCrab M.2 در GitHub در دسترسه. این یعنی شما می‌تونید خودتون دست‌به‌کار بشید و حتی طراحی رو برای نیازهای خودتون تغییر بدید. این سطح از دسترسی آزاد خیلی جذابه، چون دست شما رو برای نوآوری باز می‌ذاره!

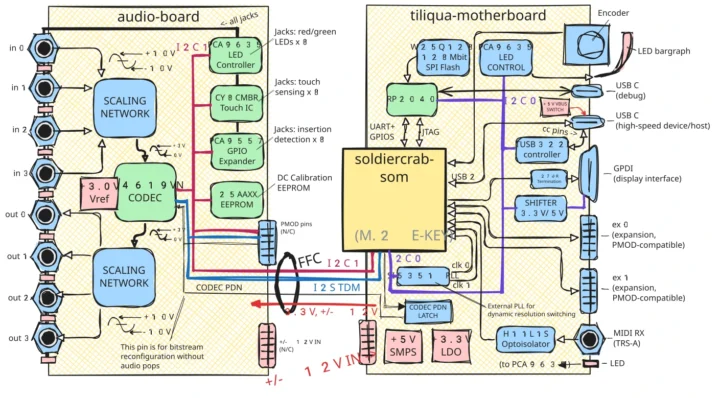

بلوک دیاگرام

بلوک دیاگرام

پروژه‌های نمونه: از Eurorack پلی‌فونیک تا شبیه‌سازی چیپ‌

طراحی بر پایه یک ماژول سیستم SoldierCrab M.2 SoM با FPGA لتیس ECP5

طراحی بر پایه یک ماژول سیستم SoldierCrab M.2 SoM با FPGA لتیس ECP5

تیم apf.audio یه سری پروژه نمونه رو با استفاده از زبان Python و Amaranth HDL آماده کرده که می‌تونید به‌عنوان نقطه شروع ازشون استفاده کنید. این پروژه‌ها شامل موارد زیره:

  • polysyn: یه سینتی‌سایزر پلی‌فونیک ۸ صدایی با قابلیت تجسم تصویری، پشتیبانی از MIDI و حالت میزبان USB.
  • xbeam: یه اسیلوسکوپ ۴ کاناله و تجسم‌کننده سیگنال.
  • usb-audio: یه کارت صدای پرسرعت USB با ۴ ورودی و ۴ خروجی.
  • macro-osc: یه اسیلاتور پیچیده با چندین هارمونیک.
  • sid: شبیه‌سازی موسیقی چیپ‌تون برای حس نوستالژی!
  • selftest: بررسی سلامت و کالیبراسیون خودکار افست DC.
  • پروژه‌های DSP: شامل افکت‌هایی مثل ریورب، تغییر گام صدا و خطوط تاخیر.

این پروژه‌ها فقط یه نقطه شروع هستن. با Tiliqua، شما می‌تونید هر ایده خلاقانه‌ای رو که به ذهنتون می‌رسه پیاده‌سازی کنید؛ از افکت‌های صوتی عجیب‌وغریب گرفته تا Eurorack ویدئویی خیره‌کننده!

کاربردهای Tiliqua

Tiliqua یه ابزار همه‌کاره‌ست که می‌تونه در نقش‌های مختلفی به کار بره. چه بخواید یه سینتی‌سایزر مدولار پیشرفته بسازید، چه دنبال یه کارت صدای پرسرعت USB باشید، یا حتی بخواید یه سیستم قدیمی رو شبیه‌سازی کنید، این برد جوابگوی نیازتونه. چند تا از کاربردهای جذاب این برد شامل موارد زیر هست:

  • ساخت افکت‌های صوتی با تاخیر کم برای موسیقی زنده.
  • شبیه‌سازی سخت‌افزارهای قدیمی مثل سیستم‌های چیپ‌تون.
  • ایجاد سیستم‌های کنترلی پیچیده با استفاده از سیگنال‌های CV.

حالا که این همه امکانات رو می‌بینیم، مگه می‌شه دست‌به‌کار نشد و یه پروژه جدید با Tiliqua شروع نکرد؟

چطور Tiliqua رو تهیه کنیم؟

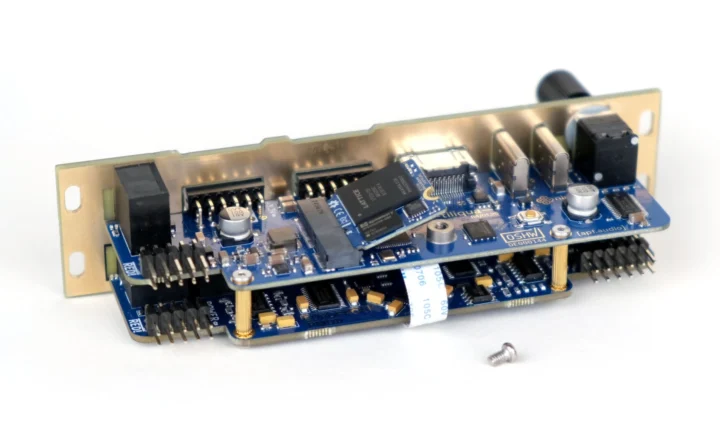

از چپ به راست: صفحه جلویی، برد صوتی، برد تیلیکوآ و ماژول FPGA.

از چپ به راست: صفحه جلویی، برد صوتی، برد تیلیکوآ و ماژول FPGA.

خبر خوب اینه که apf.audio پروژه Tiliqua رو توی سایت Crowd Supply برای جذب سرمایه راه‌اندازی کرده است. هدف این کمپین، جمع‌آوری ۱۲,۰۰۰ دلاره. برای تهیه برد Tiliqua R4 باید ۲۹۹ دلار پرداخت کنید و اگه نمایشگر ۴ اینچی Tiliqua رو هم بخواید، ۱۹۹ دلار دیگه به هزینه اضافه می‌شه. هر دو محصول همراه با کابل‌های تغذیه Eurorack عرضه می‌شن.

هزینه ارسال به ایالات متحده رایگانه، ولی برای بقیه نقاط جهان ۱۲ دلار هزینه داره. اگه الان پیش خرید کنید، احتمالا محصولتون تا اواخر نوامبر ۲۰۲۵ به دستتون برسه. پس این فرصت رو از دست ندید! 🎉

نتیجه‌گیری

برد Tiliqua یه ابزار بی‌نهایت قدرتمند و انعطاف‌پذیره که دنیای Eurorack صوتی و تصویری رو به یه سطح جدید می‌بره. با پشتیبانی از ابزارهای متن‌باز، طراحی ماژولار و قابلیت‌های گسترده، این برد بهترین انتخاب برای هر کسیه که دنبال نوآوریه. از پروژه‌های ساده مثل ساخت یه کارت صدا گرفته تا ایده‌های پیچیده‌تر مثل Eurorack ویدئو، Tiliqua همراه شماست تا ایده‌هاتون رو به واقعیت تبدیل کنید.
