تستر پیوستگی کوچک و قابل حمل (AT)Tiny

به گفته hackster

تستر پیوستگی (AT)Tiny

یک آزمایشگاه الکترونیک خوب ابزارهای اندازه‌گیری متنوعی دارد؛ اما در نهایت، چه مبتدی باشید چه حرفه‌ای، بخش زیادی از کار صرف بررسی اتصال مستقیم دو نقطه می‌شود. این قابلیت پیوستگی در تقریباً همه مولتی‌مترها هست، اما اگر چیزی جمع‌وجورتر و دم‌دست‌تر بخواهید، پروژه Tiny Continuity Tester از David Johnson‑Davies در Technoblogy یک راه‌حل عالی است.

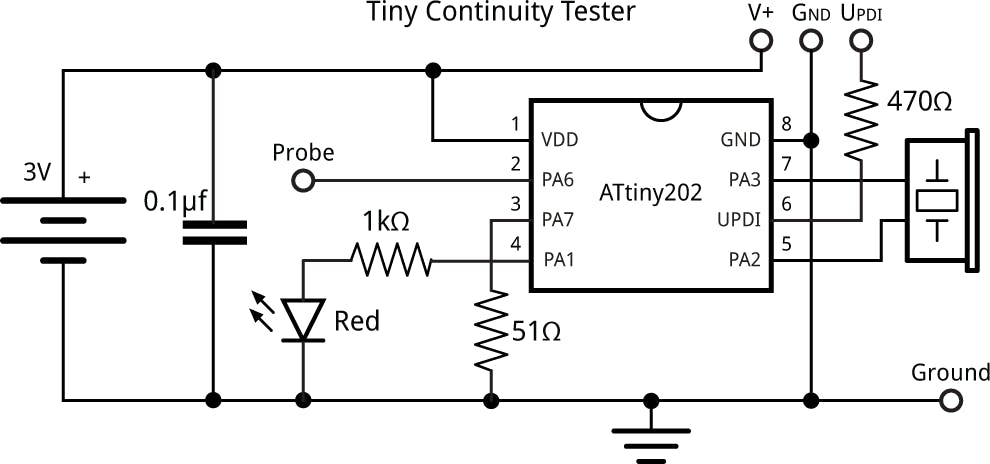

این ابزار یک flying lead دارد که می‌توانید آن را روی مدار بزنید یا داخل بردبرد فرو کنید. بدنه PCB، باتری، میکروکنترلر ATtiny202، یک buzzer پیزو و خودِ پراب را در خود جای می‌دهد؛ پراب از یک سوزن خیاطی با نوک کمی کند شده ساخته شده و یک LED نشانگر هم برای اطمینان بیشتر روی برد قرار گرفته است. مدار و قطعات ساده در قالب یک پکیج نوک‌تیز مرتب شده‌اند تا حرکت‌دادن آن بین نقاط اندازه‌گیری آسان باشد، و در عین حال برای محافظت از قطعات حساس کمتر از .1mA از مدار تحت آزمون عبور می‌دهد.

این ابزار اختصاصی Johnson‑Davies کلید روشن/خاموش ندارد و به‌جای آن پس از 60 ثانیه بیکار بودن به خواب می‌رود. با مصرف آماده‌به‌کار کمتر از .04µA، باتری سکه‌ای CR1025 آن باید برای چندین سال دوام بیاورد.

نمونه‌ی ارائه‌شده روی ATtiny202 با پکیج SOIC اجرا می‌شود، اما برنامه/طراحی PCB طوری است که با هر چیپ هشت‌پایه از سری ATtiny 0 یا 1 نیز کار خواهد کرد. این تستر پیوستگی نسخه‌ی ارتقایافته پروژه سال 2017 Johnson‑Davies است و طراحی پراب نوک‌تیز PCB آن یادآور تستر LED اوست که پیش‌تر هم معرفی شده بود.
